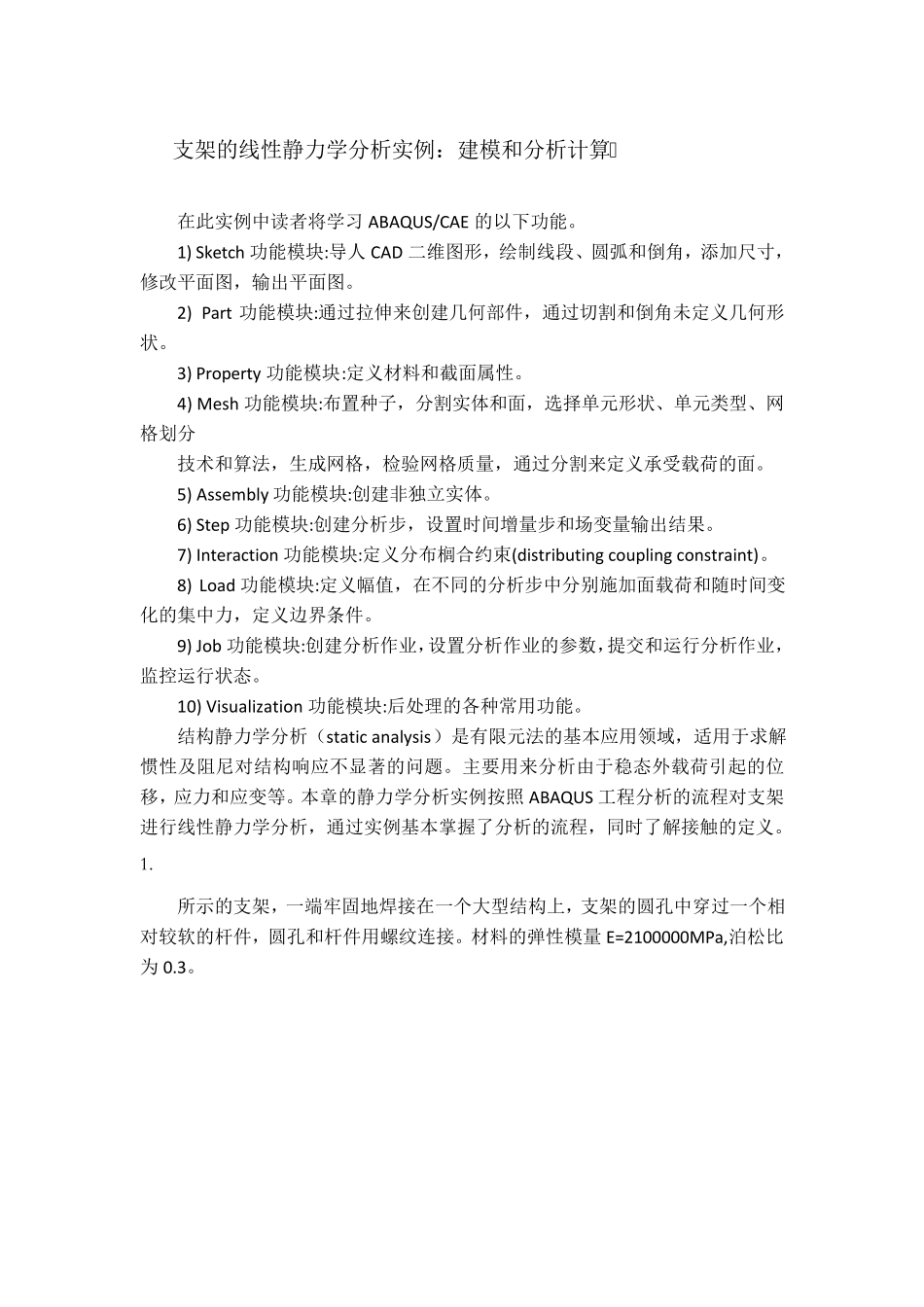

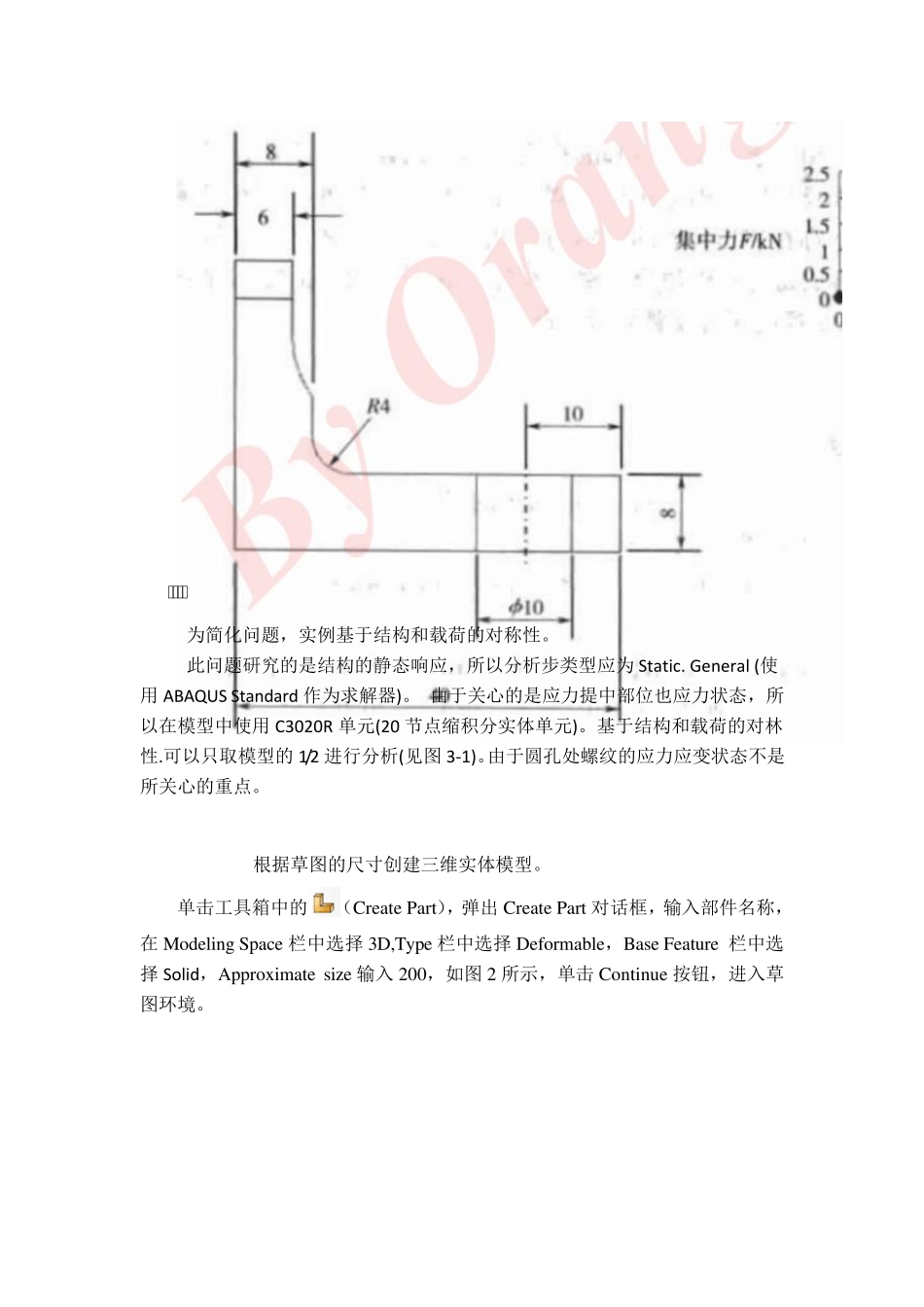

支架的线性静力学分析实例:建模和分析计算 在此实例中读者将学习ABAQUS/CAE 的以下功能。 1) Sketch 功能模块:导人CAD 二维图形,绘制线段、圆弧和倒角,添加尺寸,修改平面图,输出平面图。 2) Part 功能模块:通过拉伸来创建几何部件,通过切割和倒角未定义几何形状。 3) Property 功能模块:定义材料和截面属性。 4) Mesh 功能模块:布置种子,分割实体和面,选择单元形状、单元类型、网格划分 技术和算法,生成网格,检验网格质量,通过分割来定义承受载荷的面。 5) Assembly 功能模块:创建非独立实体。 6) Step 功能模块:创建分析步,设置时间增量步和场变量输出结果。 7) Interaction 功能模块:定义分布榈合约束(distributing coupling constraint)。 8) Load 功能模块:定义幅值,在不同的分析步中分别施加面载荷和随时间变化的集中力,定义边界条件。 9) Job 功能模块:创建分析作业,设置分析作业的参数,提交和运行分析作业,监控运行状态。 10) Visualization 功能模块:后处理的各种常用功能。 结构静力学分析(static analysis)是有限元法的基本应用领域,适用于求解惯性及阻尼对结构响应不显著的问题。主要用来分析由于稳态外载荷引起的位移,应力和应变等。本章的静力学分析实例按照 ABAQUS 工程分析的流程对支架进行线性静力学分析,通过实例基本掌握了分析的流程,同时了解接触的定义。 1 . 问题描述 所示的支架,一端牢固地焊接在一个大型结构上,支架的圆孔中穿过一个相对较软的杆件,圆孔和杆件用螺纹连接。材料的弹性模量 E=2100000MPa,泊松比为 0.3。 支架的两种工况 1 杆件的一端受到沿着沿Y 轴为2000N 的集中力,其随着时间变化。 2 支架的自由端还在局部区域上受到均布的剪力Ps=36MPa。 时间(S) 集中力(F/KN) 0 1.5 0.2 2 0.4 1 问题分析 为简化问题,实例基于结构和载荷的对称性。 此问题研究的是结构的静态响应,所以分析步类型应为Static. General (使用 ABAQUS Standard 作为求解器)。 由于关心的是应力提中部位也应力状态,所以在模型中使用 C3020R 单元(20 节点缩积分实体单元)。基于结构和载荷的对林性.可以只取模型的1/2 进行分析(见图 3-1)。由于圆孔处螺纹的应力应变状态不是所关心的重点。 Step1 根据草图的尺寸创建三维实体模型。 单击工具箱中的(Create Part),弹出 Create Part 对话框,输入部件名称,在 Modeling...
