收音机组装实验报告VIP专享

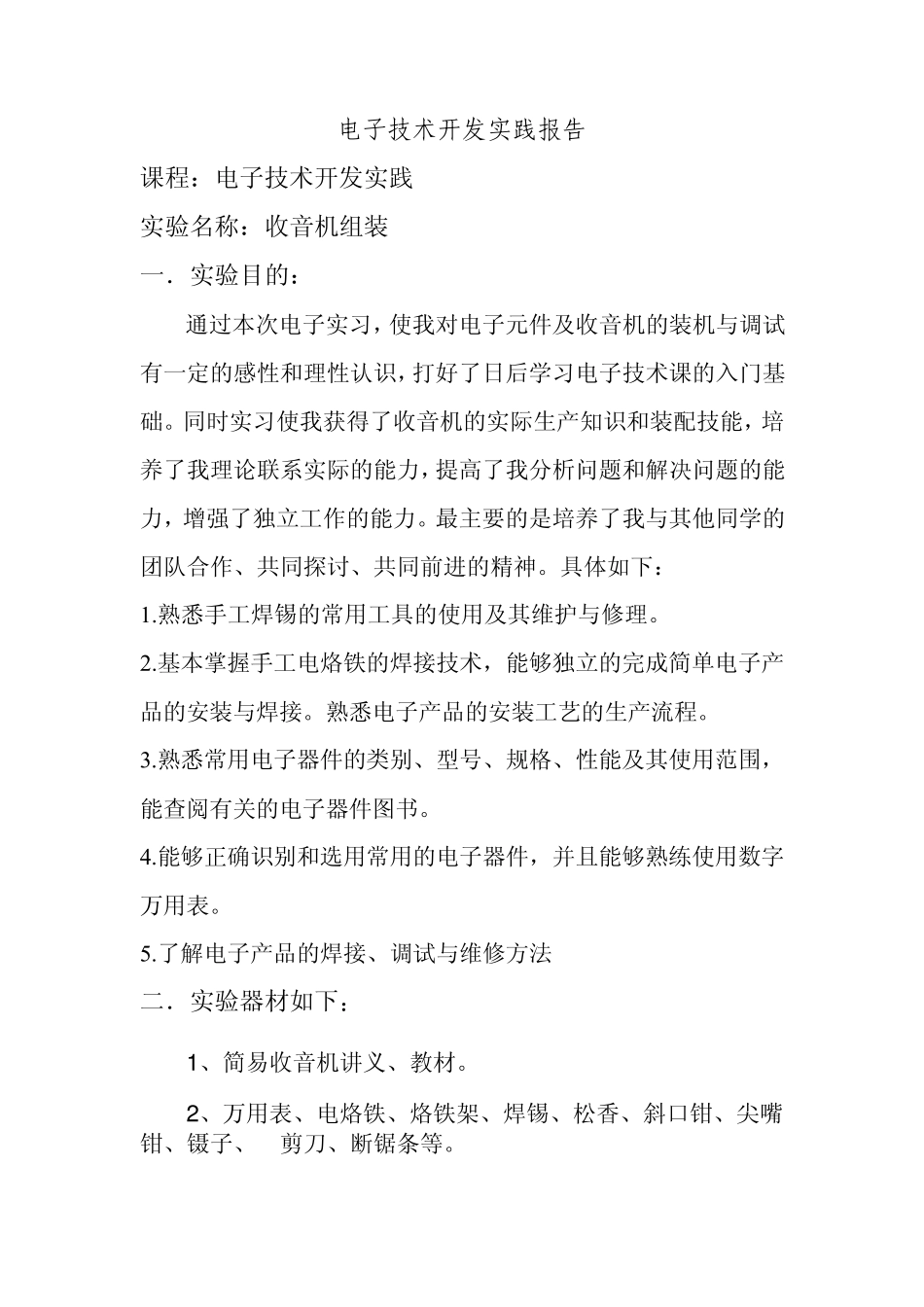

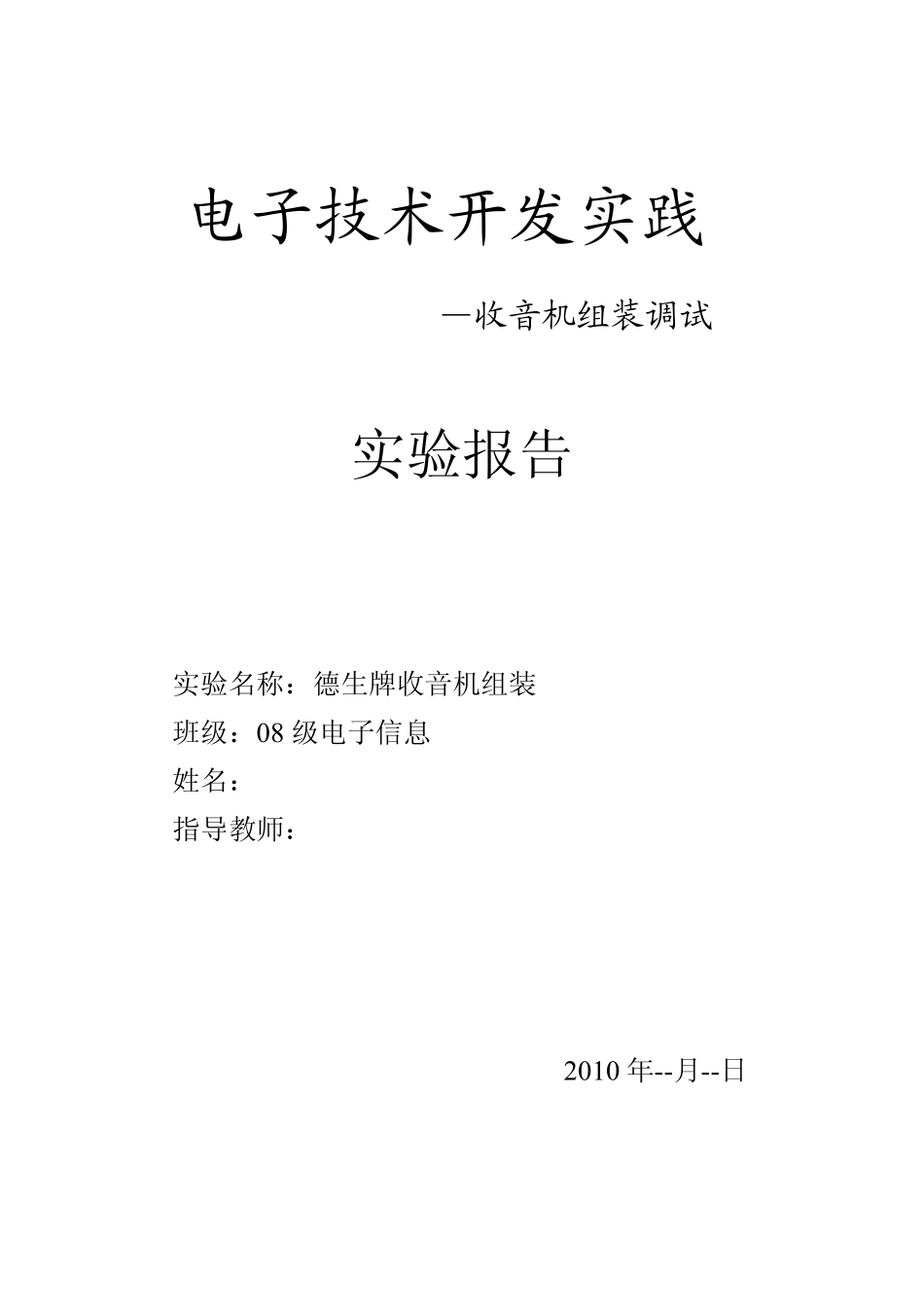

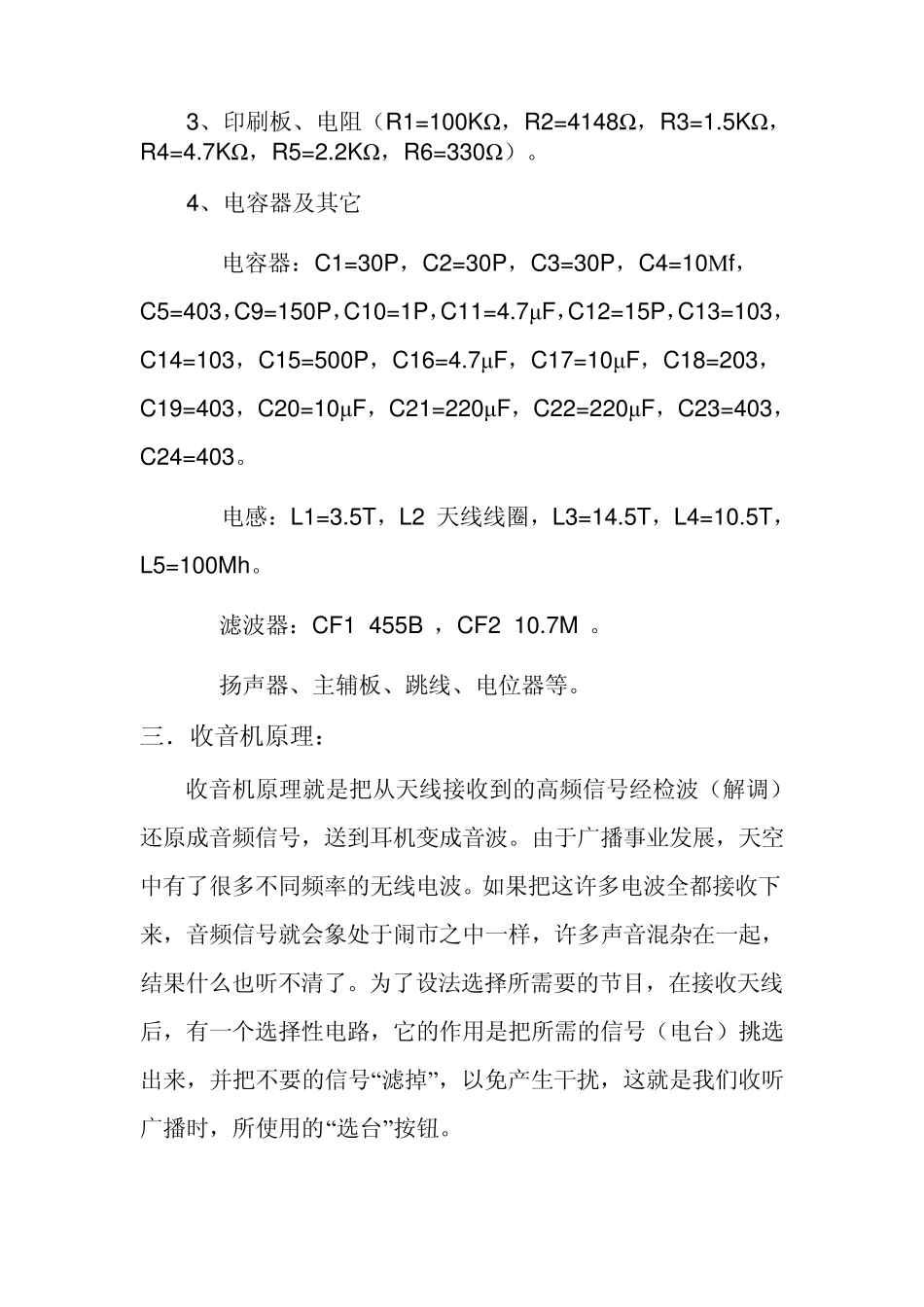

电子技术开发实践 —收音机组装调试 实验报告 实验名称：德生牌收音机组装 班级：08 级电子信息 姓名： 指导教师： 2010 年--月--日 电子技术开发实践报告 课程：电子技术开发实践 实验名称：收音机组装 一．实验目的： 通过本次电子实习，使我对电子元件及收音机的装机与调试有一定的感性和理性认识，打好了日后学习电子技术课的入门基础。同时实习使我获得了收音机的实际生产知识和装配技能，培养了我理论联系实际的能力，提高了我分析问题和解决问题的能力，增强了独立工作的能力。最主要的是培养了我与其他同学的团队合作、共同探讨、共同前进的精神。具体如下： 1.熟悉手工焊锡的常用工具的使用及其维护与修理。 2.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。熟悉电子产品的安装工艺的生产流程。 3.熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。 4.能够正确识别和选用常用的电子器件，并且能够熟练使用数字万用表。 5.了解电子产品的焊接、调试与维修方法 二．实验器材如下： 1 、简易 收音机讲 义 、教 材。 2 、万用表、电烙铁、烙铁架 、焊锡、松 香 、斜 口 钳 、尖 嘴钳 、镊 子、 剪 刀 、断 锯 条 等 。 3、印刷板、电阻（R1=100KΩ，R2=4148Ω，R3=1.5KΩ，R4=4.7KΩ，R5=2.2KΩ，R6=330Ω）。 4、电容器及其它 电容器：C1=30P，C2=30P，C3=30P，C4=10Μf，C5=403，C9=150P，C10=1P，C11=4.7μF，C12=15P，C13=103，C14=103，C15=500P，C16=4.7μF，C17=10μF，C18=203，C19=403，C20=10μF，C21=220μF，C22=220μF，C23=403，C24=403。 电感：L1=3.5T，L2 天线线圈，L3=14.5T，L4=10.5T，L5=100Mh 。 滤波器：CF1 455B ，CF2 10.7M 。 扬声器、主辅板、跳线、电位器等。 三．收音机原理： 收音机原理就是把从天线接收到的高频信号经检波（解调）还原成音频信号，送到耳机变成音波。由于广播事业发展，天空中有了很多不同频率的无线电波。如果把这许多电波全都接收下来，音频信号就会象处于闹市之中一样，许多声音混杂在一起，结果什么也听不清了。为了设法选择所需要的节目，在接收天线后，有一个选择性电路，它的作用是把所需的信号（电台）挑选出来，并把不要的信号“滤掉”，以免产生干扰，这就是我们收听广播时，所使用的“选台”按钮。 选择性电路的输出是选出某个电台的高频调幅信号，利用它...
