变频器验收规范

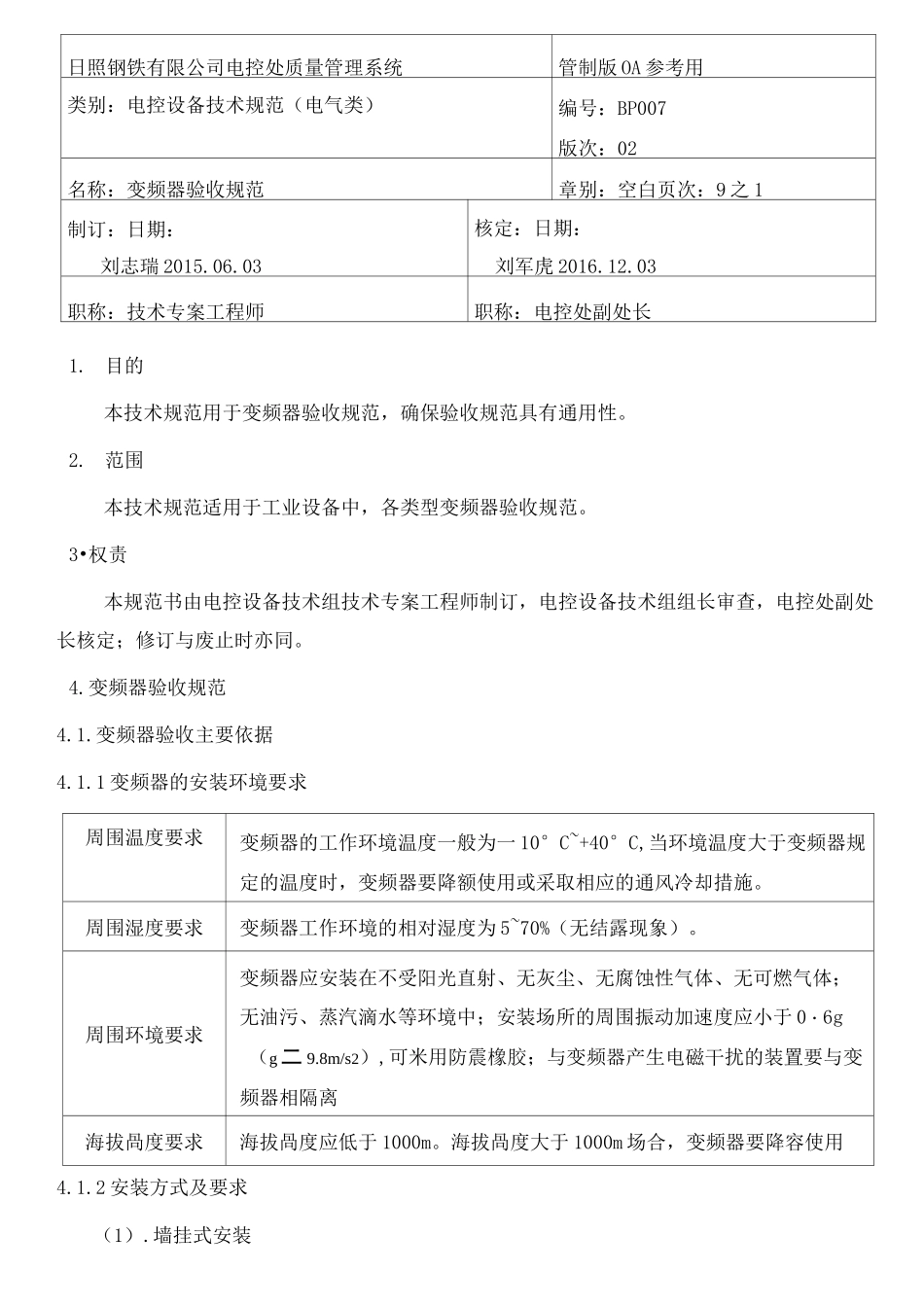

日照钢铁有限公司电控处质量管理系统管制版 OA 参考用类别：电控设备技术规范（电气类）编号：BP007版次：02名称：变频器验收规范章别：空白页次：9 之 1制订：日期：刘志瑞 2015.06.03核定：日期：刘军虎 2016.12.03职称：技术专案工程师职称：电控处副处长1.目的本技术规范用于变频器验收规范，确保验收规范具有通用性。2.范围本技术规范适用于工业设备中，各类型变频器验收规范。3•权责本规范书由电控设备技术组技术专案工程师制订，电控设备技术组组长审查，电控处副处长核定；修订与废止时亦同。4.变频器验收规范4.1.变频器验收主要依据4.1.1 变频器的安装环境要求周围温度要求变频器的工作环境温度一般为一 10°C~+40°C,当环境温度大于变频器规定的温度时，变频器要降额使用或采取相应的通风冷却措施。周围湿度要求变频器工作环境的相对湿度为 5~70%（无结露现象）。周围环境要求变频器应安装在不受阳光直射、无灰尘、无腐蚀性气体、无可燃气体；无油污、蒸汽滴水等环境中；安装场所的周围振动加速度应小于 0・6g（g 二 9.8m/s2）,可米用防震橡胶；与变频器产生电磁干扰的装置要与变频器相隔离海拔咼度要求海拔咼度应低于 1000m。海拔咼度大于 1000m 场合，变频器要降容使用4.1.2 安装方式及要求（1）.墙挂式安装cC「15011o10日照钢铁公司电控处质量管理系统编号：BP007类别：电控设备技术规范（电气类）版次：02名称：变频器验收规范章别：空白页次：8 之 2用螺栓垂直安装在坚固的物体上。正面是变频器文字键盘，请勿上下颠倒或平放安装。周围要留有一定空间，上下 10cm 以上，左右 5cm 以上。因变频器在运行过程中会产生热量,必需保持冷风畅通，如图（2）.控制柜中安装控制柜中安装时，在变频器的上方柜顶安装排风扇，不要在控制柜的底部安装吹风扇。（正确方住皆谋方¥>■*日照钢铁公司电控处质量管理系统编号：BP007类别：电控设备技术规范（电气类）版次：02名称：变频器验收规范章别：空白页次：8 之 34.1.3 变频器在多粉尘现场的安装要求在多粉尘（特别是多金属粉尘、煤粉、絮状物）的场所使用变频器时，正确、合理的防尘措施是保证变频器正常工作的必要条件。（1）.安装设计要求在控制柜中安装变频器，最好安装在控制柜的中部或下部。要求垂直安装，其正上方和正下方要避免安装可能阻挡进风、出风的大部件；变频器四周距控制柜顶部、底部、隔板或其它部件的距离不应小于 300mm,如图中的 H1、H2 间距所...
