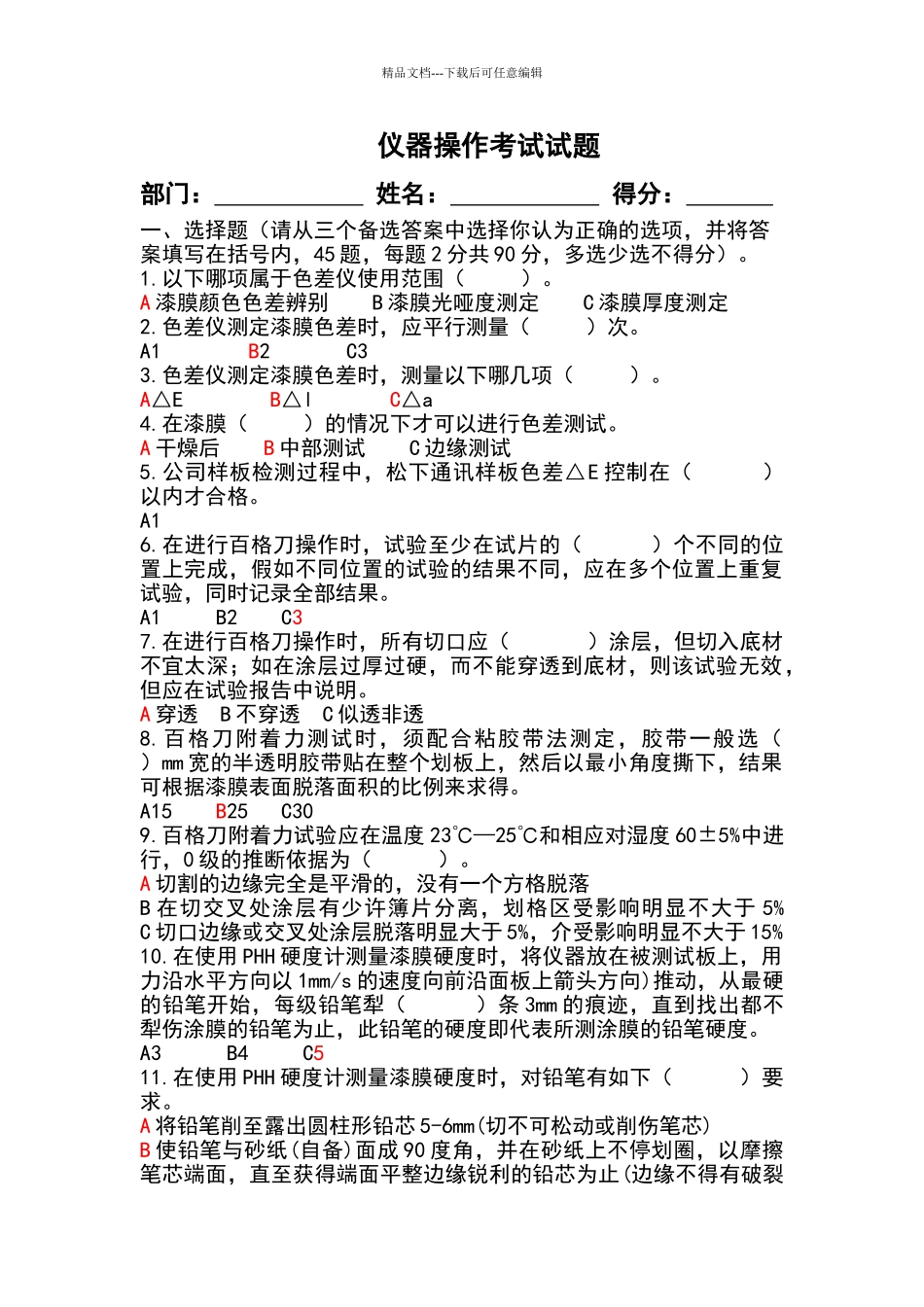

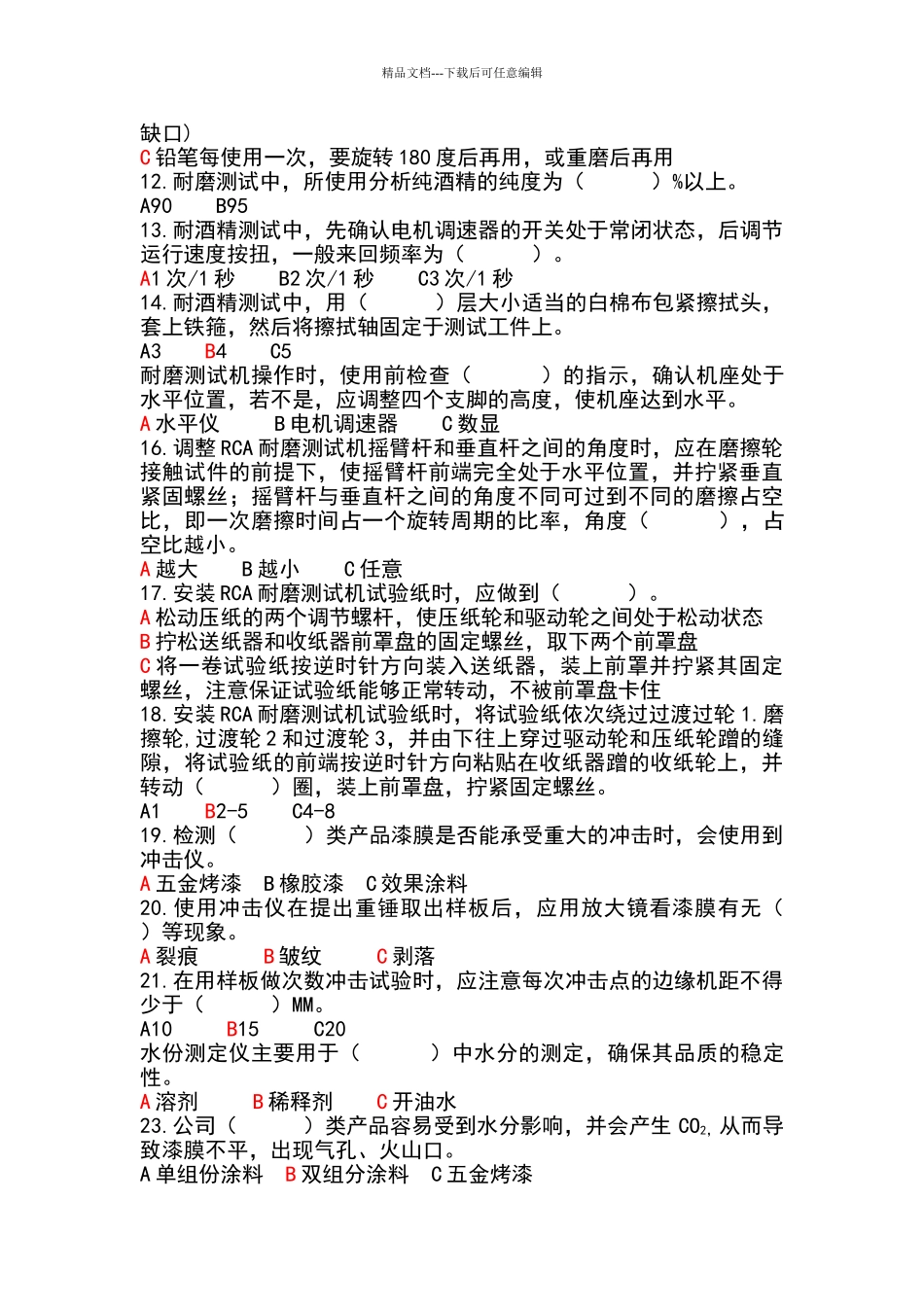

精品文档---下载后可任意编辑仪器操作考试试题部门： 姓名： 得分： 一、选择题（请从三个备选答案中选择你认为正确的选项，并将答案填写在括号内，45 题，每题 2 分共 90 分，多选少选不得分）。1.以下哪项属于色差仪使用范围（ ）。A 漆膜颜色色差辨别 B 漆膜光哑度测定 C 漆膜厚度测定2.色差仪测定漆膜色差时，应平行测量（ ）次。A1 B2 C33.色差仪测定漆膜色差时，测量以下哪几项（ ）。A△E B△l C△a4.在漆膜（ ）的情况下才可以进行色差测试。A 干燥后 B 中部测试 C 边缘测试5.公司样板检测过程中，松下通讯样板色差△E 控制在（ ）以内才合格。A1 6.在进行百格刀操作时，试验至少在试片的（ ）个不同的位置上完成，假如不同位置的试验的结果不同，应在多个位置上重复试验，同时记录全部结果。A1 B2 C37.在进行百格刀操作时，所有切口应（ ）涂层，但切入底材不宜太深；如在涂层过厚过硬，而不能穿透到底材，则该试验无效，但应在试验报告中说明。A 穿透 B 不穿透 C 似透非透8.百格刀附着力测试时，须配合粘胶带法测定，胶带一般选（ ）mm 宽的半透明胶带贴在整个划板上，然后以最小角度撕下，结果可根据漆膜表面脱落面积的比例来求得。A15 B25 C309.百格刀附着力试验应在温度 23℃—25℃和相应对湿度 60±5%中进行，0 级的推断依据为（ ）。A 切割的边缘完全是平滑的，没有一个方格脱落 B 在切交叉处涂层有少许簿片分离，划格区受影响明显不大于 5% C 切口边缘或交叉处涂层脱落明显大于 5%，介受影响明显不大于 15%10.在使用 PHH 硬度计测量漆膜硬度时，将仪器放在被测试板上，用力沿水平方向以 1mm/s 的速度向前沿面板上箭头方向)推动，从最硬的铅笔开始，每级铅笔犁（ ）条 3mm 的痕迹，直到找出都不犁伤涂膜的铅笔为止，此铅笔的硬度即代表所测涂膜的铅笔硬度。A3 B4 C511.在使用 PHH 硬度计测量漆膜硬度时，对铅笔有如下（ ）要求。A 将铅笔削至露出圆柱形铅芯 5-6mm(切不可松动或削伤笔芯)B 使铅笔与砂纸(自备)面成 90 度角，并在砂纸上不停划圈，以摩擦笔芯端面，直至获得端面平整边缘锐利的铅芯为止(边缘不得有破裂精品文档---下载后可任意编辑缺口)C 铅笔每使用一次，要旋转 180 度后再用，或重磨后再用12.耐磨测试中，所使用分析纯酒精的纯度为（ ）%以上。A90 B95 13.耐酒精测试中，先确认电机调速器的开关处于常闭状态，后调节运行速度按扭，一...
