煤矿安全广播电缆传输方案

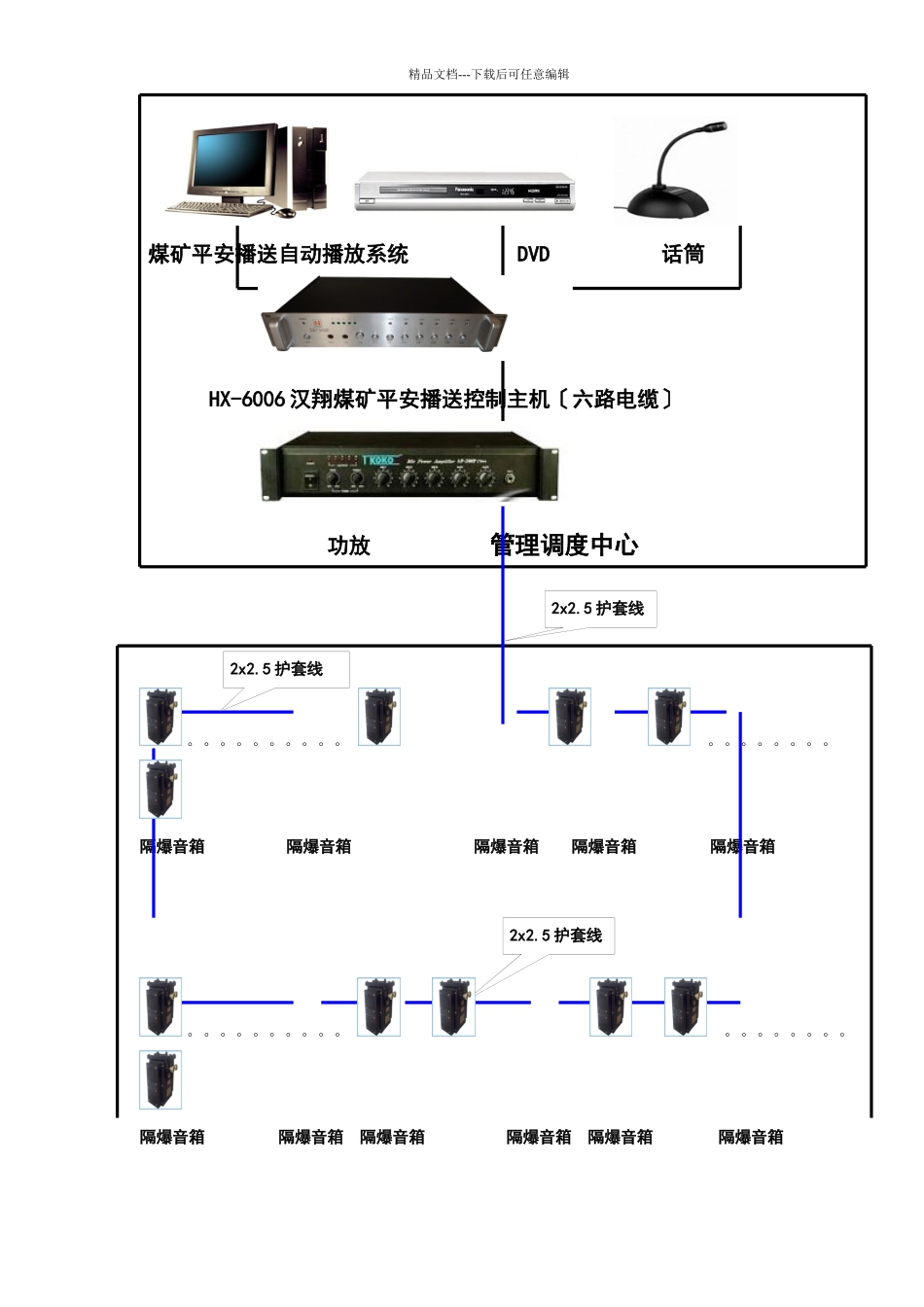

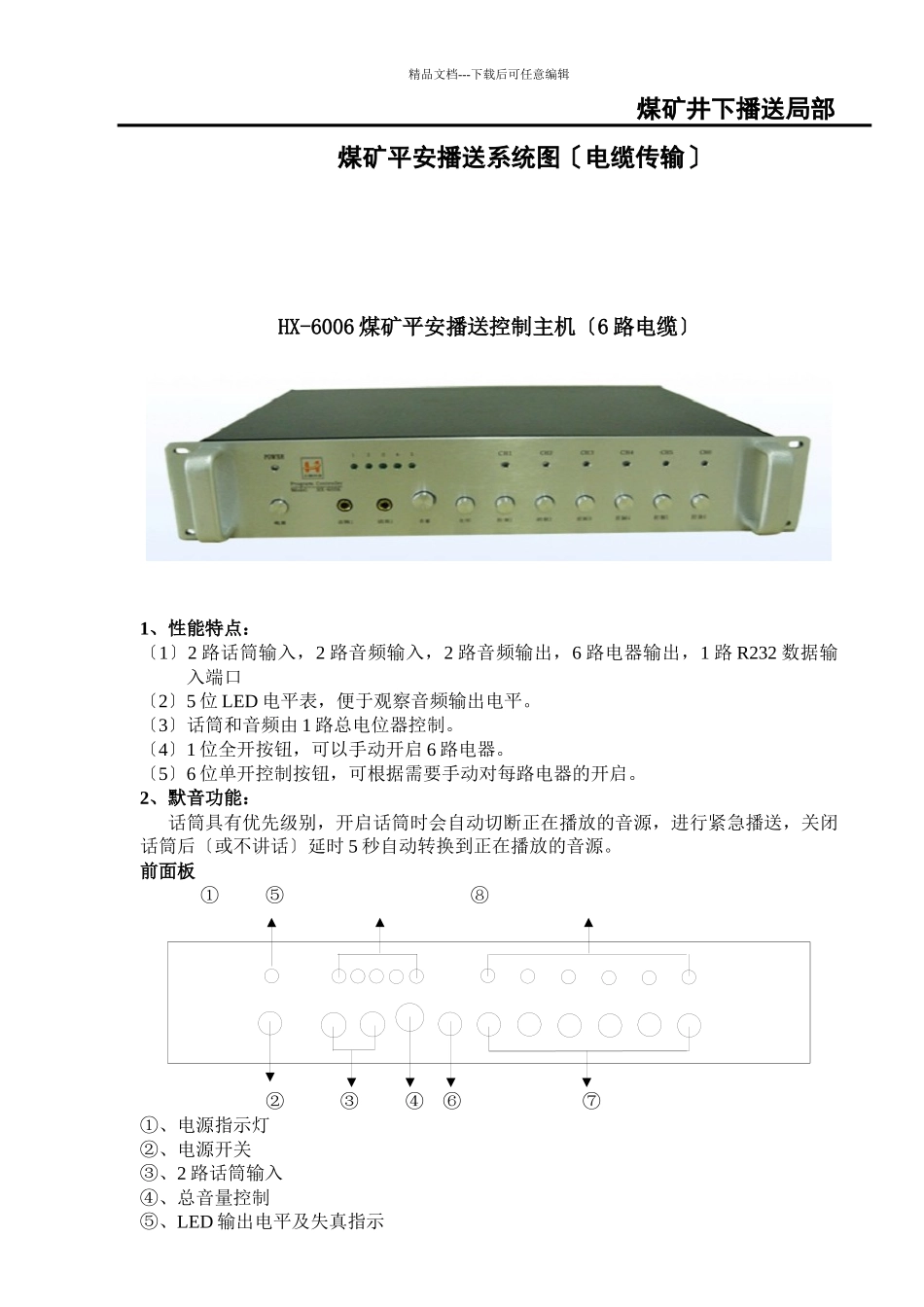

精品文档---下载后可任意编辑HX-6006 煤矿平安智能播送系统电缆传输精品文档---下载后可任意编辑 煤矿平安播送自动播放系统 DVD 话筒 HX-6006 汉翔煤矿平安播送控制主机〔六路电缆〕 功放 管理调度中心 。。。。。。。。。。 。。。。。。。。 隔爆音箱 隔爆音箱 隔爆音箱 隔爆音箱 隔爆音箱 。。。。。。。。。。 。。。。。。。。 隔爆音箱 隔爆音箱 隔爆音箱 隔爆音箱 隔爆音箱 隔爆音箱2x2.5 护套线2x2.5 护套线2x2.5 护套线精品文档---下载后可任意编辑 煤矿井下播送局部煤矿平安播送系统图〔电缆传输〕HX-6006 煤矿平安播送控制主机〔6 路电缆〕1、性能特点：〔1〕2 路话筒输入，2 路音频输入，2 路音频输出，6 路电器输出，1 路 R232 数据输入端口〔2〕5 位 LED 电平表，便于观察音频输出电平。〔3〕话筒和音频由 1 路总电位器控制。〔4〕1 位全开按钮，可以手动开启 6 路电器。〔5〕6 位单开控制按钮，可根据需要手动对每路电器的开启。2、默音功能：话筒具有优先级别，开启话筒时会自动切断正在播放的音源，进行紧急播送，关闭话筒后〔或不讲话〕延时 5 秒自动转换到正在播放的音源。前面板 ① ⑤ ⑧ ② ③ ④ ⑥ ⑦①、电源指示灯②、电源开关③、2 路话筒输入④、总音量控制⑤、LED 输出电平及失真指示精品文档---下载后可任意编辑⑥、全开控制按钮⑦、6 路单开控制按钮⑧、6 路电器指示灯后面板 ① 、2 路音频输入端口。②、R232 数据端口③、2 路音频输出端口。④、6 路电器输出端口⑤、220V 沟通电源，内置保险丝 。安装考前须知：1. 本主机 6 路电器均能最大承受 1KW 负载，如负载过重请配合沟通接触器使用，否那么会损坏主机。2. 假如需要自动控制，此主机应长期供电。3. 所有设备连接后检查无误方可接通电源。设备连接图：① ② ③ ④ ⑤功放1功放2精品文档---下载后可任意编辑技术技术参数：电源AC220V～240V/50～60HZ输出阻抗600Ω(775mv0db〕非平衡输入阻抗10KΩ〔-6db～+3db〕非平衡频率响应50HZ～20KHZ信噪比≥80db谐波失真<0.1% 电气指标 1KHZ 时工作环境温度-10℃～+50℃工作环境湿度0～95%不冷凝尺寸〔mm〕482×380×88mm〔长×宽×高〕电脑音源或其它音源输入电 脑232端口功放1功放2其它设备电源控 制电源AC220V精品文档---下载后可任意编辑KYXB-127 Ⅲ 型 矿用隔爆兼本安型音箱〔电缆传输音箱〕一、产品概述 KYXB-127 Ⅲ 型...
