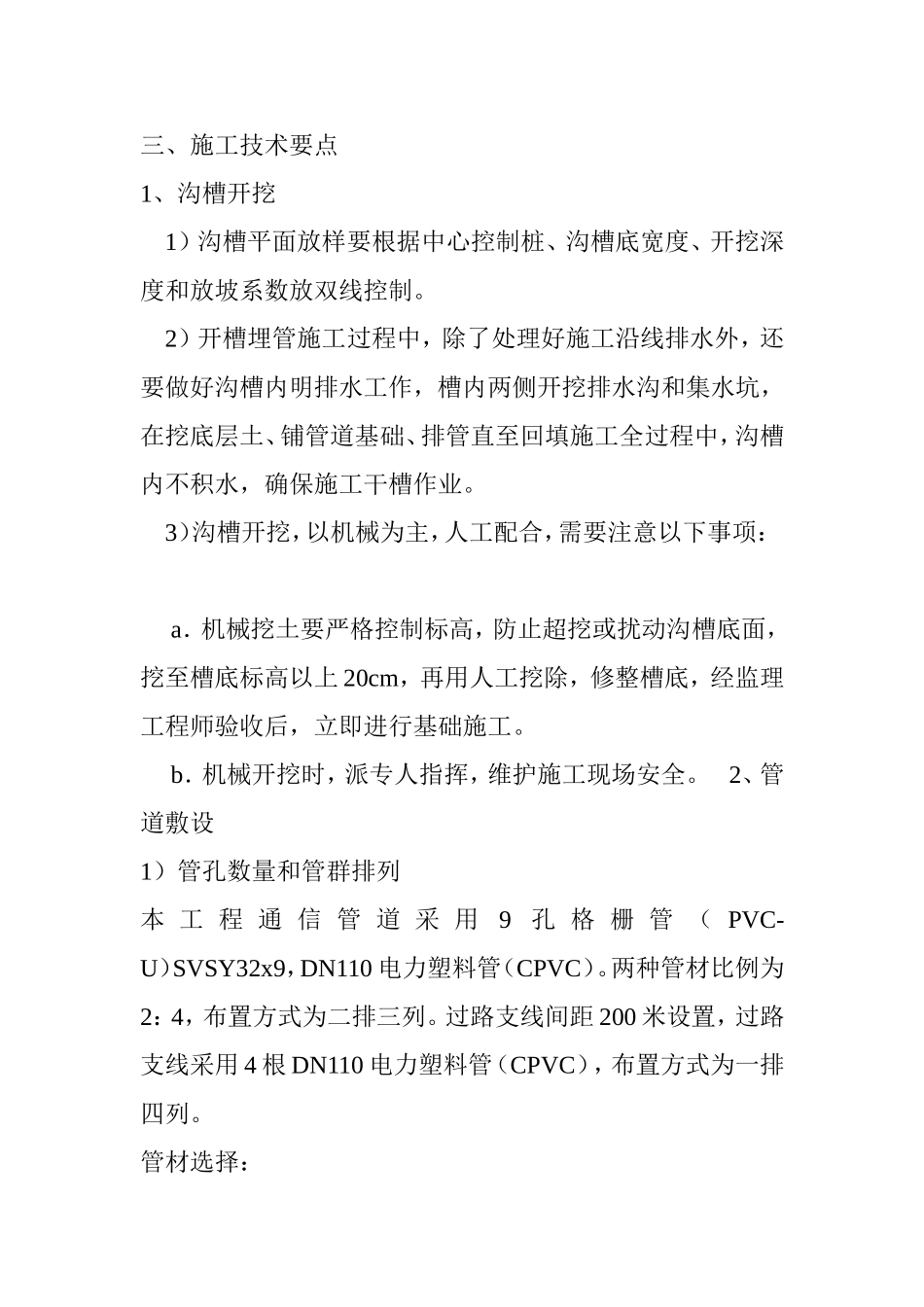

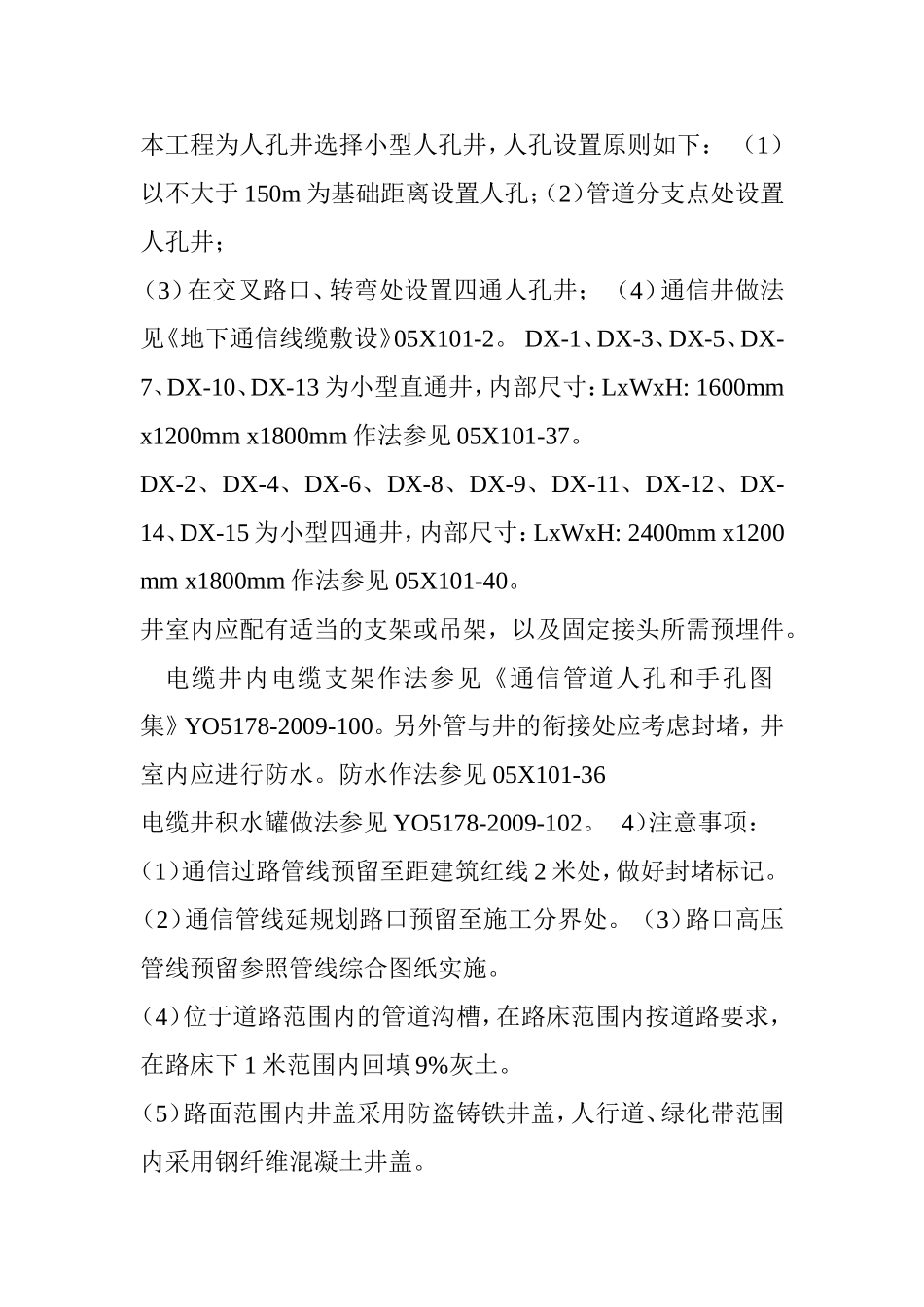

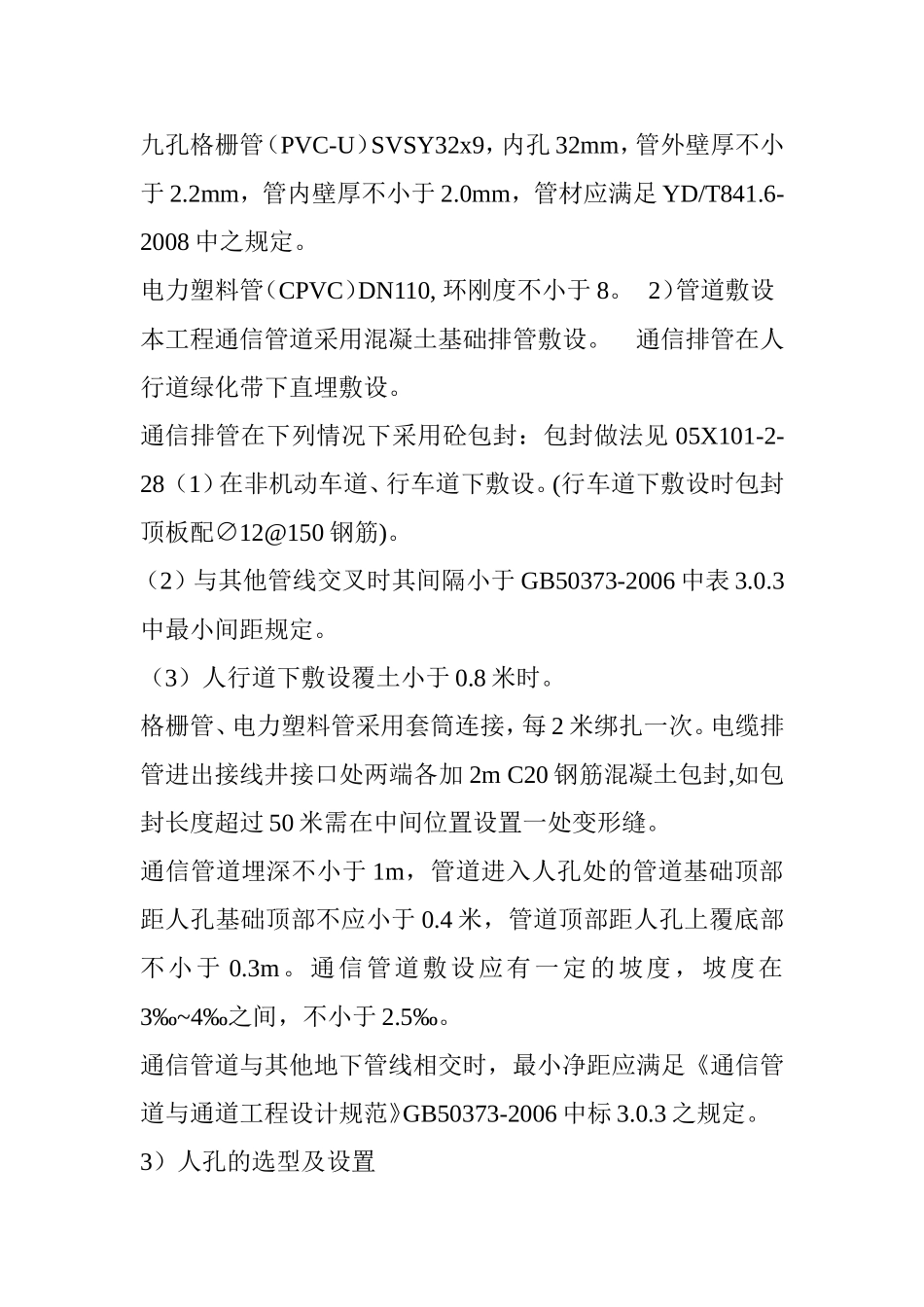

三、施工技术要点1、沟槽开挖1）沟槽平面放样要根据中心控制桩、沟槽底宽度、开挖深度和放坡系数放双线控制。2）开槽埋管施工过程中，除了处理好施工沿线排水外，还要做好沟槽内明排水工作，槽内两侧开挖排水沟和集水坑，在挖底层土、铺管道基础、排管直至回填施工全过程中，沟槽内不积水，确保施工干槽作业。3）沟槽开挖，以机械为主，人工配合，需要注意以下事项：a．机械挖土要严格控制标高，防止超挖或扰动沟槽底面，挖至槽底标高以上20cm，再用人工挖除，修整槽底，经监理工程师验收后，立即进行基础施工。b．机械开挖时，派专人指挥，维护施工现场安全。2、管道敷设1）管孔数量和管群排列本工程通信管道采用9孔格栅管（PVC-U）SVSY32x9，DN110电力塑料管（CPVC）。两种管材比例为2：4，布置方式为二排三列。过路支线间距200米设置，过路支线采用4根DN110电力塑料管（CPVC），布置方式为一排四列。管材选择：九孔格栅管（PVC-U）SVSY32x9，内孔32mm，管外壁厚不小于2.2mm，管内壁厚不小于2.0mm，管材应满足YD/T841.6-2008中之规定。电力塑料管（CPVC）DN110,环刚度不小于8。2）管道敷设本工程通信管道采用混凝土基础排管敷设。通信排管在人行道绿化带下直埋敷设。通信排管在下列情况下采用砼包封：包封做法见05X101-2-28（1）在非机动车道、行车道下敷设。(行车道下敷设时包封顶板配∅12@150钢筋)。（2）与其他管线交叉时其间隔小于GB50373-2006中表3.0.3中最小间距规定。（3）人行道下敷设覆土小于0.8米时。格栅管、电力塑料管采用套筒连接，每2米绑扎一次。电缆排管进出接线井接口处两端各加2mC20钢筋混凝土包封,如包封长度超过50米需在中间位置设置一处变形缝。通信管道埋深不小于1m，管道进入人孔处的管道基础顶部距人孔基础顶部不应小于0.4米，管道顶部距人孔上覆底部不小于0.3m。通信管道敷设应有一定的坡度，坡度在3‰~4‰之间，不小于2.5‰。通信管道与其他地下管线相交时，最小净距应满足《通信管道与通道工程设计规范》GB50373-2006中标3.0.3之规定。3）人孔的选型及设置本工程为人孔井选择小型人孔井，人孔设置原则如下：（1）以不大于150m为基础距离设置人孔；（2）管道分支点处设置人孔井；（3）在交叉路口、转弯处设置四通人孔井；（4）通信井做法见《地下通信线缆敷设》05X101-2。DX-1、DX-3、DX-5、DX-7、DX-10、DX-13为小型直通井，内部尺寸：LxWxH:1600mmx1200mmx1800mm作法参见05X101-37。DX-2、DX-4、DX-6、DX-8、DX-9、DX-11、DX-12、DX-14、DX-15为小型四通井，内部尺寸：LxWxH:2400mmx1200mmx1800mm作法参见05X101-40。井室内应配有适当的支架或吊架，以及固定接头所需预埋件。电缆井内电缆支架作法参见《通信管道人孔和手孔图集》YO5178-2009-100。另外管与井的衔接处应考虑封堵，井室内应进行防水。防水作法参见05X101-36电缆井积水罐做法参见YO5178-2009-102。4）注意事项：（1）通信过路管线预留至距建筑红线2米处，做好封堵标记。（2）通信管线延规划路口预留至施工分界处。（3）路口高压管线预留参照管线综合图纸实施。（4）位于道路范围内的管道沟槽，在路床范围内按道路要求，在路床下1米范围内回填9%灰土。（5）路面范围内井盖采用防盗铸铁井盖，人行道、绿化带范围内采用钢纤维混凝土井盖。本工程通信管道采用9孔格栅管（PVC-U）SVSY32x9，DN110电力塑料管（CPVC）。两种管材比例为2：4，布置方式为二排三列。通信管道采用混凝土基础排管敷设，通信排管在人行道绿化带下直埋敷设。格栅管、电力塑料管采用套筒连接，每2米绑扎一次，第一排管材敷设完后，覆盖2cm细砂或砼后再敷设第二排管。通信管道埋深不小于1m，管道进入人孔处的管道基础顶部距人孔基础顶部不应小于0.4米，管道顶部距人孔上覆底部不小于0.3m。通信管道敷设应有一定的坡度，坡度在3‰~4‰之间，不小于2.5‰。3、钢筋工程1）进场钢筋符合设计和规范要求。用于工程的钢筋无节疤，不弯曲和没有其它破损。钢筋保持清洁，无锈蚀、锈屑、氧化皮、油、泥土、油漆、混凝土垢及任何可能影响混凝土与钢筋间结合的其它材料。堆放钢筋的场地上方要遮盖，钢筋放在木板和支墩上，离地净距大...
