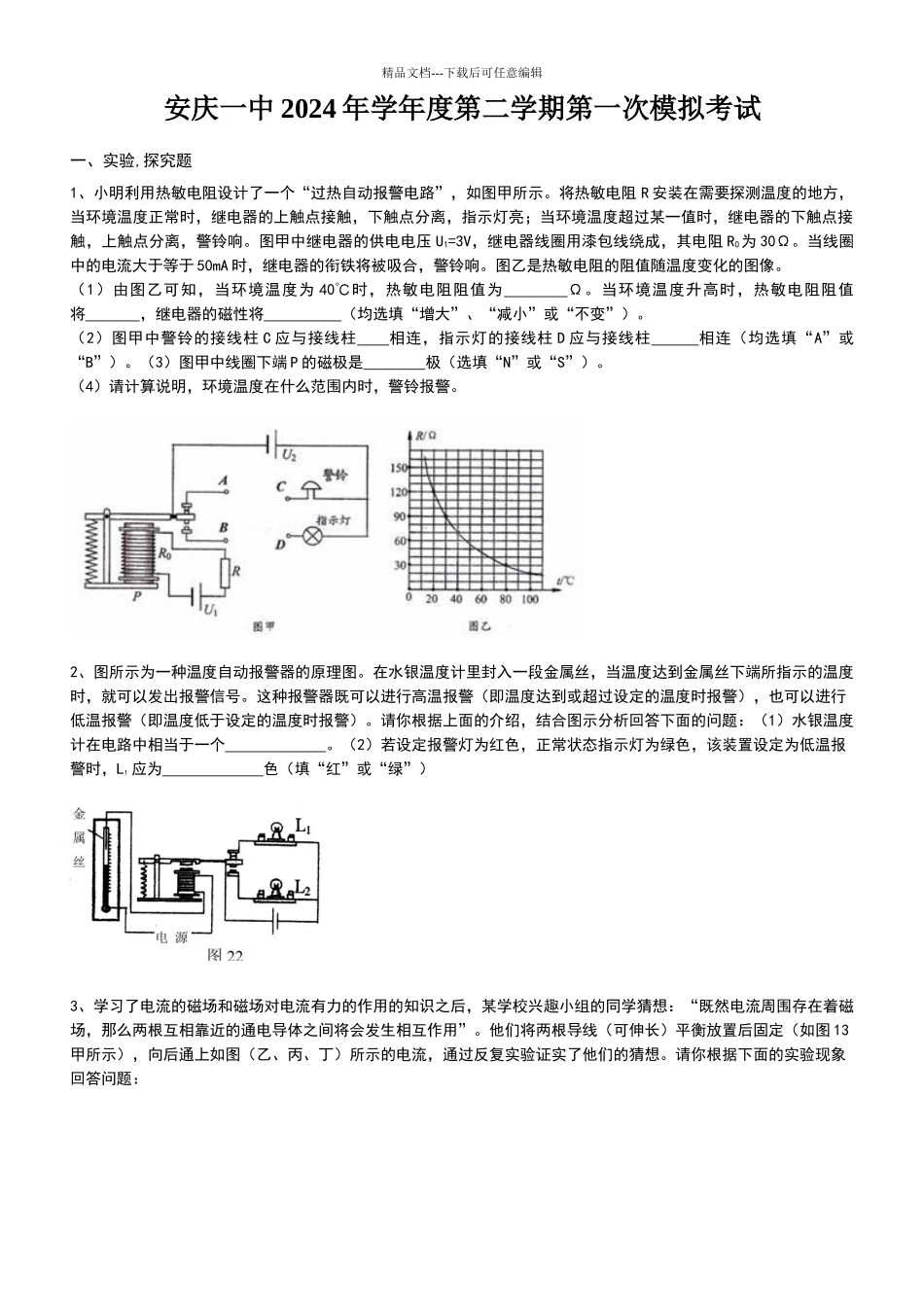

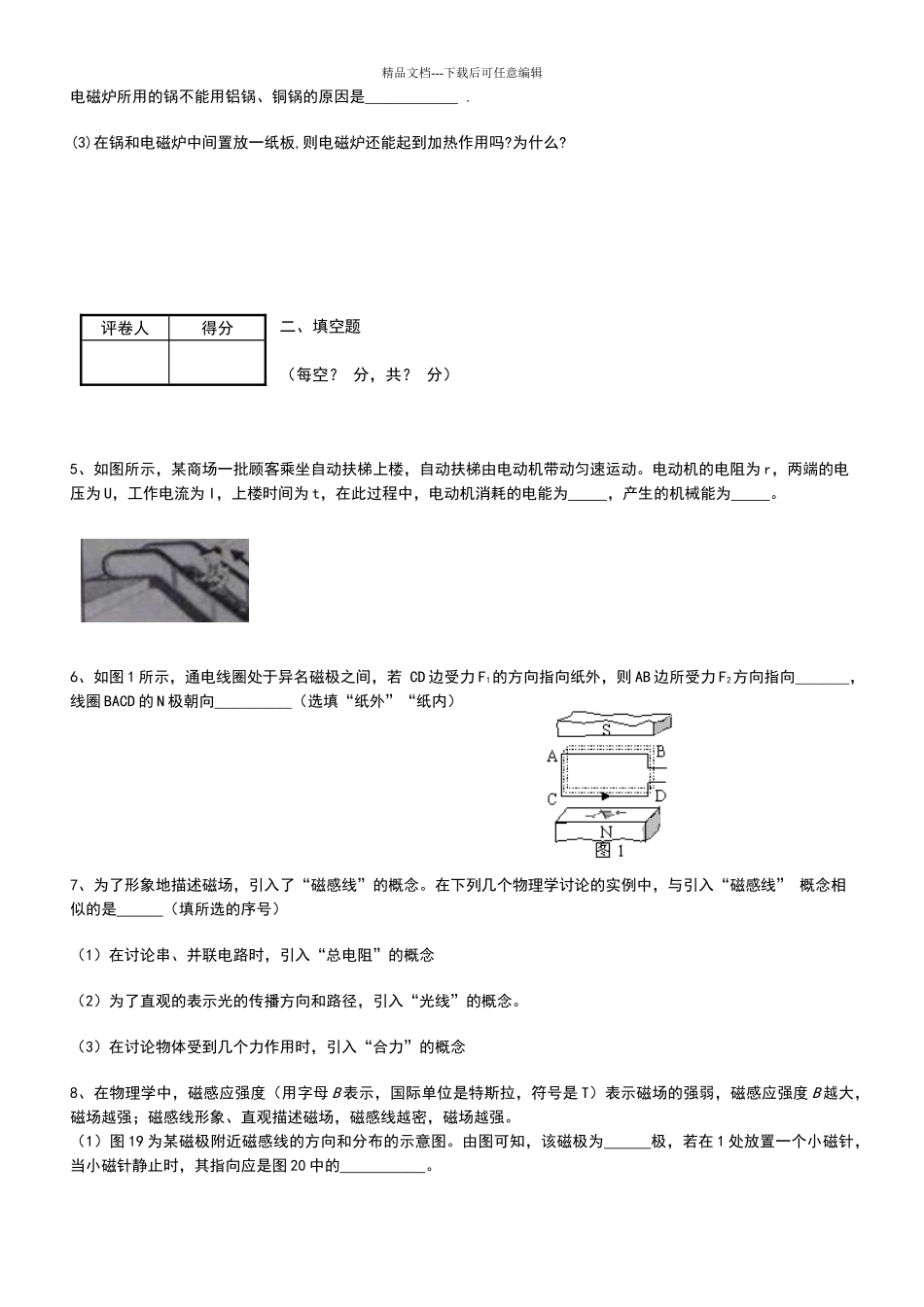

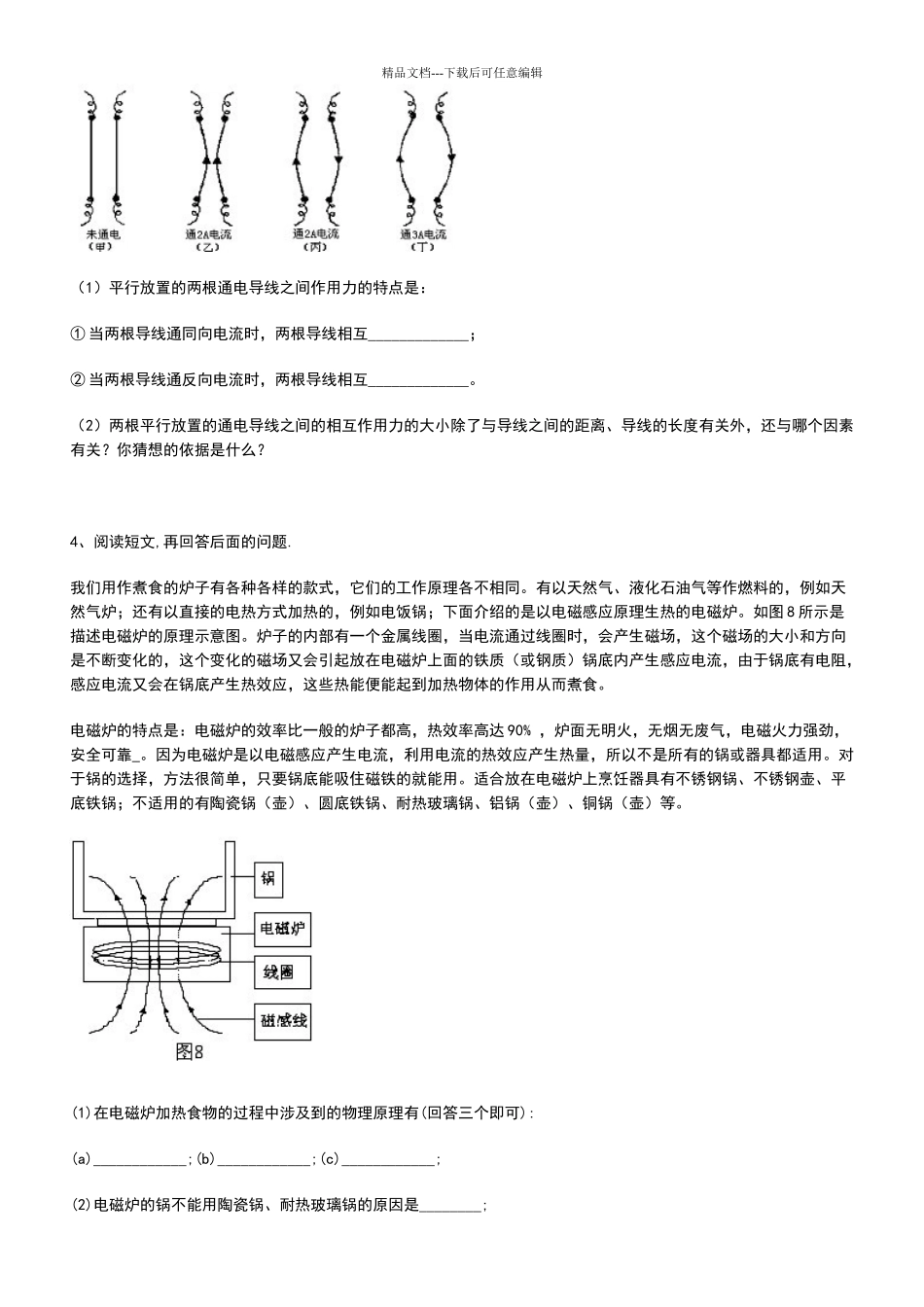

精品文档---下载后可任意编辑安庆一中 2024 年学年度第二学期第一次模拟考试一、实验,探究题1、小明利用热敏电阻设计了一个“过热自动报警电路”，如图甲所示。将热敏电阻 R 安装在需要探测温度的地方，当环境温度正常时，继电器的上触点接触，下触点分离，指示灯亮；当环境温度超过某一值时，继电器的下触点接触，上触点分离，警铃响。图甲中继电器的供电电压 U1=3V，继电器线圈用漆包线绕成，其电阻 R0为 30Ω。当线圈中的电流大于等于 50mA 时，继电器的衔铁将被吸合，警铃响。图乙是热敏电阻的阻值随温度变化的图像。（1）由图乙可知，当环境温度为 40℃时，热敏电阻阻值为 Ω。当环境温度升高时，热敏电阻阻值将 ，继电器的磁性将 （均选填“增大”、“减小”或“不变”）。（2）图甲中警铃的接线柱 C 应与接线柱 相连，指示灯的接线柱 D 应与接线柱 相连（均选填“A”或 “B”）。（3）图甲中线圈下端 P 的磁极是 极（选填“N”或“S”）。（4）请计算说明，环境温度在什么范围内时，警铃报警。2、图所示为一种温度自动报警器的原理图。在水银温度计里封入一段金属丝，当温度达到金属丝下端所指示的温度时，就可以发出报警信号。这种报警器既可以进行高温报警（即温度达到或超过设定的温度时报警），也可以进行低温报警（即温度低于设定的温度时报警）。请你根据上面的介绍，结合图示分析回答下面的问题：（1）水银温度计在电路中相当于一个 。（2）若设定报警灯为红色，正常状态指示灯为绿色，该装置设定为低温报警时，L1 应为 色（填“红”或“绿”）3、学习了电流的磁场和磁场对电流有力的作用的知识之后，某学校兴趣小组的同学猜想：“既然电流周围存在着磁场，那么两根互相靠近的通电导体之间将会发生相互作用”。他们将两根导线（可伸长）平衡放置后固定（如图 13甲所示），向后通上如图（乙、丙、丁）所示的电流，通过反复实验证实了他们的猜想。请你根据下面的实验现象回答问题：精品文档---下载后可任意编辑（1）平行放置的两根通电导线之间作用力的特点是：① 当两根导线通同向电流时，两根导线相互_____________；② 当两根导线通反向电流时，两根导线相互_____________。（2）两根平行放置的通电导线之间的相互作用力的大小除了与导线之间的距离、导线的长度有关外，还与哪个因素有关？你猜想的依据是什么？4、阅读短文,再回答后面的问题.我们用作煮食的炉子有各种各样的款式，它们的工作原理各不...
