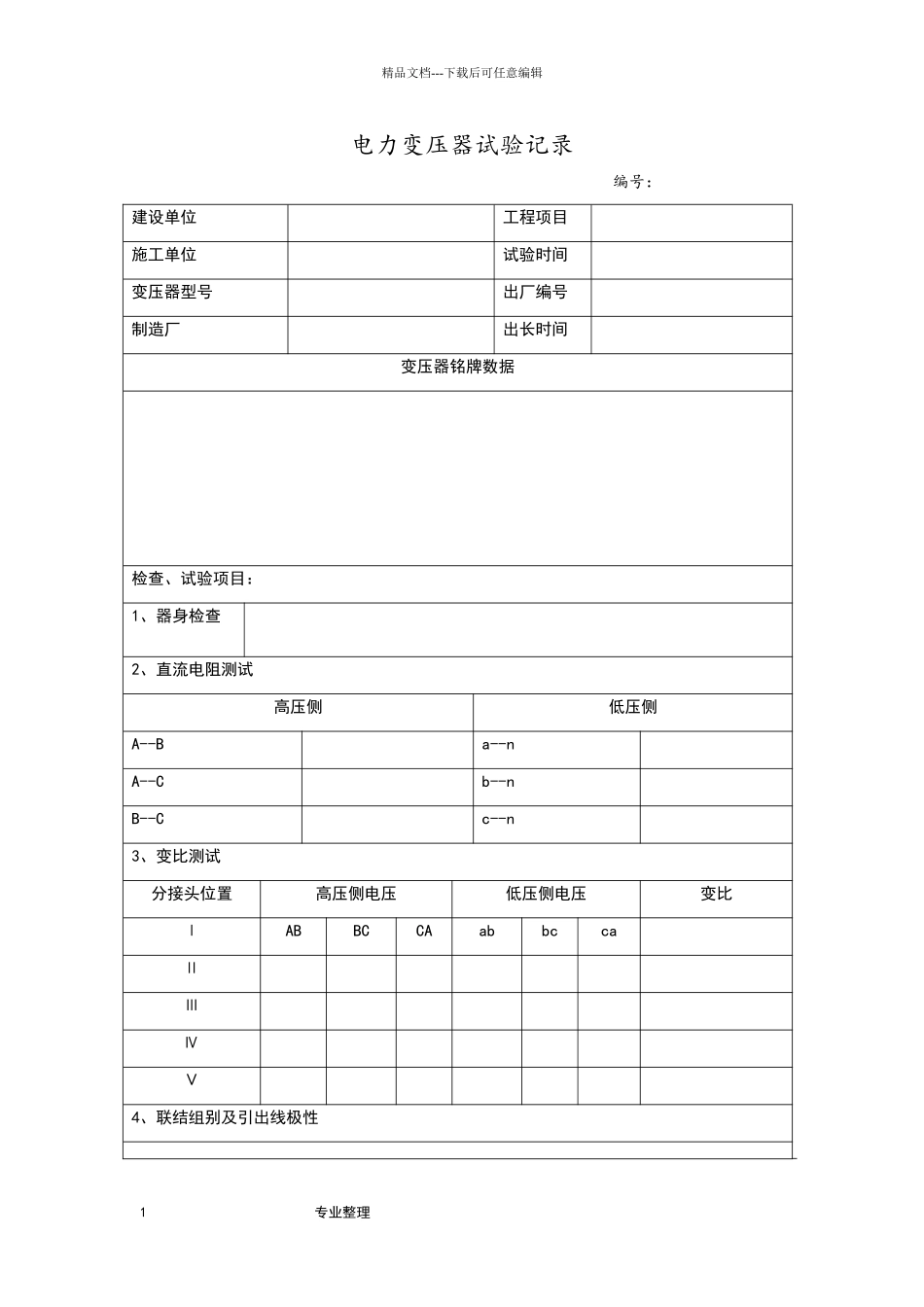

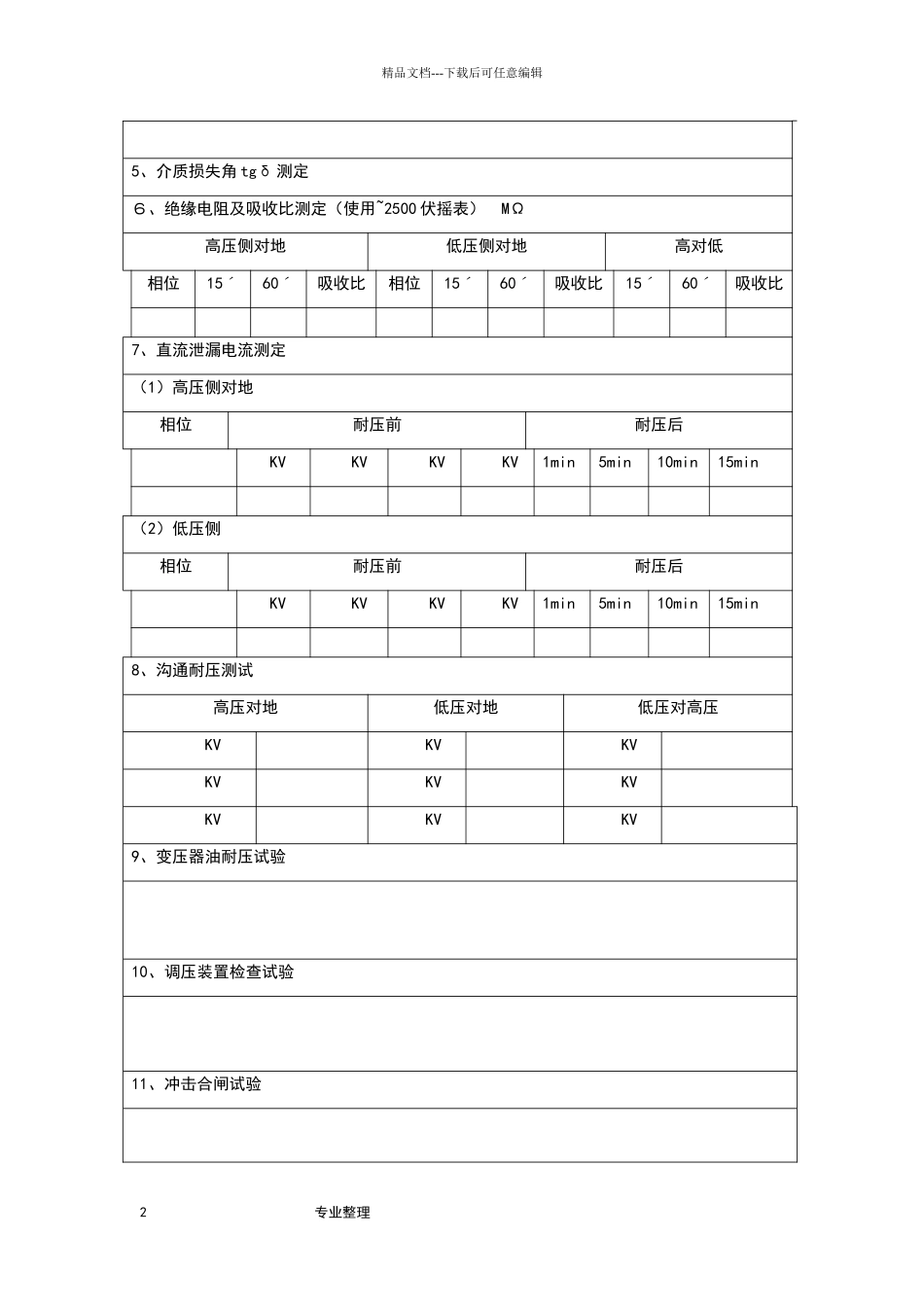

精品文档---下载后可任意编辑电力变压器试验记录编号：建设单位工程项目施工单位试验时间变压器型号出厂编号制造厂出长时间变压器铭牌数据检查、试验项目：1、器身检查2、直流电阻测试高压侧低压侧A--Ba--nA--Cb--nB--Cc--n3、变比测试分接头位置高压侧电压低压侧电压变比ⅠABBCCAabbccaⅡⅢⅣⅤ4、联结组别及引出线极性1 专业整理 精品文档---下载后可任意编辑5、介质损失角 tgδ 测定６、绝缘电阻及吸收比测定（使用~2500 伏摇表） MΩ高压侧对地低压侧对地高对低相位15ˊ60ˊ吸收比相位15ˊ60ˊ吸收比15ˊ60ˊ吸收比7、直流泄漏电流测定（1）高压侧对地相位耐压前耐压后 KV KVKVKV1min5min10min15min（2）低压侧相位耐压前耐压后 KV KVKVKV1min5min10min15min8、沟通耐压测试高压对地低压对地低压对高压 KV KV KV KV KV KV KV KV KV9、变压器油耐压试验10、调压装置检查试验11、冲击合闸试验2 专业整理 精品文档---下载后可任意编辑12、相位检查13、空载电流测试ABC14、结论天气温度时间年 月 日试验单位： 试验人： 审核：3 专业整理 精品文档---下载后可任意编辑电力变压器、消弧线圈和油浸电抗器试验规程第 1 条 电力变压器、消弧线圈和油浸式电抗器的试验项目如下：一、测量线圈连同套管一起的直流电阻；二、检查所有分接头的变压比；三、检查三相变压器的结线组别和单相变压器引出线的极性；四、测量线圈连同套管一起的绝缘电阻和吸收比；五、测量线圈连同套管一起的介质损失角正切值ｔｇ δ；六、测量线圈连同套管一起的直流泄漏电流；七、线圈连同套管一起的沟通耐压试验；八、测量穿芯螺栓(可接触到的)、轭铁夹件、绑扎钢带对铁轭、铁芯、油箱及线圈压环的绝缘电阻(不作器身检查的设备不进行)；九、非纯瓷套管试验；十、油箱中绝缘油试验；十一、有载调压切换装置的检查和试验；十二、额定电压下的冲击合闸试验；十三、检查相位。注：(1)1250 千伏安以下变压器的试验项目，按本条中一、二、三、四、七、八、十、十三项进行；(2)干式变压器的试验项目，按本条中一、二、三、四、七、八、十三项进行；(3)油浸式电抗器的试验项目，按本条中一、四、五、六、七、八、九、十项进行；(4)消弧线圈的试验项目，按本条中一、四、五、七、八、十项进行；(5)除以上项目外，尚应在交接时提交变压器的空载电流、空载损耗、短路阻抗(%)和短路损耗的出厂试验记录。第 2 条 测量线圈连同套管一起的直流电阻。一、测...
