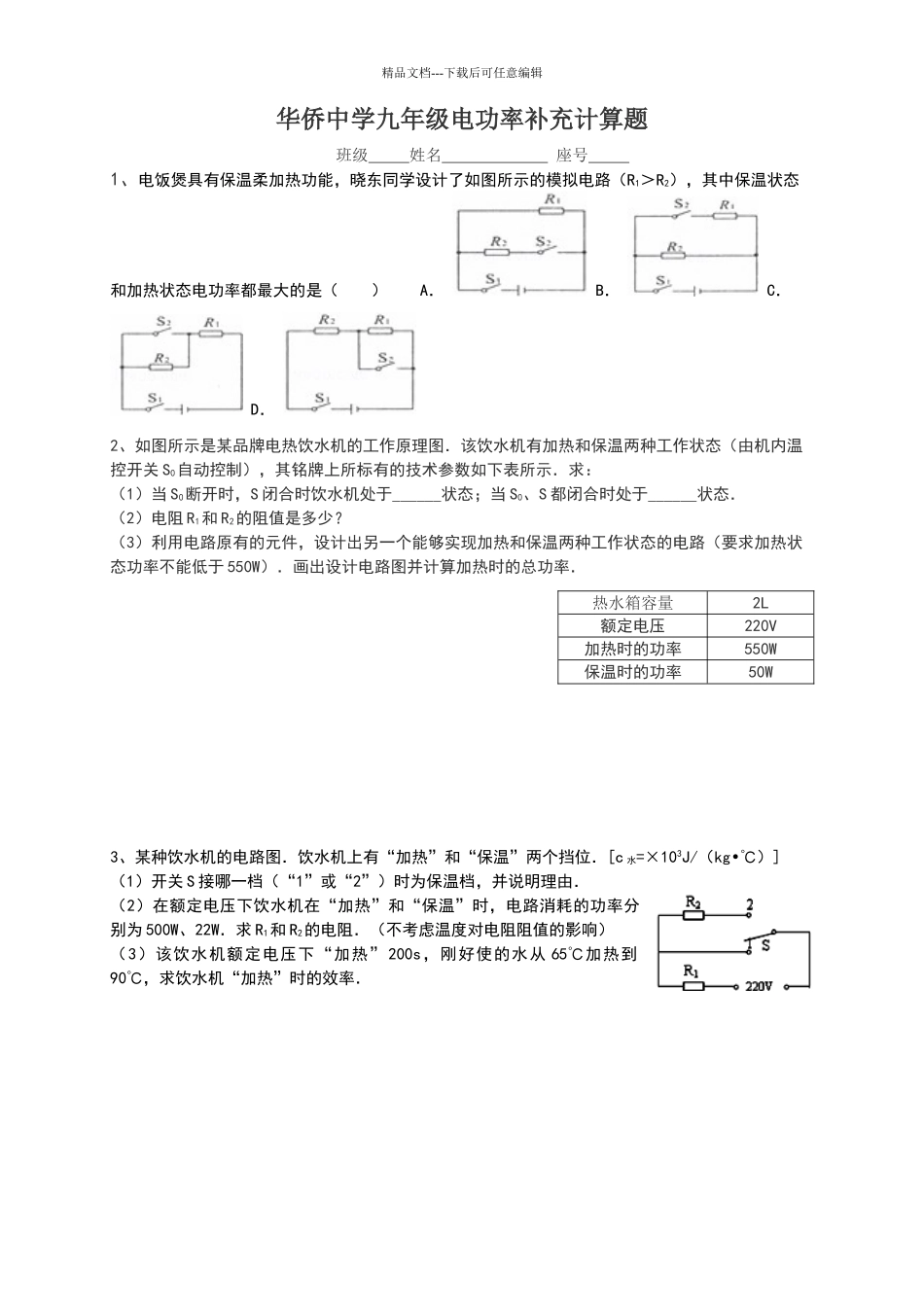

精品文档---下载后可任意编辑华侨中学九年级电功率补充计算题班级 姓名 座号 1、电饭煲具有保温柔加热功能，晓东同学设计了如图所示的模拟电路（R1＞R2），其中保温状态和加热状态电功率都最大的是（ ） A． B． C． D． 2、如图所示是某品牌电热饮水机的工作原理图．该饮水机有加热和保温两种工作状态（由机内温控开关 S0自动控制），其铭牌上所标有的技术参数如下表所示．求：（1）当 S0断开时，S 闭合时饮水机处于______状态；当 S0、S 都闭合时处于______状态．（2）电阻 R1和 R2的阻值是多少？（3）利用电路原有的元件，设计出另一个能够实现加热和保温两种工作状态的电路（要求加热状态功率不能低于 550W）．画出设计电路图并计算加热时的总功率． 3、某种饮水机的电路图．饮水机上有“加热”和“保温”两个挡位．[c 水=×103J/（kg ℃•）]（1）开关 S 接哪一档（“1”或“2”）时为保温档，并说明理由．（2）在额定电压下饮水机在“加热”和“保温”时，电路消耗的功率分别为 500W、22W．求 R1和 R2的电阻．（不考虑温度对电阻阻值的影响）（3）该饮水机额定电压下“加热” 200s，刚好使的水从 65℃加热到90℃，求饮水机“加热”时的效率．热水箱容量2L额定电压220V加热时的功率550W保温时的功率50W精品文档---下载后可任意编辑4、如图所示为某电热饮水机的电路原理图，饮水机有加热和保温两种工作状态，饮水机热水箱内水温达到 92℃时开关 S1自动断开，处于保温状态；当水温降至一定温度时，S1又闭合重新加热。已知电源电压保持 220V 不变，电阻 R1的阻值为 1210Ω，电阻 R2的阻值为 121Ω．求：（1）饮水机处于保温状态时的电功率是多少？（2）饮水机处于加热状态时电路的总电流是多少？ 5、如图所示是某电热饮水机说明书的一些数据，该饮水机有加热和保温两种工作状态（由机内的温控开关 S0控制）．求：（1）R1、R2的阻值．（2）若正常工作时，该电热器加热的效率为 90%，在标准大气压下将满热水箱的水从 20℃加热到烧开需要多长时间？
