电动机的效率计算题

电动机的效率计算题_第1页
1/3
电动机的效率计算题_第2页
2/3
电动机的效率计算题_第3页
3/3

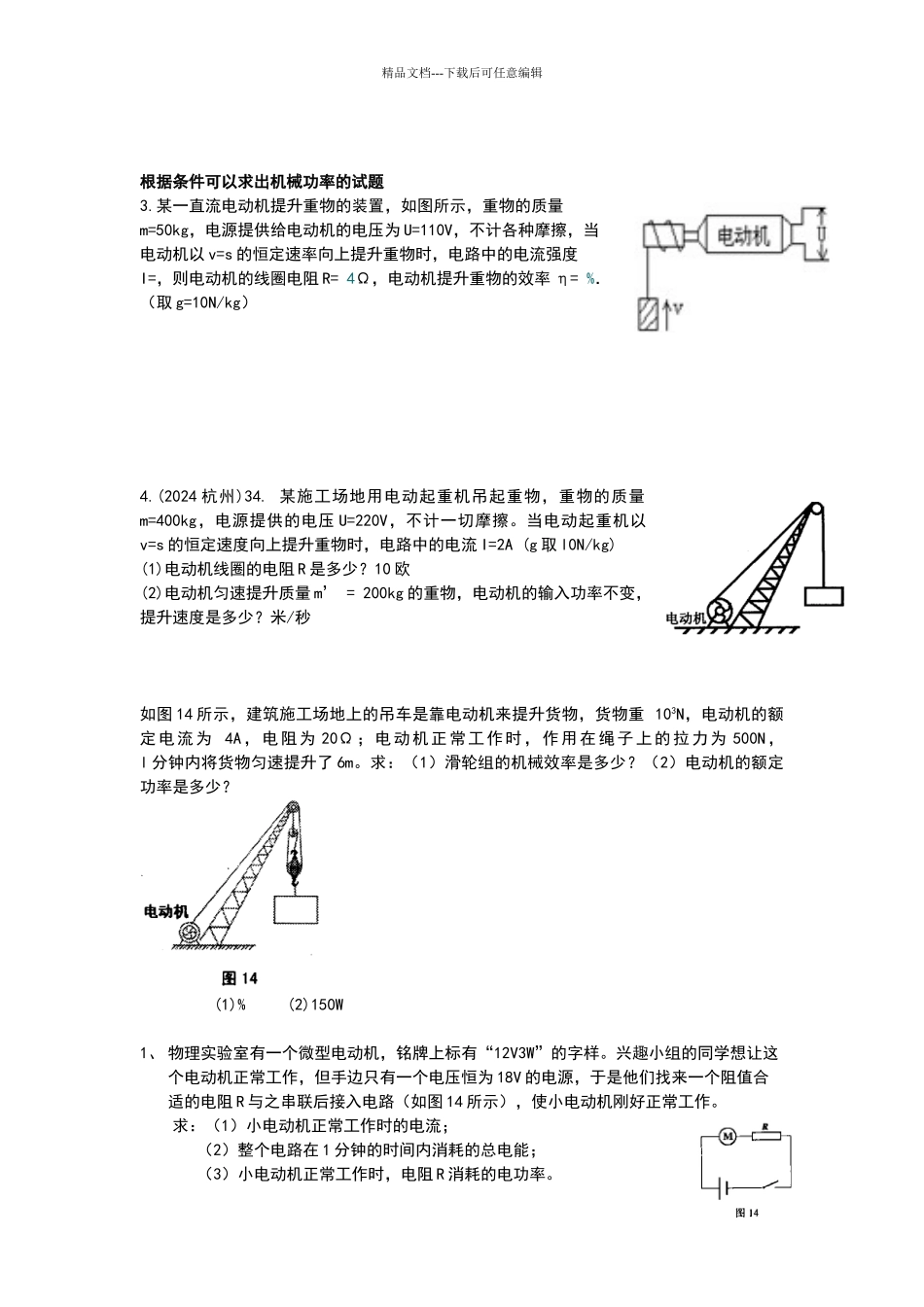

精品文档---下载后可任意编辑电动机的效率计算题 一、分析1.能量转化问题:通电不转动的时候:电能转化成热能(纯电阻电路)W=Q可以根据已知通过的电流和两端电压求出线圈的电阻 R=U0/I0通电转动的时候:电能转化为机械能和热能(非纯电阻电路)电动机消耗的总功率:P=UI 消耗的热功率:P 热=I2R 机械功率:P= UI- I2R2.例题分析例: 一直流电动机线圈内阻一定,用手握住转轴使其不能转动,在线圈两端加电压为,电流为;松开转轴,在线圈两端加电压为 2V 时,电流为,电动机正常工作。求:该电动机正常工作时,输入的电功率是多少?电动机的机械功率是多分析:电动机不转动时,其消耗的电功全部转化为内能,故可视为纯电阻电路,由欧姆定律得电动机线圈内阻:r===1,电动机转动时,消耗的电能转化为内能和机械能,其输入的电功率为 P 入=I1·Ul= ×2V=,电动机的机械功率 P 机=P 入一 I12·r=一2×1=二、巩固练习1.小明认为:电风扇工作时,电能转化为叶片转动的机械能和线圈发热、摩擦等产生的内能。其中转化为机械能所做的功是 ,转化为内能所做的功是 (填“有用功”或“额外功”)。为了粗略探测电风扇正常工作的电能转化效率,小明用一个铭牌上标有额定电压为 U,但其他字迹不清的小型直流电风扇来进行实验,实验设计如下: (1)按右图所示连接好电路(图中为电风扇),闭合开关,叶片转动,移动变阻器滑片至某一位置时,叶片刚好不转动,凑出此时电压表和电流表的示数分别为 U0、I0,则线圈导体的电阻为 ;(2)向 (填“左”或“右”)移动变阻器滑片,使电压表示数为额定电压 U,读出此时电流表的示数为 I;(3)若忽略摩擦,只考虑线圈发热损耗,则电风扇正常工作时电能 转化效率的表达式= (用测出的已知量表示)。答案:有用功 额外功 (1) (2)左 (3)2. (作业本复习题)小华准备参加玩具赛车竞赛,他运用如图所示的电路来选择一只能量转换效率较高的电动机.设电池的电压恒定不变,他先用手捏住电动机的转轴,使其,不转动,闭合开关后读出电流表的读数 2A;然后放手,当电动机正常转动时,又读出电流表的读数为,则该玩具电动机正常转动时将电能转化为机械能的效率为( ) A.91% B.70% C.30% D.9%答案:B精品文档---下载后可任意编辑根据条件可以求出机械功率的试题3.某一直流电动机提升重物的装置,如图所示,重物的质量m=50kg,电源提供给电动机的电压为 U=110V,不计各种摩擦,当电动机以 v=s 的恒...
