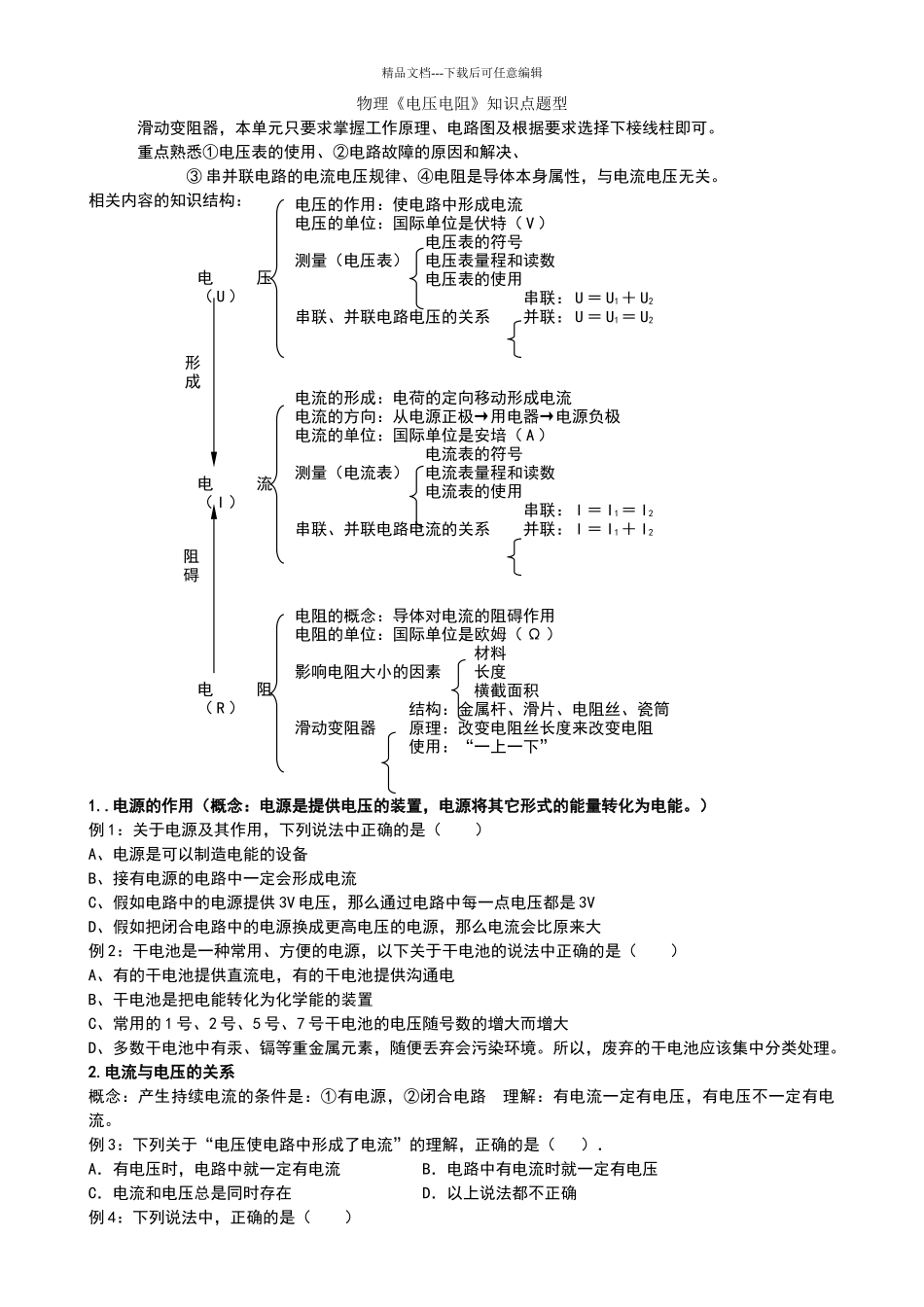

精品文档---下载后可任意编辑物理《电压电阻》知识点题型滑动变阻器，本单元只要求掌握工作原理、电路图及根据要求选择下椄线柱即可。 重点熟悉①电压表的使用、②电路故障的原因和解决、③ 串并联电路的电流电压规律、④电阻是导体本身属性，与电流电压无关。相关内容的知识结构：1..电源的作用（概念：电源是提供电压的装置，电源将其它形式的能量转化为电能。）例 1：关于电源及其作用，下列说法中正确的是（ ）A、电源是可以制造电能的设备B、接有电源的电路中一定会形成电流C、假如电路中的电源提供 3V 电压，那么通过电路中每一点电压都是 3VD、假如把闭合电路中的电源换成更高电压的电源，那么电流会比原来大例 2：干电池是一种常用、方便的电源，以下关于干电池的说法中正确的是（ ）A、有的干电池提供直流电，有的干电池提供沟通电 B、干电池是把电能转化为化学能的装置C、常用的 1 号、2 号、5 号、7 号干电池的电压随号数的增大而增大D、多数干电池中有汞、镉等重金属元素，随便丢弃会污染环境。所以，废弃的干电池应该集中分类处理。2.电流与电压的关系概念：产生持续电流的条件是：①有电源，②闭合电路 理解：有电流一定有电压，有电压不一定有电流。例 3：下列关于“电压使电路中形成了电流”的理解，正确的是（ ）．A．有电压时，电路中就一定有电流 B．电路中有电流时就一定有电压C．电流和电压总是同时存在 D．以上说法都不正确例 4：下列说法中，正确的是（ ）电压的作用：使电路中形成电流电压的单位：国际单位是伏特（ V ） 电压表的符号测量（电压表） 电压表量程和读数 电压表的使用 串联： U ＝ U1＋ U2 串联、并联电路电压的关系 并联： U ＝ U1＝ U2 电流的形成：电荷的定向移动形成电流电流的方向：从电源正极→用电器→电源负极电流的单位：国际单位是安培（ A ） 电流表的符号测量（电流表） 电流表量程和读数 电流表的使用 串联： I ＝ I1＝ I2 串联、并联电路电流的关系 并联： I ＝ I1＋ I2 电阻的概念：导体对电流的阻碍作用电阻的单位：国际单位是欧姆（ Ω ） 材料影响电阻大小的因素 长度 横截面积 结构：金属杆、滑片、电阻丝、瓷筒滑动变阻器 原理：改变电阻丝长度来改变电阻 使用：“一上一下”电压（ U ）电流（ I ）电阻（ R ）阻碍形成精品文档---下载后可任意编辑A、电路两端只要有电压就一定有电流 B、电压是形成电流的原因C...
