电弧焊焊接工艺参数

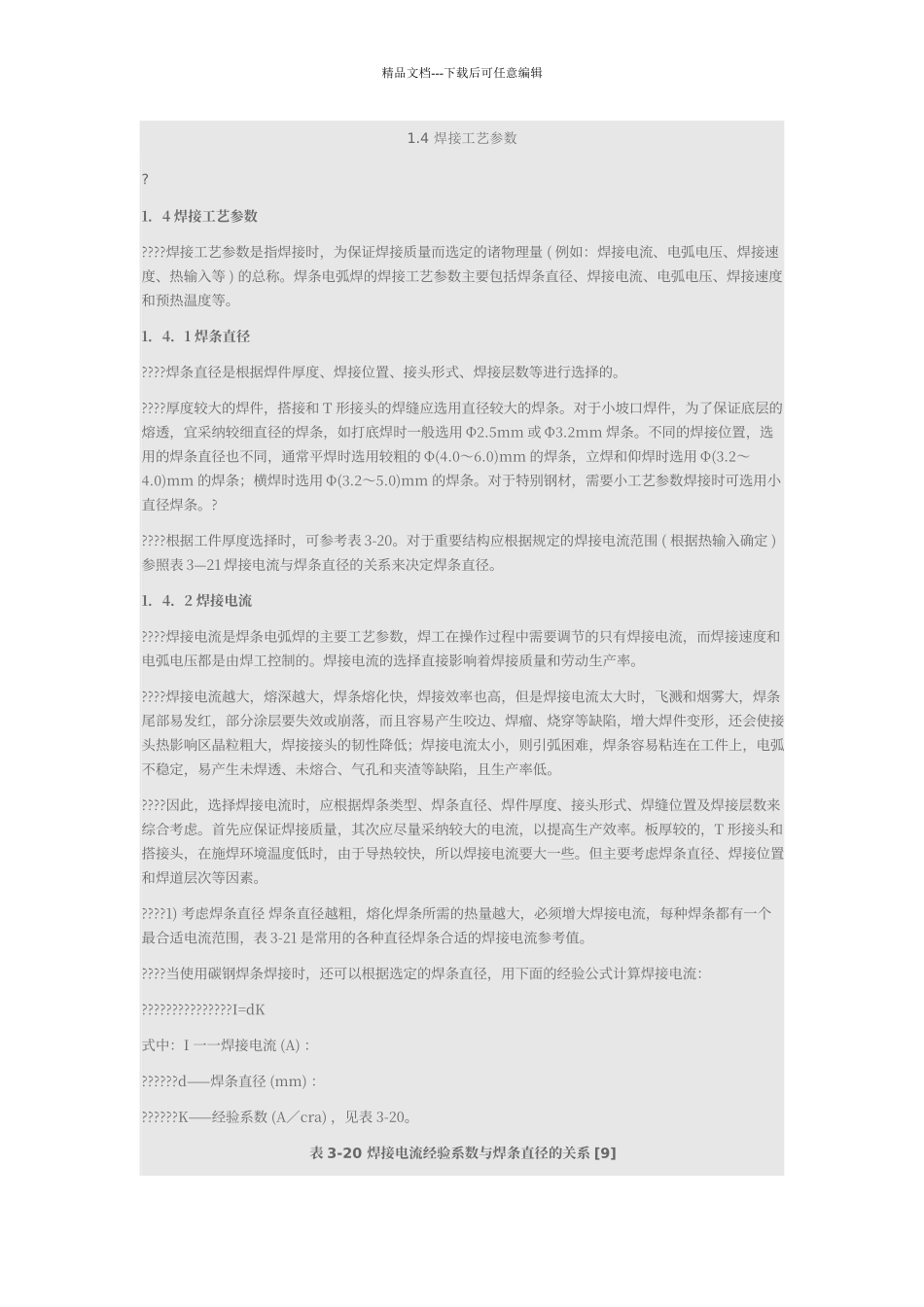

精品文档---下载后可任意编辑1.4 焊接工艺参数?1．4 焊接工艺参数????焊接工艺参数是指焊接时，为保证焊接质量而选定的诸物理量 ( 例如：焊接电流、电弧电压、焊接速度、热输入等 ) 的总称。焊条电弧焊的焊接工艺参数主要包括焊条直径、焊接电流、电弧电压、焊接速度和预热温度等。1．4．1 焊条直径????焊条直径是根据焊件厚度、焊接位置、接头形式、焊接层数等进行选择的。????厚度较大的焊件，搭接和 T 形接头的焊缝应选用直径较大的焊条。对于小坡口焊件，为了保证底层的熔透，宜采纳较细直径的焊条，如打底焊时一般选用 Φ2.5mm 或 Φ3.2mm 焊条。不同的焊接位置，选用的焊条直径也不同，通常平焊时选用较粗的 Φ(4.0～6.0)mm 的焊条，立焊和仰焊时选用 Φ(3.2～4.0)mm 的焊条；横焊时选用 Φ(3.2～5.0)mm 的焊条。对于特别钢材，需要小工艺参数焊接时可选用小直径焊条。?????根据工件厚度选择时，可参考表 3-20。对于重要结构应根据规定的焊接电流范围 ( 根据热输入确定 )参照表 3—21 焊接电流与焊条直径的关系来决定焊条直径。1．4．2 焊接电流????焊接电流是焊条电弧焊的主要工艺参数，焊工在操作过程中需要调节的只有焊接电流，而焊接速度和电弧电压都是由焊工控制的。焊接电流的选择直接影响着焊接质量和劳动生产率。????焊接电流越大，熔深越大，焊条熔化快，焊接效率也高，但是焊接电流太大时，飞溅和烟雾大，焊条尾部易发红，部分涂层要失效或崩落，而且容易产生咬边、焊瘤、烧穿等缺陷，增大焊件变形，还会使接头热影响区晶粒粗大，焊接接头的韧性降低；焊接电流太小，则引弧困难，焊条容易粘连在工件上，电弧不稳定，易产生未焊透、未熔合、气孔和夹渣等缺陷，且生产率低。????因此，选择焊接电流时，应根据焊条类型、焊条直径、焊件厚度、接头形式、焊缝位置及焊接层数来综合考虑。首先应保证焊接质量，其次应尽量采纳较大的电流，以提高生产效率。板厚较的，T 形接头和搭接头，在施焊环境温度低时，由于导热较快，所以焊接电流要大一些。但主要考虑焊条直径、焊接位置和焊道层次等因素。????1) 考虑焊条直径 焊条直径越粗，熔化焊条所需的热量越大，必须增大焊接电流，每种焊条都有一个最合适电流范围，表 3-21 是常用的各种直径焊条合适的焊接电流参考值。????当使用碳钢焊条焊接时，还可以根据选定的焊条直径，用下面的经验公式计算焊接电流：???????????????I=dK式中：I 一一焊接电流 (A) ...
