电机绕组温度与温升的国家规定允许标准

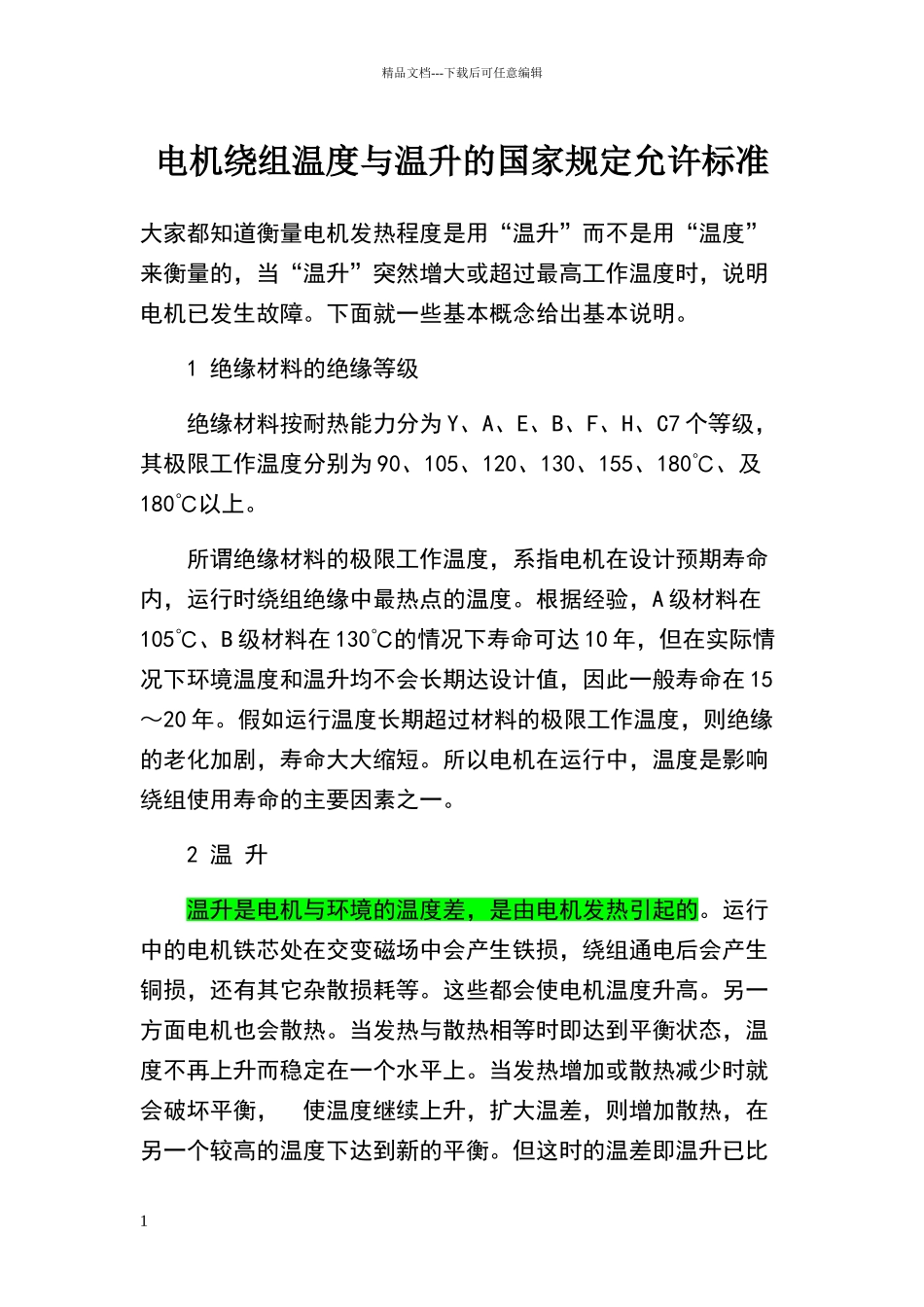

电机绕组温度与温升的国家规定允许标准_第1页
1/5

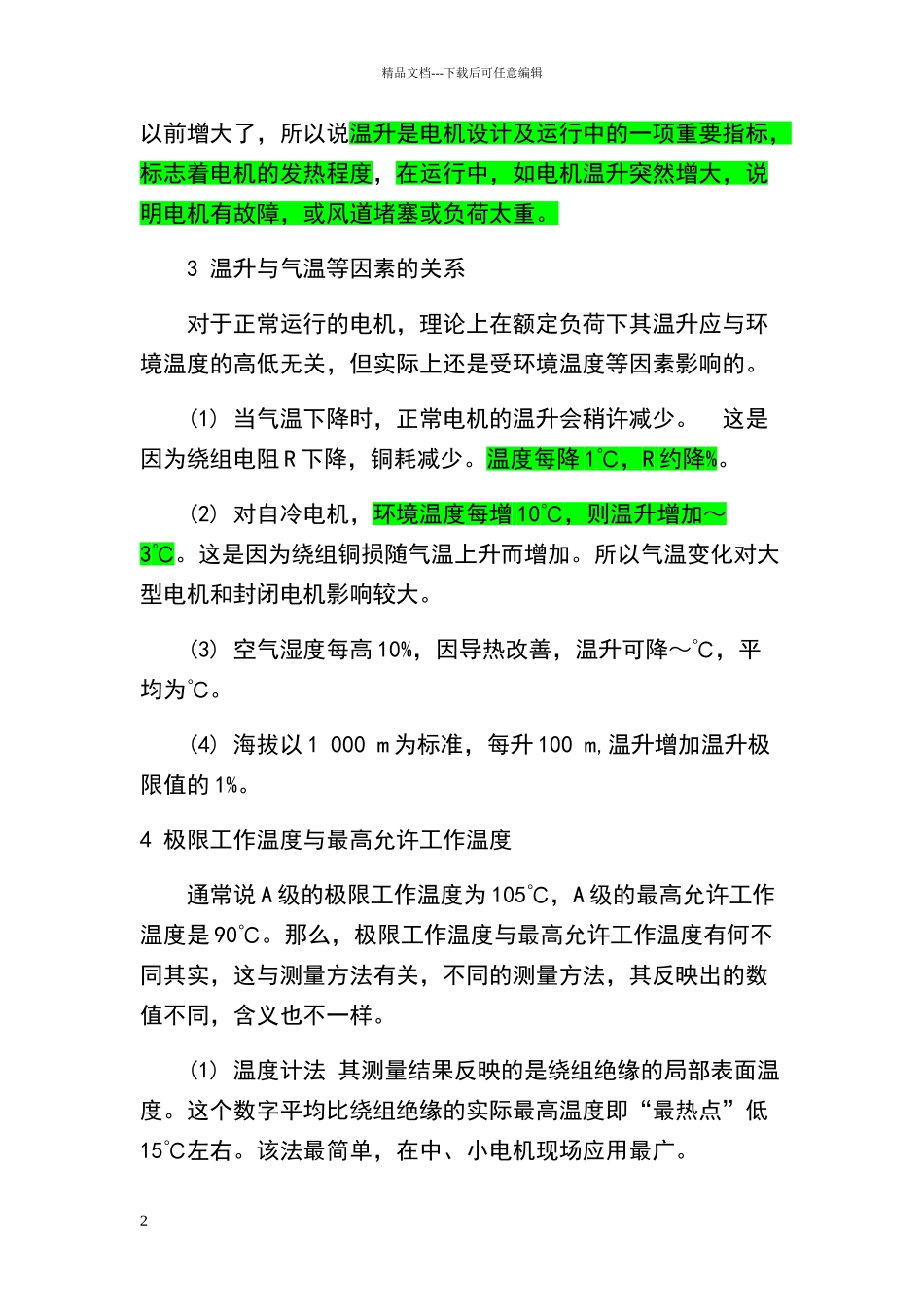

电机绕组温度与温升的国家规定允许标准_第2页
2/5

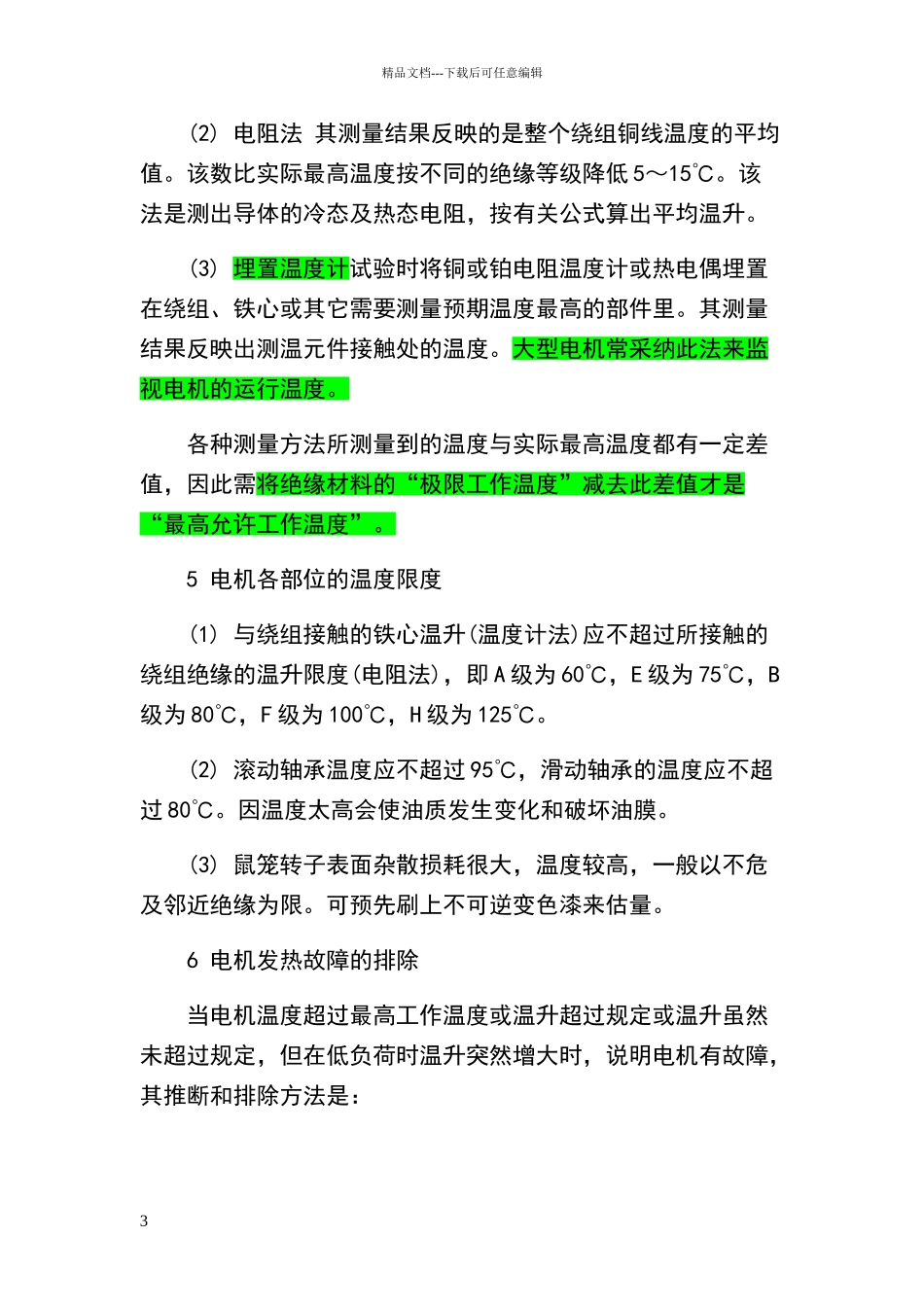

电机绕组温度与温升的国家规定允许标准_第3页
3/5
精品文档---下载后可任意编辑电机绕组温度与温升的国家规定允许标准大家都知道衡量电机发热程度是用“温升”而不是用“温度”来衡量的,当“温升”突然增大或超过最高工作温度时,说明电机已发生故障。下面就一些基本概念给出基本说明。 1 绝缘材料的绝缘等级 绝缘材料按耐热能力分为 Y、A、E、B、F、H、C7 个等级,其极限工作温度分别为 90、105、120、130、155、180℃、及180℃以上。 所谓绝缘材料的极限工作温度,系指电机在设计预期寿命内,运行时绕组绝缘中最热点的温度。根据经验,A 级材料在105℃、B 级材料在 130℃的情况下寿命可达 10 年,但在实际情况下环境温度和温升均不会长期达设计值,因此一般寿命在 15~20 年。假如运行温度长期超过材料的极限工作温度,则绝缘的老化加剧,寿命大大缩短。所以电机在运行中,温度是影响绕组使用寿命的主要因素之一。 2 温 升 温升是电机与环境的温度差,是由电机发热引起的。运行中的电机铁芯处在交变磁场中会产生铁损,绕组通电后会产生铜损,还有其它杂散损耗等。这些都会使电机温度升高。另一方面电机也会散热。当发热与散热相等时即达到平衡状态,温度不再上升而稳定在一个水平上。当发热增加或散热减少时就会破坏平衡, 使温度继续上升,扩大温差,则增加散热,在另一个较高的温度下达到新的平衡。但这时的温差即温升已比1精品文档---下载后可任意编辑以前增大了,所以说温升是电机设计及运行中的一项重要指标,标志着电机的发热程度,在运行中,如电机温升突然增大,说明电机有故障,或风道堵塞或负荷太重。 3 温升与气温等因素的关系 对于正常运行的电机,理论上在额定负荷下其温升应与环境温度的高低无关,但实际上还是受环境温度等因素影响的。 (1) 当气温下降时,正常电机的温升会稍许减少。 这是因为绕组电阻 R 下降,铜耗减少。温度每降 1℃,R 约降%。 (2) 对自冷电机,环境温度每增 10℃,则温升增加~3℃。这是因为绕组铜损随气温上升而增加。所以气温变化对大型电机和封闭电机影响较大。 (3) 空气湿度每高 10%,因导热改善,温升可降~℃,平均为℃。 (4) 海拔以 1 000 m 为标准,每升 100 m,温升增加温升极限值的 1%。4 极限工作温度与最高允许工作温度 通常说 A 级的极限工作温度为 105℃,A 级的最高允许工作温度是 90℃。那么,极限工作温度与最高允许工作温度有何不同其实,这与测量方法有关,不同的测量方法,其反映出...
