电气控制与plc应用技术课后答案

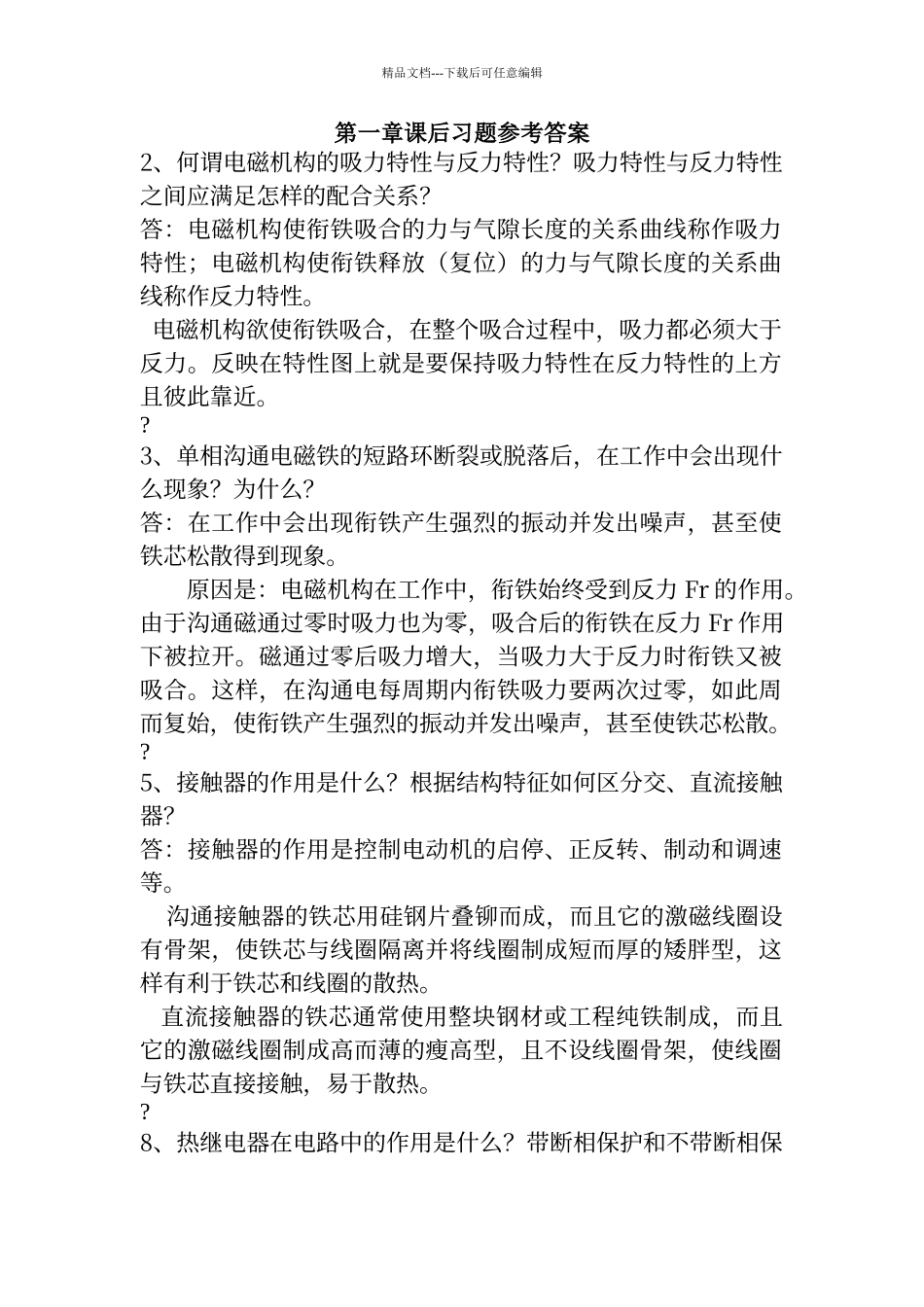

电气控制与plc应用技术课后答案_第1页
1/36

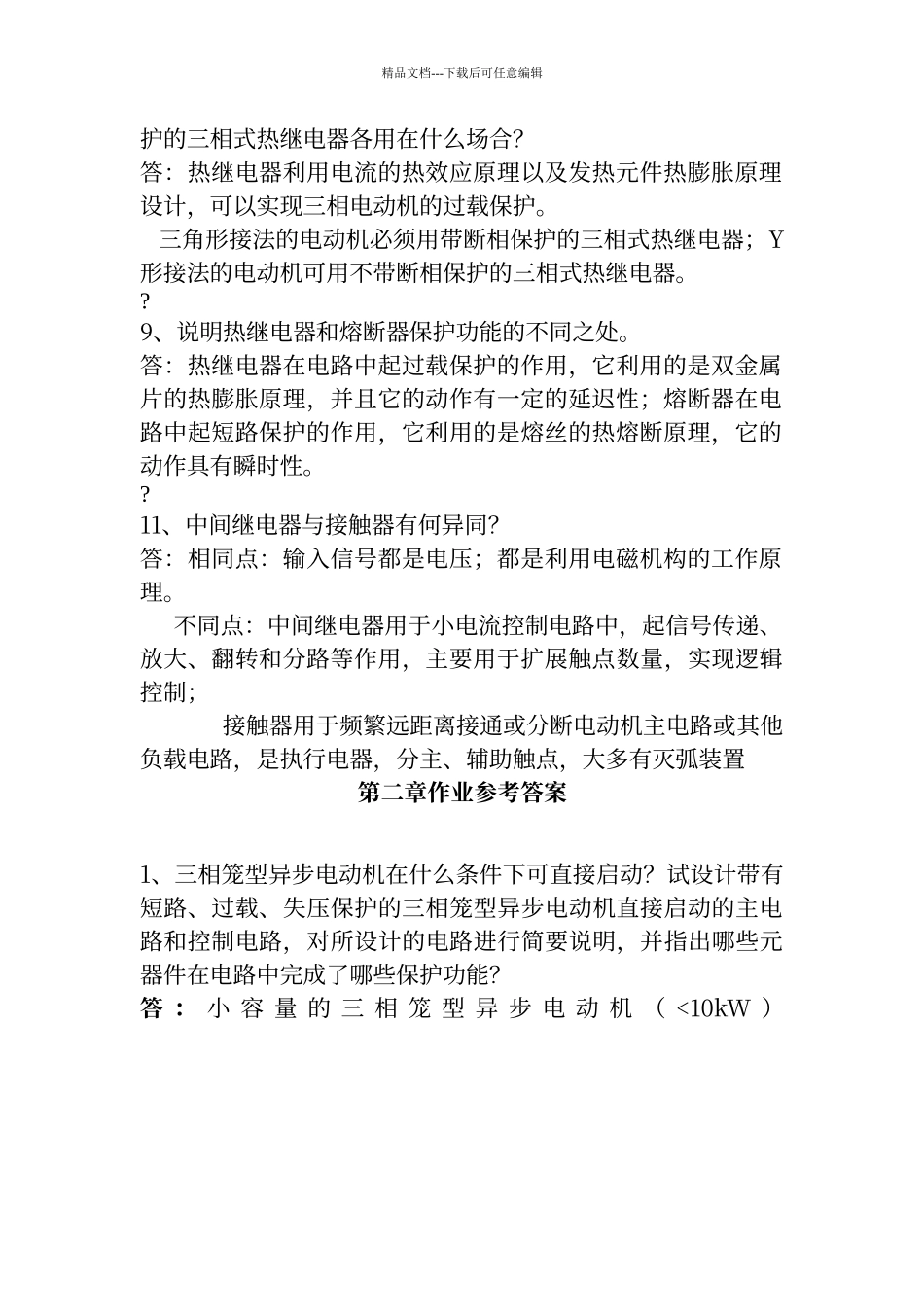

电气控制与plc应用技术课后答案_第2页
2/36

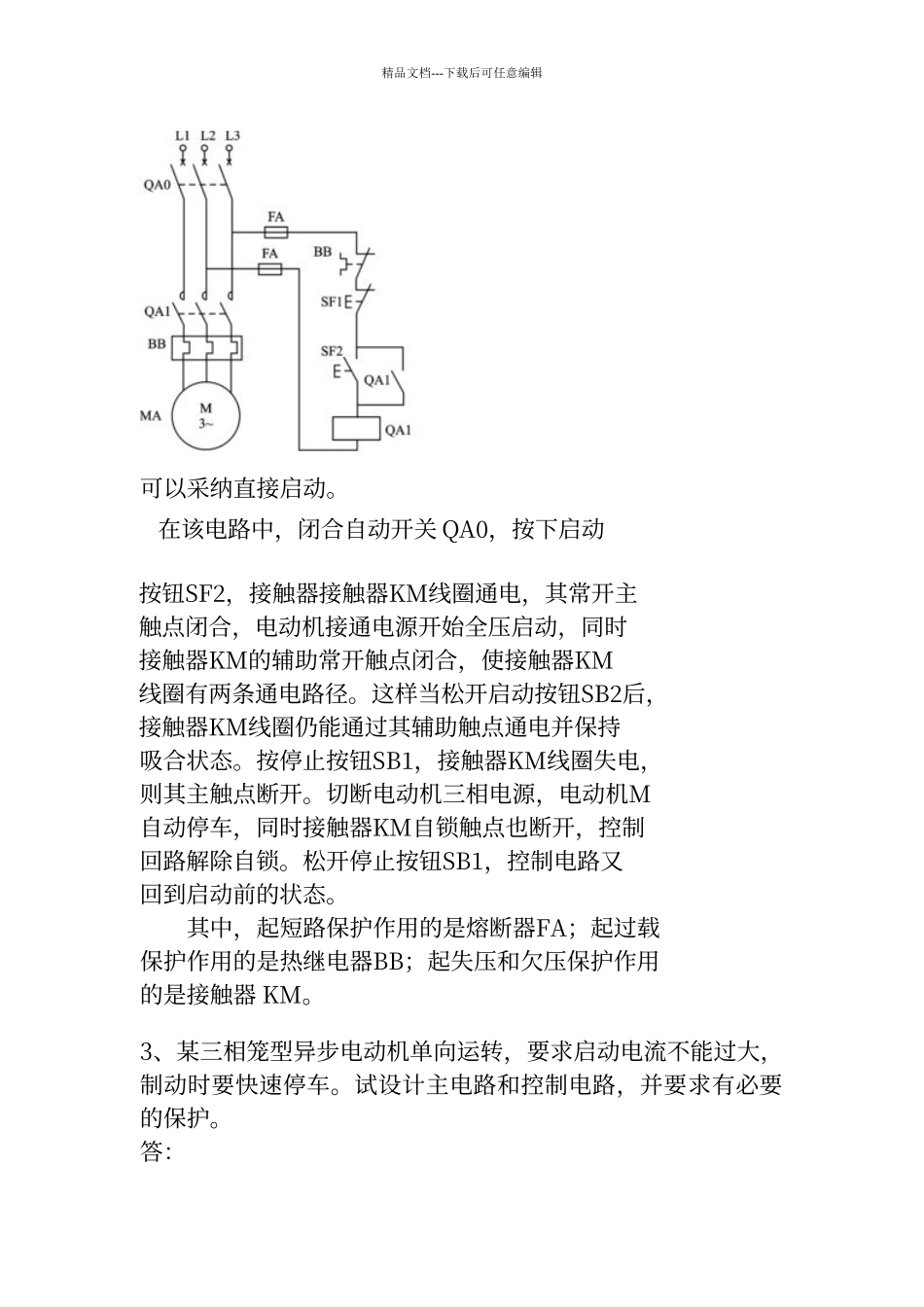

电气控制与plc应用技术课后答案_第3页
3/36
精品文档---下载后可任意编辑第一章课后习题参考答案2、何谓电磁机构的吸力特性与反力特性?吸力特性与反力特性之间应满足怎样的配合关系?答:电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性;电磁机构使衔铁释放(复位)的力与气隙长度的关系曲线称作反力特性。 电磁机构欲使衔铁吸合,在整个吸合过程中,吸力都必须大于反力。反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。?3、单相沟通电磁铁的短路环断裂或脱落后,在工作中会出现什么现象?为什么?答:在工作中会出现衔铁产生强烈的振动并发出噪声,甚至使铁芯松散得到现象。原因是:电磁机构在工作中,衔铁始终受到反力 Fr 的作用。由于沟通磁通过零时吸力也为零,吸合后的衔铁在反力 Fr 作用下被拉开。磁通过零后吸力增大,当吸力大于反力时衔铁又被吸合。这样,在沟通电每周期内衔铁吸力要两次过零,如此周而复始,使衔铁产生强烈的振动并发出噪声,甚至使铁芯松散。?5、接触器的作用是什么?根据结构特征如何区分交、直流接触器?答:接触器的作用是控制电动机的启停、正反转、制动和调速等。 沟通接触器的铁芯用硅钢片叠铆而成,而且它的激磁线圈设有骨架,使铁芯与线圈隔离并将线圈制成短而厚的矮胖型,这样有利于铁芯和线圈的散热。 直流接触器的铁芯通常使用整块钢材或工程纯铁制成,而且它的激磁线圈制成高而薄的瘦高型,且不设线圈骨架,使线圈与铁芯直接接触,易于散热。?8、热继电器在电路中的作用是什么?带断相保护和不带断相保精品文档---下载后可任意编辑护的三相式热继电器各用在什么场合?答:热继电器利用电流的热效应原理以及发热元件热膨胀原理设计,可以实现三相电动机的过载保护。 三角形接法的电动机必须用带断相保护的三相式热继电器;Y形接法的电动机可用不带断相保护的三相式热继电器。?9、说明热继电器和熔断器保护功能的不同之处。答:热继电器在电路中起过载保护的作用,它利用的是双金属片的热膨胀原理,并且它的动作有一定的延迟性;熔断器在电路中起短路保护的作用,它利用的是熔丝的热熔断原理,它的动作具有瞬时性。?11、中间继电器与接触器有何异同?答:相同点:输入信号都是电压;都是利用电磁机构的工作原理。不同点:中间继电器用于小电流控制电路中,起信号传递、放大、翻转和分路等作用,主要用于扩展触点数量,实现逻辑控制; 接触器用于频繁远距离接通或分断电动机主电路或其他负载电路,是执行电器,分主、...
