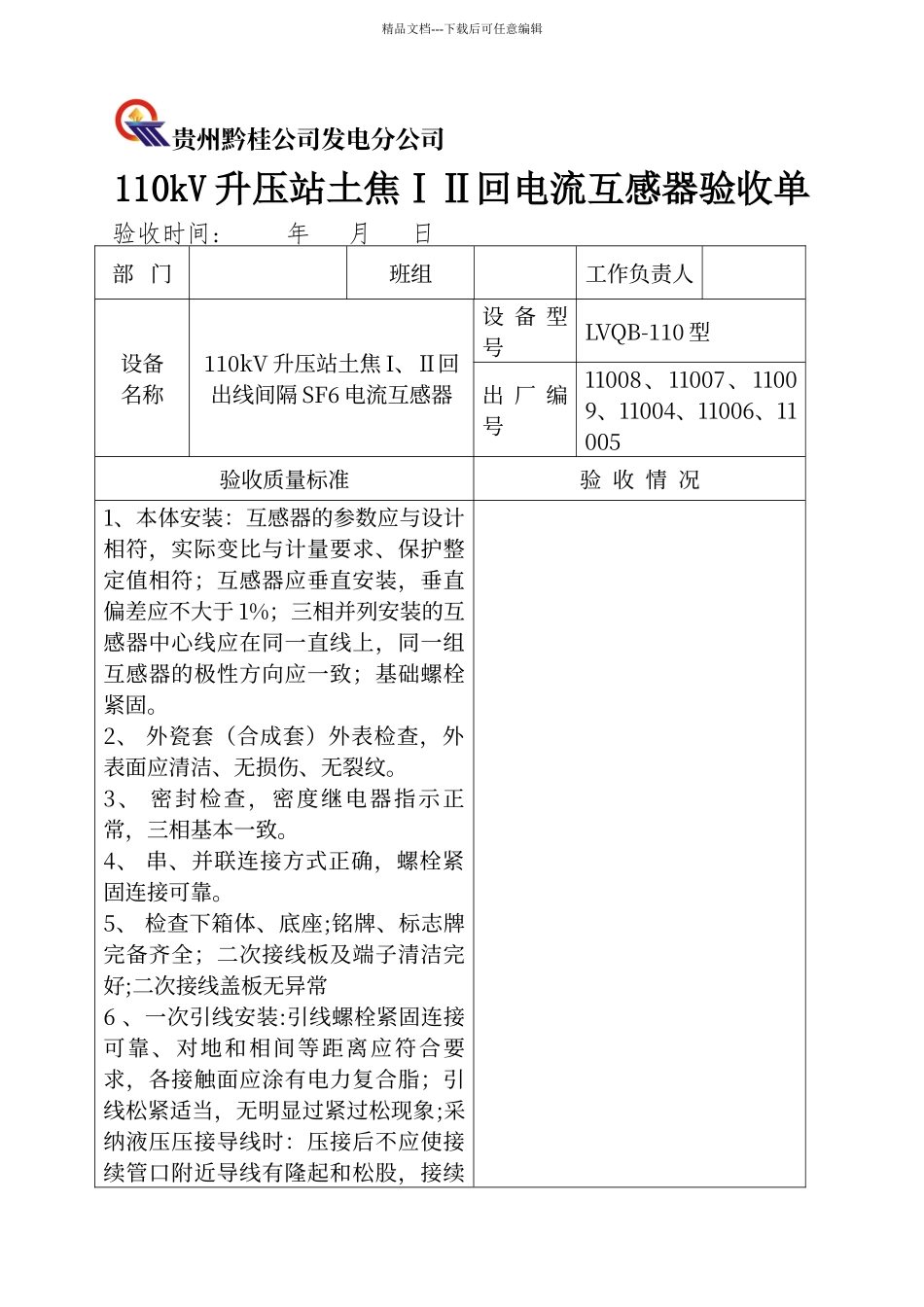

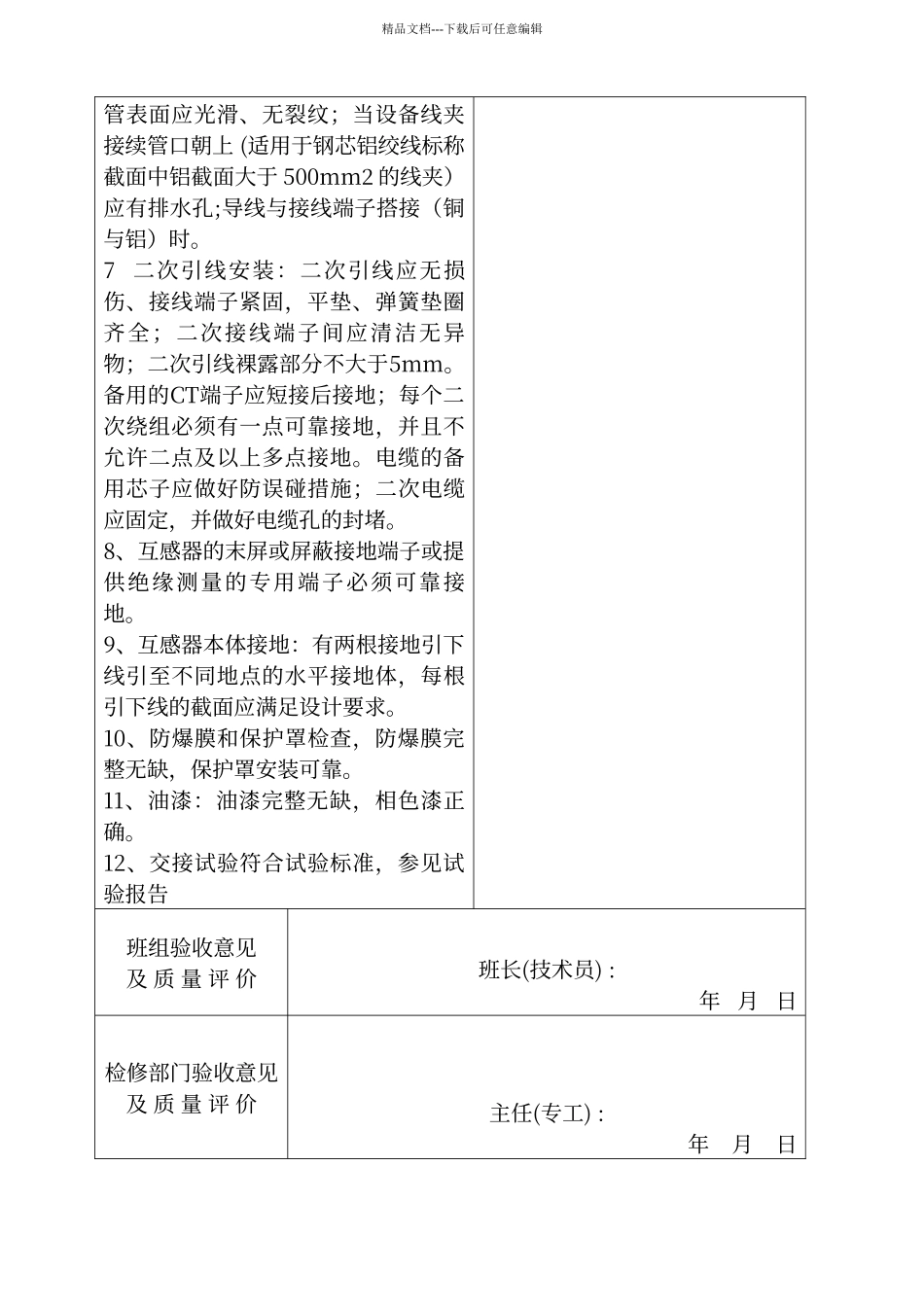

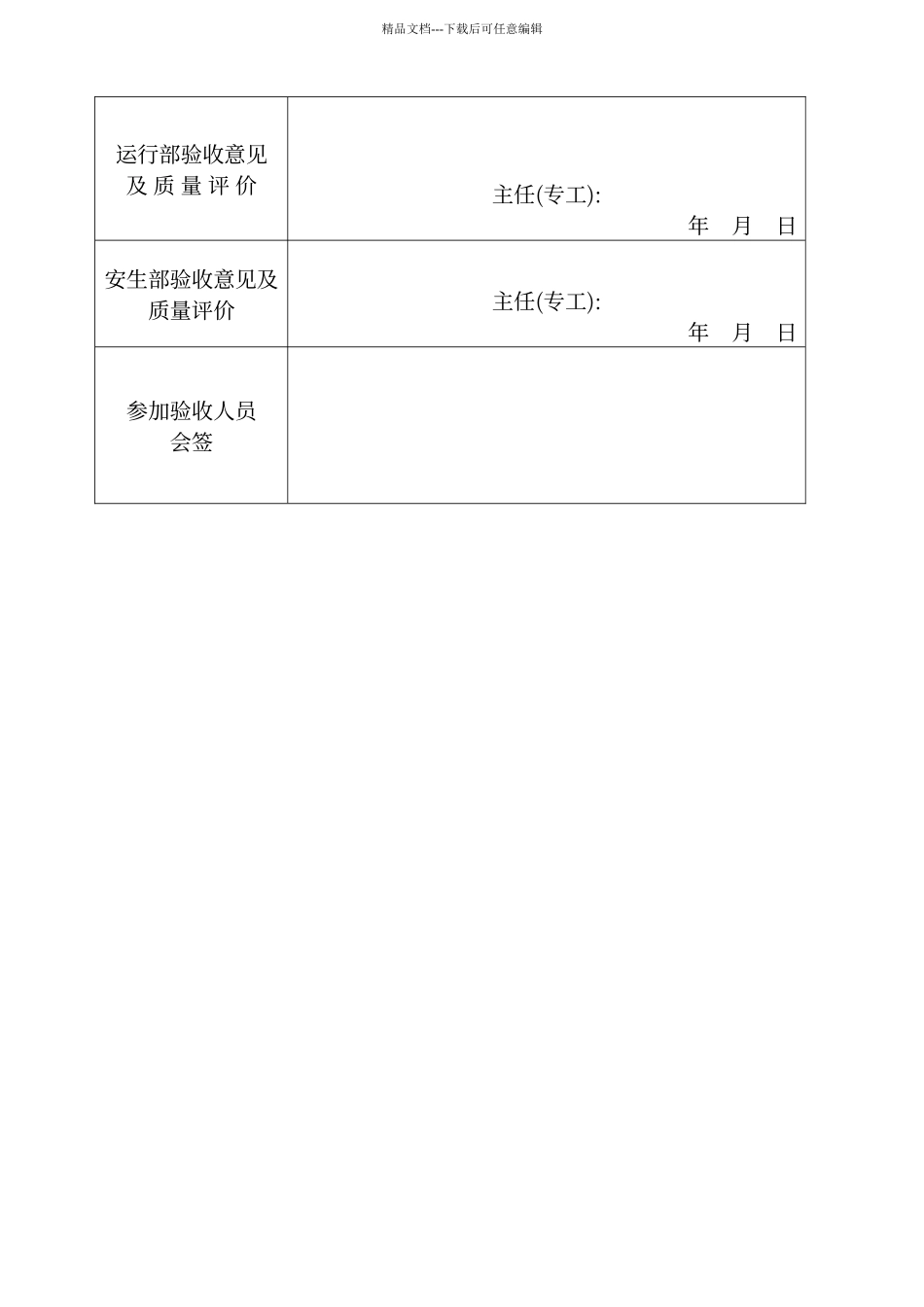

精品文档---下载后可任意编辑贵州黔桂公司发电分公司110kV 升压站土焦ⅠⅡ回电流互感器验收单验收时间: 年 月 日部 门班组工作负责人设备名称110kV 升压站土焦 I、Ⅱ回出线间隔 SF6 电流互感器设 备 型号LVQB-110 型出 厂 编号11008、11007、11009、11004、11006、11005验收质量标准验 收 情 况1、本体安装：互感器的参数应与设计相符，实际变比与计量要求、保护整定值相符；互感器应垂直安装，垂直偏差应不大于 1%；三相并列安装的互感器中心线应在同一直线上，同一组互感器的极性方向应一致；基础螺栓紧固。2、 外瓷套（合成套）外表检查，外表面应清洁、无损伤、无裂纹。3、 密封检查，密度继电器指示正常，三相基本一致。4、 串、并联连接方式正确，螺栓紧固连接可靠。5、 检查下箱体、底座;铭牌、标志牌完备齐全；二次接线板及端子清洁完好;二次接线盖板无异常6 、一次引线安装:引线螺栓紧固连接可靠、对地和相间等距离应符合要求，各接触面应涂有电力复合脂；引线松紧适当，无明显过紧过松现象;采纳液压压接导线时：压接后不应使接续管口附近导线有隆起和松股，接续精品文档---下载后可任意编辑管表面应光滑、无裂纹；当设备线夹接续管口朝上 (适用于钢芯铝绞线标称截面中铝截面大于 500mm2 的线夹）应有排水孔;导线与接线端子搭接（铜与铝）时。7 二次引线安装：二次引线应无损伤、接线端子紧固，平垫、弹簧垫圈齐全；二次接线端子间应清洁无异物；二次引线裸露部分不大于5mm。备用的CT端子应短接后接地；每个二次绕组必须有一点可靠接地，并且不允许二点及以上多点接地。电缆的备用芯子应做好防误碰措施；二次电缆应固定，并做好电缆孔的封堵。8、互感器的末屏或屏蔽接地端子或提供绝缘测量的专用端子必须可靠接地。9、互感器本体接地：有两根接地引下线引至不同地点的水平接地体，每根引下线的截面应满足设计要求。10、防爆膜和保护罩检查，防爆膜完整无缺，保护罩安装可靠。11、油漆：油漆完整无缺，相色漆正确。12、交接试验符合试验标准，参见试验报告班组验收意见及 质 量 评 价班长(技术员) : 年 月 日检修部门验收意见及 质 量 评 价主任(专工) :年 月 日 精品文档---下载后可任意编辑运行部验收意见及 质 量 评 价主任(专工):年 月 日 安生部验收意见及质量评价 主任(专工):年 月 日参加验收人员会签
