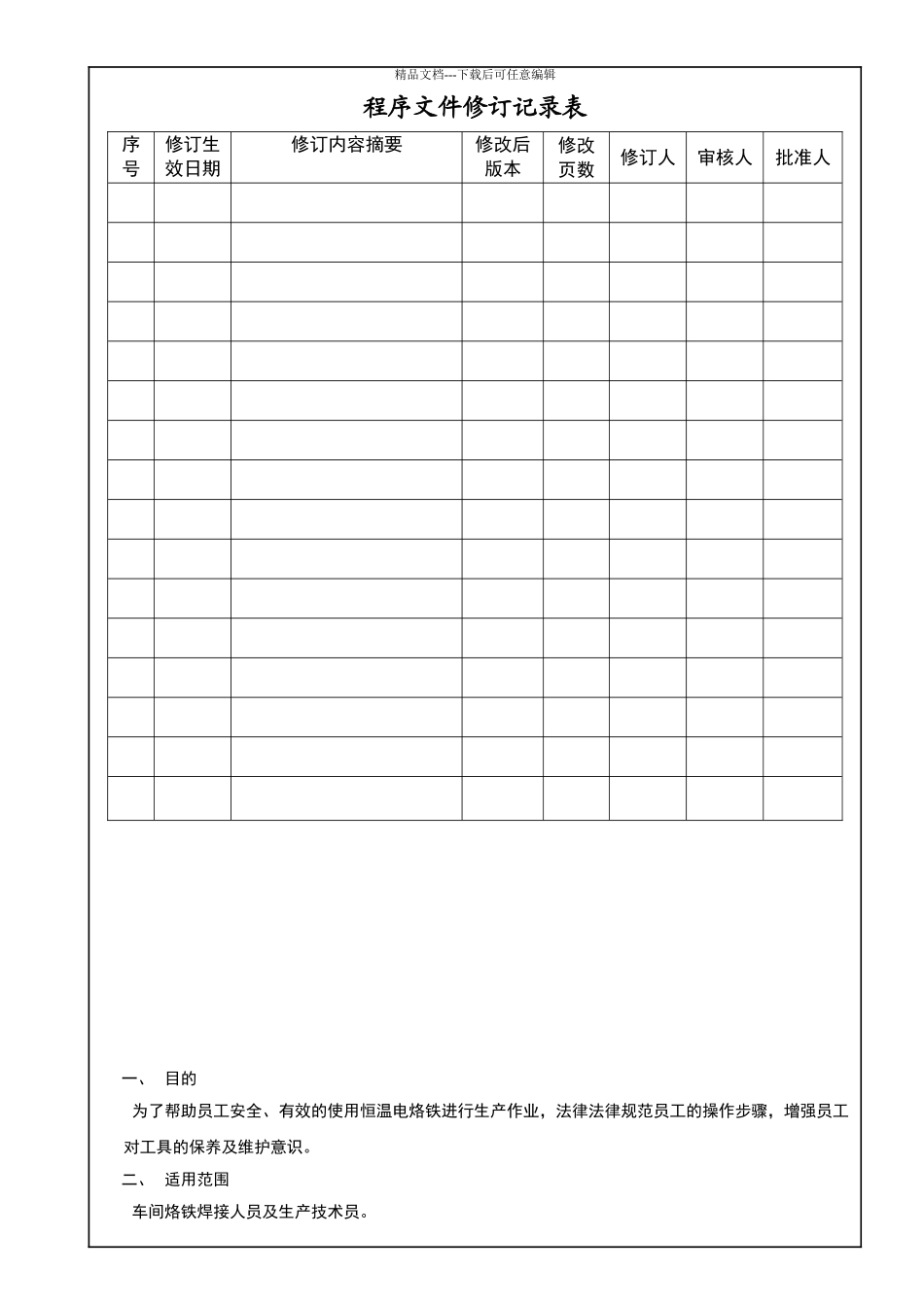

电烙铁操作规范_第1页
1/4

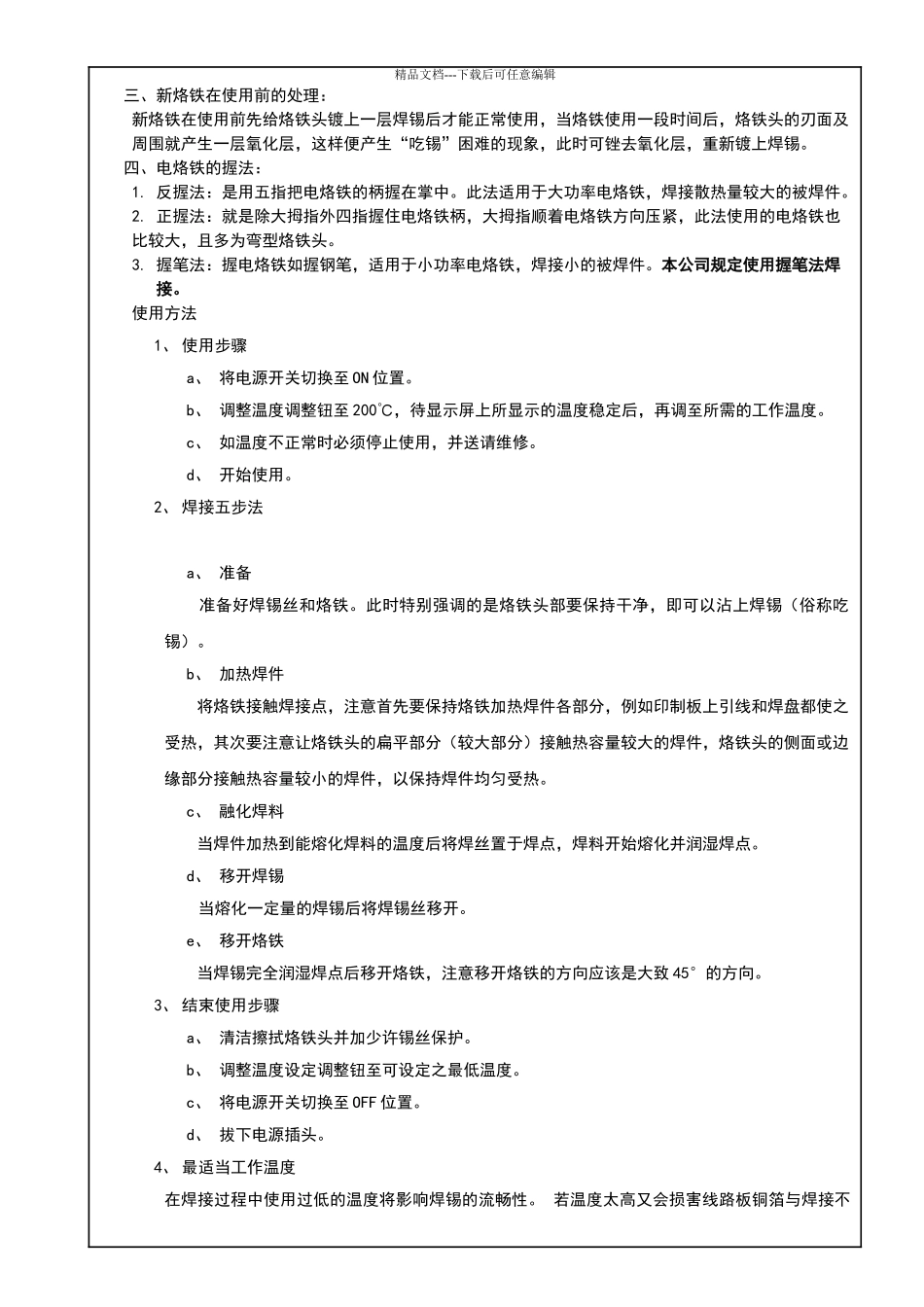

电烙铁操作规范_第2页
2/4

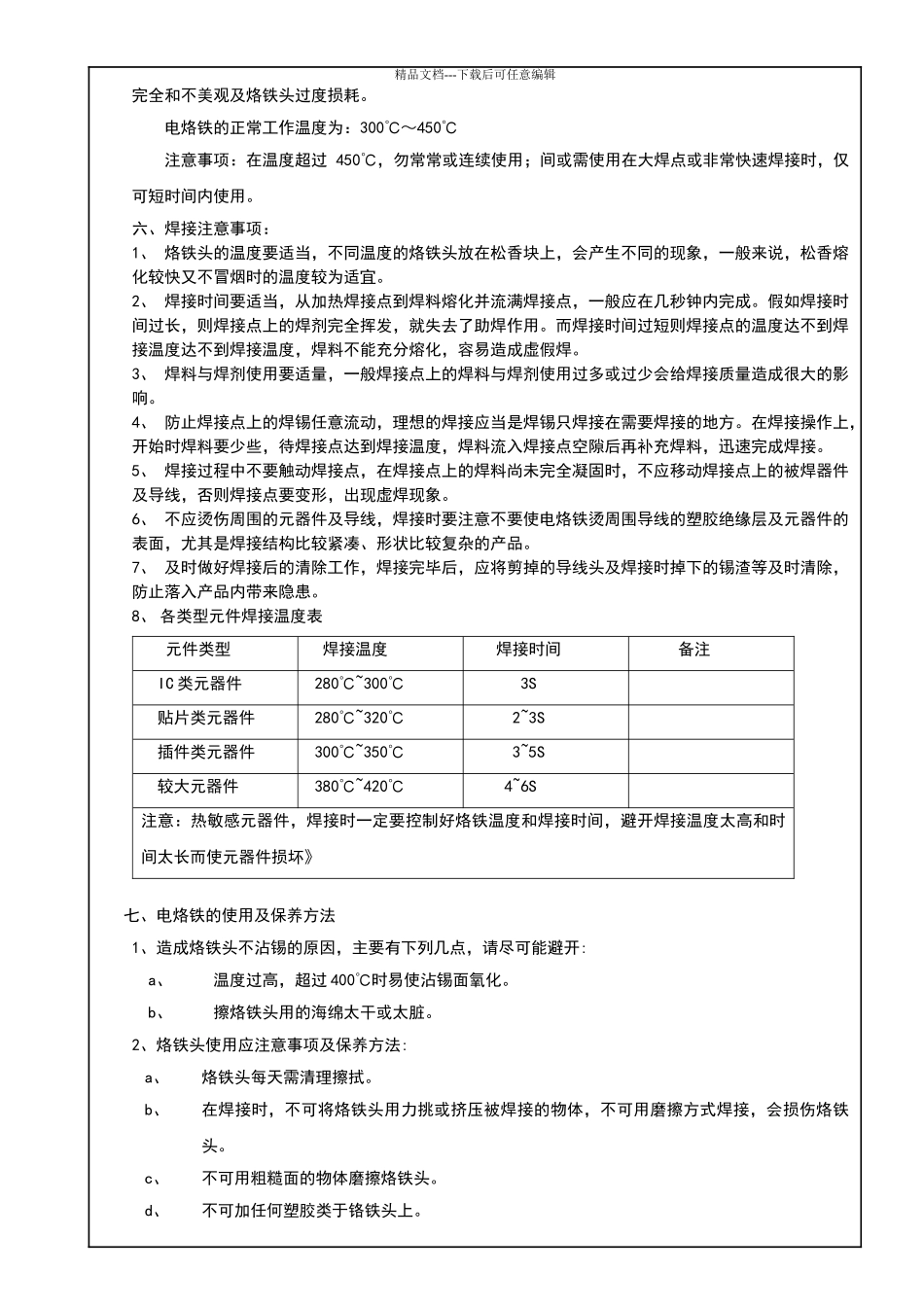

电烙铁操作规范_第3页
3/4
精品文档---下载后可任意编辑程序文件修订记录表序号修订生效日期修订内容摘要修改后版本修改页数修订人审核人批准人一、 目的为了帮助员工安全、有效的使用恒温电烙铁进行生产作业,法律法律规范员工的操作步骤,增强员工对工具的保养及维护意识。二、 适用范围车间烙铁焊接人员及生产技术员。精品文档---下载后可任意编辑三、新烙铁在使用前的处理:新烙铁在使用前先给烙铁头镀上一层焊锡后才能正常使用,当烙铁使用一段时间后,烙铁头的刃面及周围就产生一层氧化层,这样便产生“吃锡”困难的现象,此时可锉去氧化层,重新镀上焊锡。四、电烙铁的握法:1. 反握法:是用五指把电烙铁的柄握在掌中。此法适用于大功率电烙铁,焊接散热量较大的被焊件。2. 正握法:就是除大拇指外四指握住电烙铁柄,大拇指顺着电烙铁方向压紧,此法使用的电烙铁也比较大,且多为弯型烙铁头。3. 握笔法:握电烙铁如握钢笔,适用于小功率电烙铁,焊接小的被焊件。本公司规定使用握笔法焊接。 使用方法1、 使用步骤a、 将电源开关切换至 ON 位置。b、 调整温度调整钮至 200℃,待显示屏上所显示的温度稳定后,再调至所需的工作温度。c、 如温度不正常时必须停止使用,并送请维修。d、 开始使用。2、 焊接五步法a、 准备 准备好焊锡丝和烙铁。此时特别强调的是烙铁头部要保持干净,即可以沾上焊锡(俗称吃锡)。b、 加热焊件将烙铁接触焊接点,注意首先要保持烙铁加热焊件各部分,例如印制板上引线和焊盘都使之受热,其次要注意让烙铁头的扁平部分(较大部分)接触热容量较大的焊件,烙铁头的侧面或边缘部分接触热容量较小的焊件,以保持焊件均匀受热。c、 融化焊料当焊件加热到能熔化焊料的温度后将焊丝置于焊点,焊料开始熔化并润湿焊点。d、 移开焊锡当熔化一定量的焊锡后将焊锡丝移开。e、 移开烙铁 当焊锡完全润湿焊点后移开烙铁,注意移开烙铁的方向应该是大致 45°的方向。3、 结束使用步骤a、 清洁擦拭烙铁头并加少许锡丝保护。b、 调整温度设定调整钮至可设定之最低温度。c、 将电源开关切换至 OFF 位置。d、 拔下电源插头。4、 最适当工作温度在焊接过程中使用过低的温度将影响焊锡的流畅性。 若温度太高又会损害线路板铜箔与焊接不精品文档---下载后可任意编辑完全和不美观及烙铁头过度损耗。电烙铁的正常工作温度为:300℃~450℃注意事项:在温度超过 450℃,勿常常或连续使用;间或需使用在大焊点或非常快速焊接时,仅可...
