电缆套管安装工艺标准

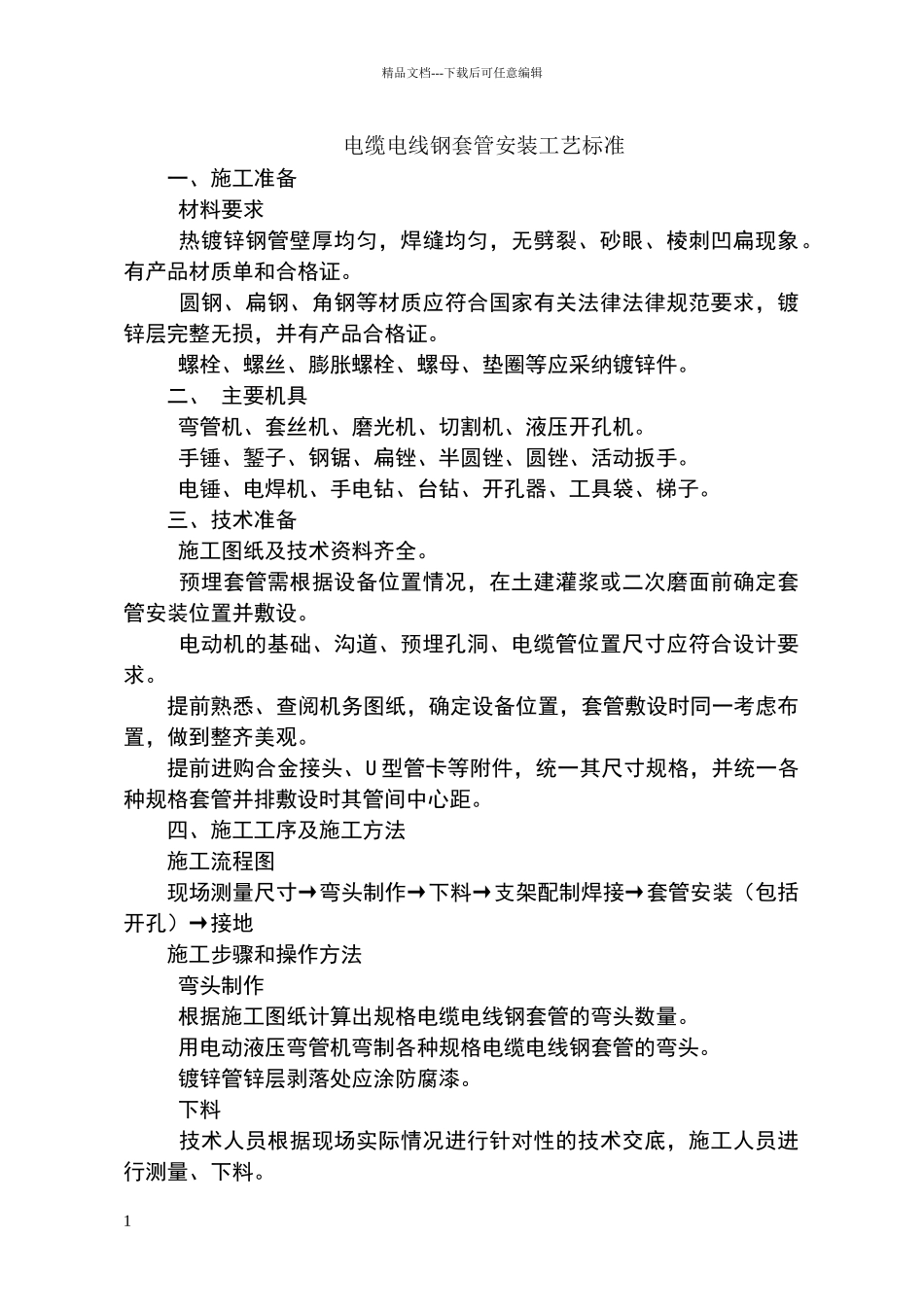

电缆套管安装工艺标准_第1页
1/3

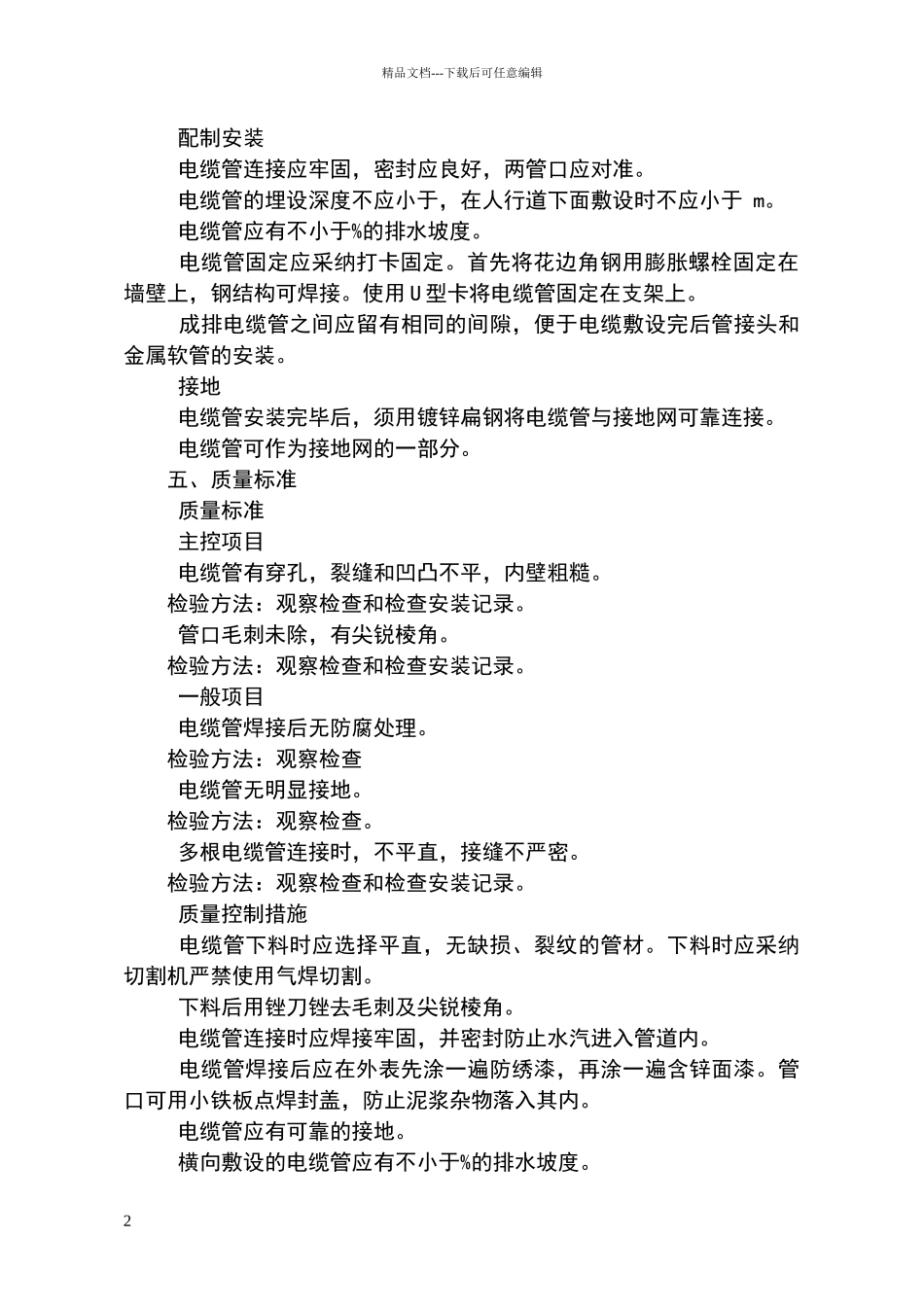

电缆套管安装工艺标准_第2页
2/3

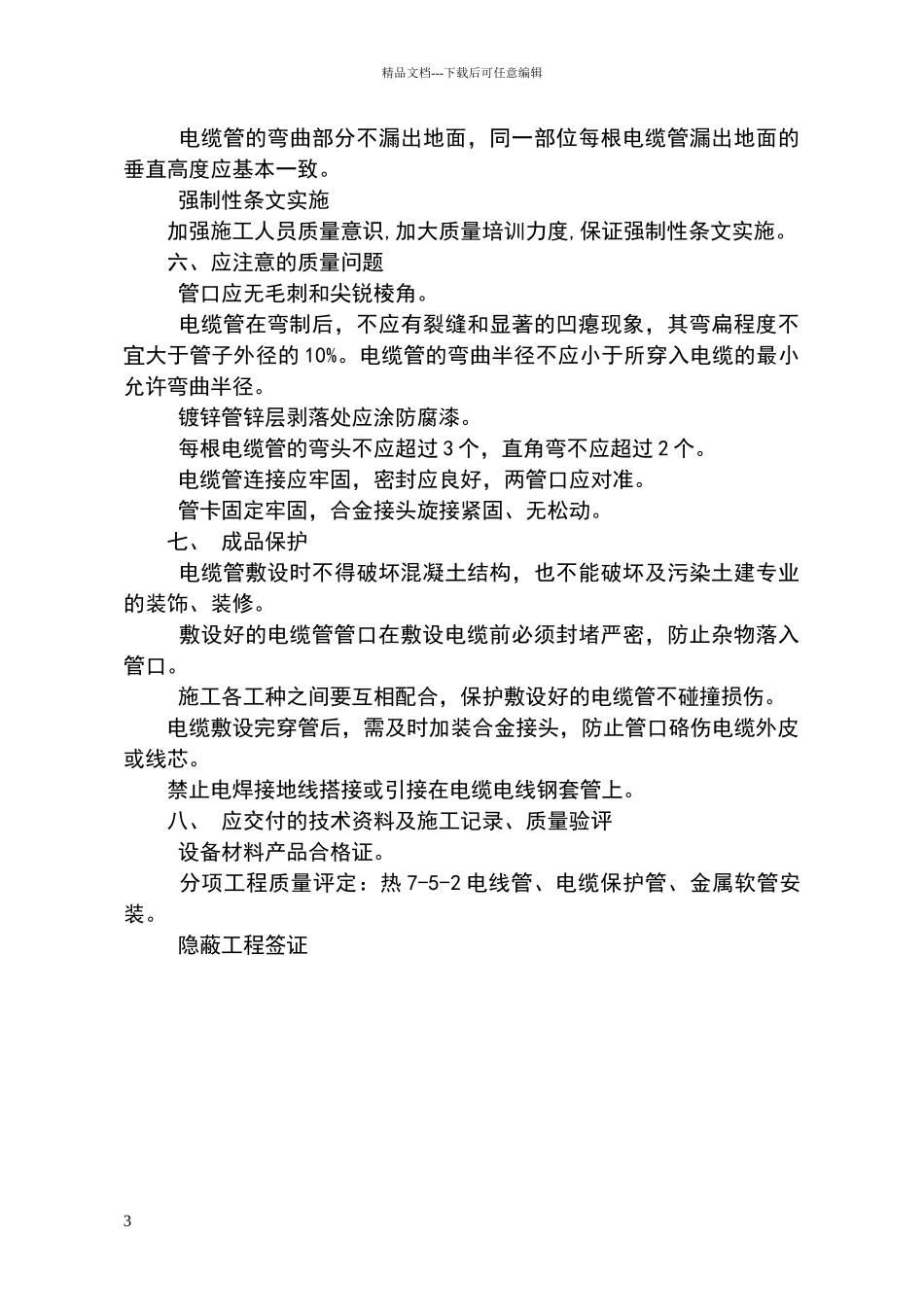

电缆套管安装工艺标准_第3页
3/3
精品文档---下载后可任意编辑电缆电线钢套管安装工艺标准一、施工准备 材料要求 热镀锌钢管壁厚均匀,焊缝均匀,无劈裂、砂眼、棱刺凹扁现象。有产品材质单和合格证。 圆钢、扁钢、角钢等材质应符合国家有关法律法律规范要求,镀锌层完整无损,并有产品合格证。 螺栓、螺丝、膨胀螺栓、螺母、垫圈等应采纳镀锌件。二、 主要机具 弯管机、套丝机、磨光机、切割机、液压开孔机。 手锤、錾子、钢锯、扁锉、半圆锉、圆锉、活动扳手。 电锤、电焊机、手电钻、台钻、开孔器、工具袋、梯子。三、技术准备 施工图纸及技术资料齐全。 预埋套管需根据设备位置情况,在土建灌浆或二次磨面前确定套管安装位置并敷设。 电动机的基础、沟道、预埋孔洞、电缆管位置尺寸应符合设计要求。提前熟悉、查阅机务图纸,确定设备位置,套管敷设时同一考虑布置,做到整齐美观。提前进购合金接头、U 型管卡等附件,统一其尺寸规格,并统一各种规格套管并排敷设时其管间中心距。四、施工工序及施工方法施工流程图现场测量尺寸→弯头制作→下料→支架配制焊接→套管安装(包括开孔)→接地施工步骤和操作方法 弯头制作 根据施工图纸计算出规格电缆电线钢套管的弯头数量。 用电动液压弯管机弯制各种规格电缆电线钢套管的弯头。 镀锌管锌层剥落处应涂防腐漆。 下料 技术人员根据现场实际情况进行针对性的技术交底,施工人员进行测量、下料。1精品文档---下载后可任意编辑 配制安装 电缆管连接应牢固,密封应良好,两管口应对准。 电缆管的埋设深度不应小于,在人行道下面敷设时不应小于 m。 电缆管应有不小于%的排水坡度。 电缆管固定应采纳打卡固定。首先将花边角钢用膨胀螺栓固定在墙壁上,钢结构可焊接。使用 U 型卡将电缆管固定在支架上。 成排电缆管之间应留有相同的间隙,便于电缆敷设完后管接头和金属软管的安装。 接地 电缆管安装完毕后,须用镀锌扁钢将电缆管与接地网可靠连接。 电缆管可作为接地网的一部分。五、质量标准 质量标准 主控项目 电缆管有穿孔,裂缝和凹凸不平,内壁粗糙。检验方法:观察检查和检查安装记录。 管口毛刺未除,有尖锐棱角。检验方法:观察检查和检查安装记录。 一般项目 电缆管焊接后无防腐处理。检验方法:观察检查 电缆管无明显接地。检验方法:观察检查。 多根电缆管连接时,不平直,接缝不严密。检验方法:观察检查和检查安装记录。 质量控制措施 电缆管下料时应选择平直,无缺损、裂纹的管材。...
