电缆敷设规范

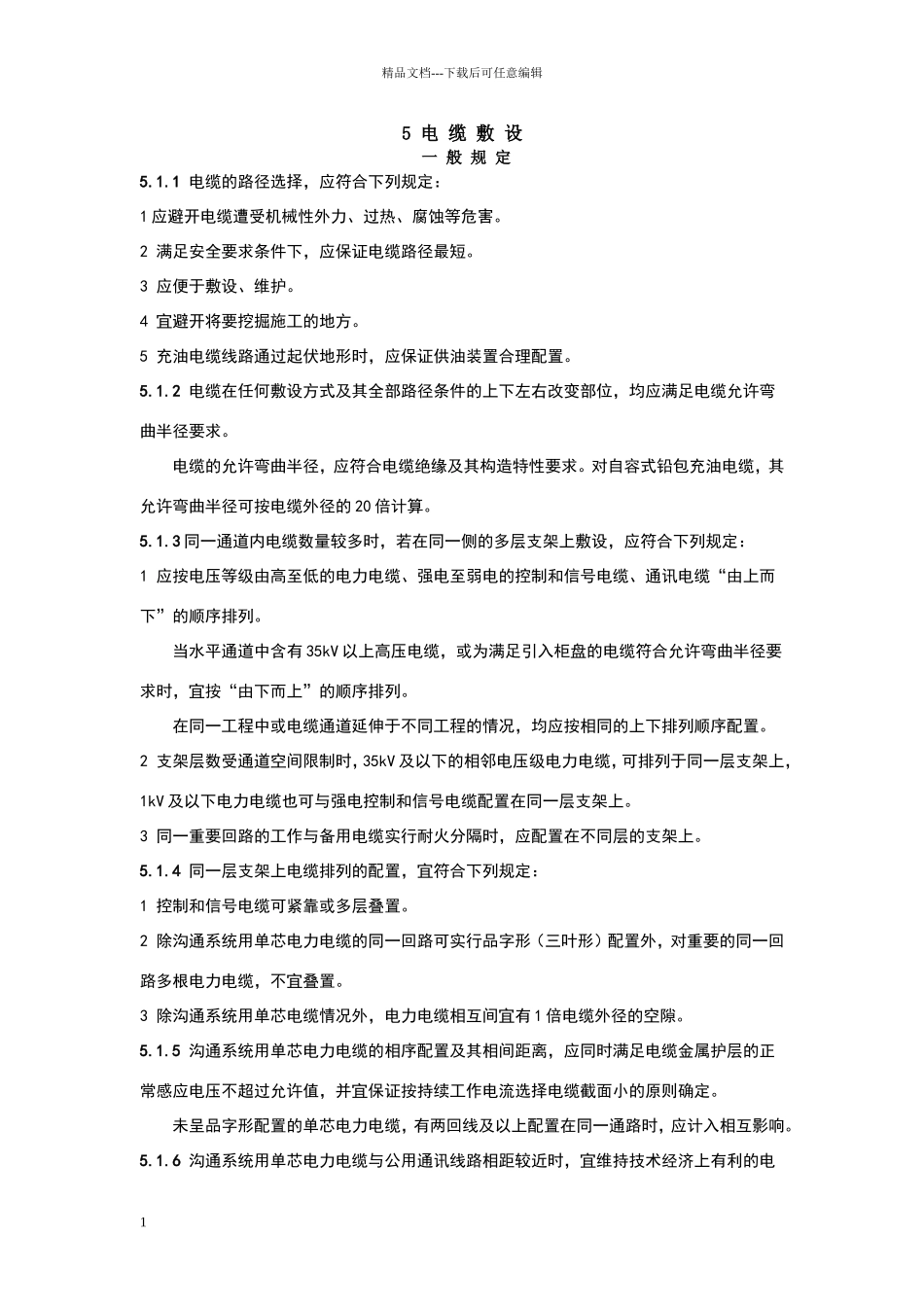

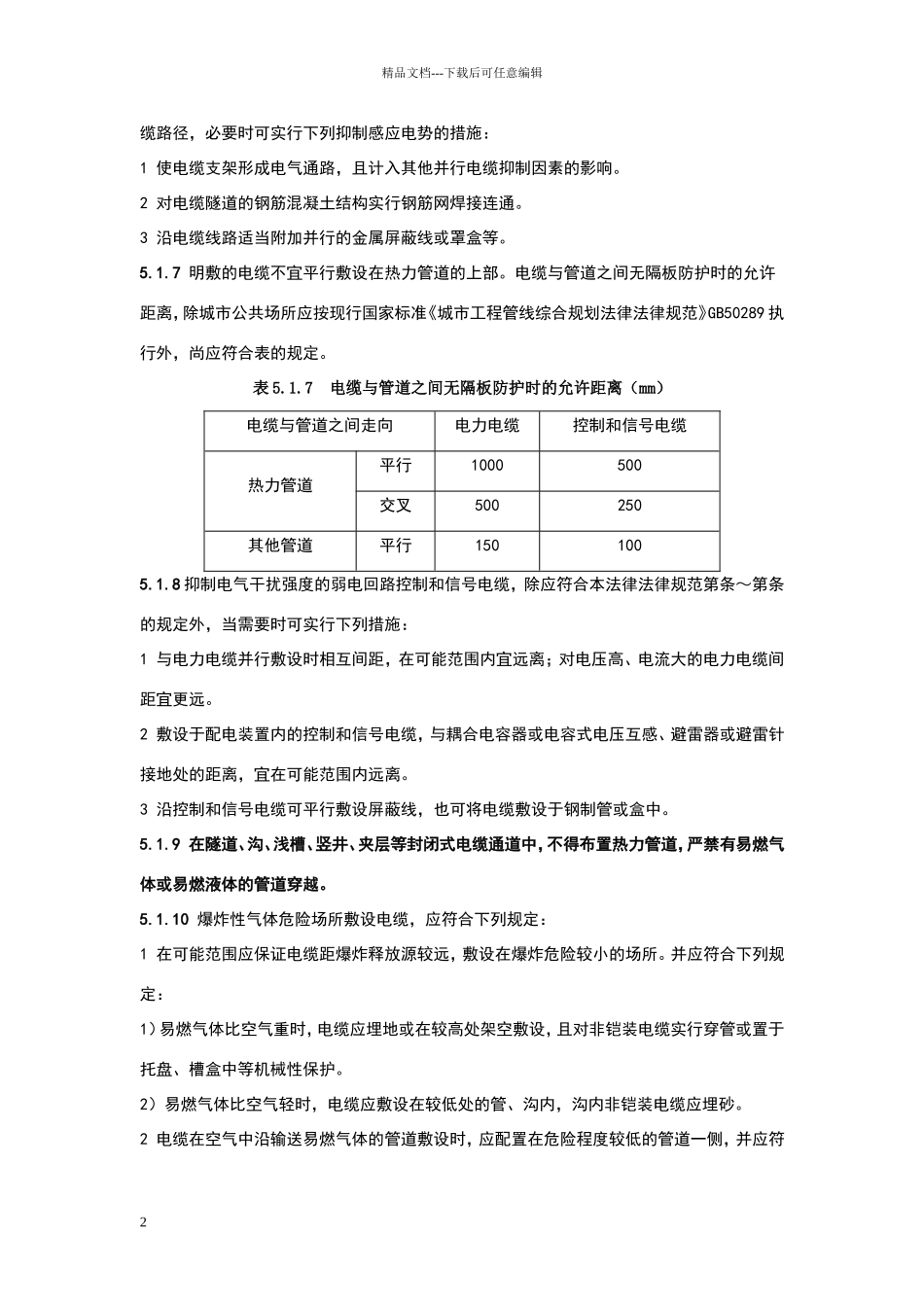

精品文档---下载后可任意编辑5 电 缆 敷 设 一 般 规 定5.1.1 电缆的路径选择，应符合下列规定：1 应避开电缆遭受机械性外力、过热、腐蚀等危害。2 满足安全要求条件下，应保证电缆路径最短。3 应便于敷设、维护。4 宜避开将要挖掘施工的地方。5 充油电缆线路通过起伏地形时，应保证供油装置合理配置。5.1.2 电缆在任何敷设方式及其全部路径条件的上下左右改变部位，均应满足电缆允许弯曲半径要求。 电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。对自容式铅包充油电缆，其允许弯曲半径可按电缆外径的 20 倍计算。5.1.3 同一通道内电缆数量较多时，若在同一侧的多层支架上敷设，应符合下列规定：1 应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆“由上而下”的顺序排列。 当水平通道中含有 35kV 以上高压电缆，或为满足引入柜盘的电缆符合允许弯曲半径要求时，宜按“由下而上”的顺序排列。 在同一工程中或电缆通道延伸于不同工程的情况，均应按相同的上下排列顺序配置。2 支架层数受通道空间限制时，35kV 及以下的相邻电压级电力电缆，可排列于同一层支架上，1kV 及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。3 同一重要回路的工作与备用电缆实行耐火分隔时，应配置在不同层的支架上。5.1.4 同一层支架上电缆排列的配置，宜符合下列规定：1 控制和信号电缆可紧靠或多层叠置。2 除沟通系统用单芯电力电缆的同一回路可实行品字形（三叶形）配置外，对重要的同一回路多根电力电缆，不宜叠置。3 除沟通系统用单芯电缆情况外，电力电缆相互间宜有 1 倍电缆外径的空隙。5.1.5 沟通系统用单芯电力电缆的相序配置及其相间距离，应同时满足电缆金属护层的正常感应电压不超过允许值，并宜保证按持续工作电流选择电缆截面小的原则确定。未呈品字形配置的单芯电力电缆，有两回线及以上配置在同一通路时，应计入相互影响。5.1.6 沟通系统用单芯电力电缆与公用通讯线路相距较近时，宜维持技术经济上有利的电1精品文档---下载后可任意编辑缆路径，必要时可实行下列抑制感应电势的措施：1 使电缆支架形成电气通路，且计入其他并行电缆抑制因素的影响。2 对电缆隧道的钢筋混凝土结构实行钢筋网焊接连通。3 沿电缆线路适当附加并行的金属屏蔽线或罩盒等。5.1.7 明敷的电缆不宜平行敷设在热力管道的上部。电缆与管道之间无隔板防护时的允许距离，除城市公共场所应按现行国家...
