电脑主板知识详解：主板结构

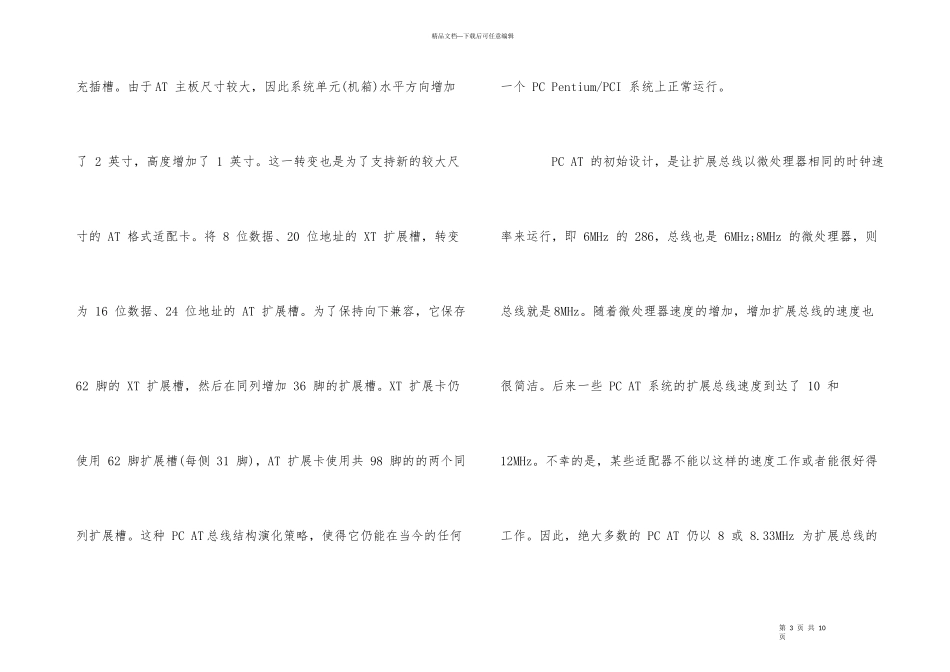

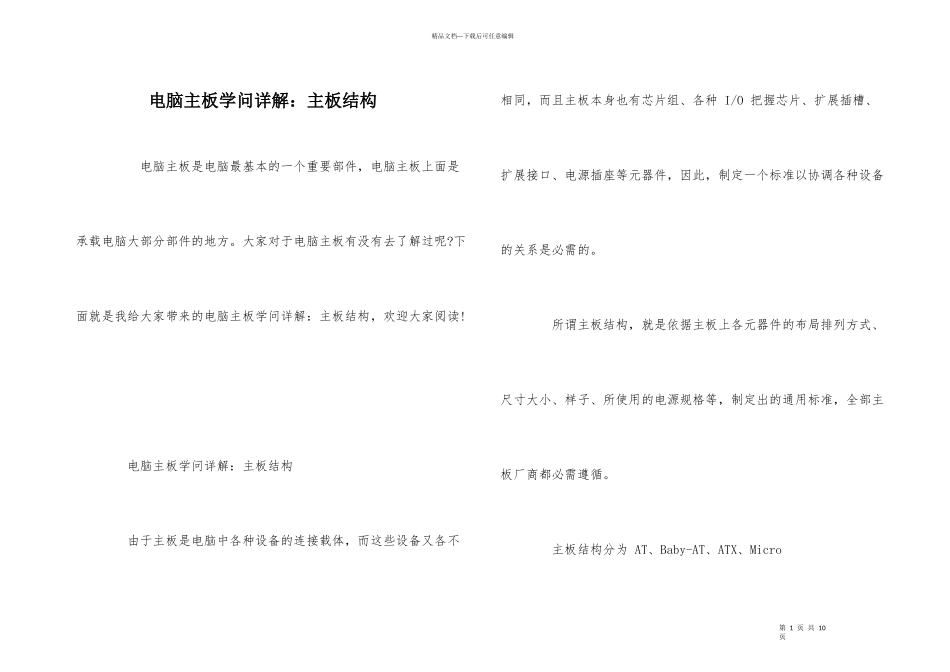

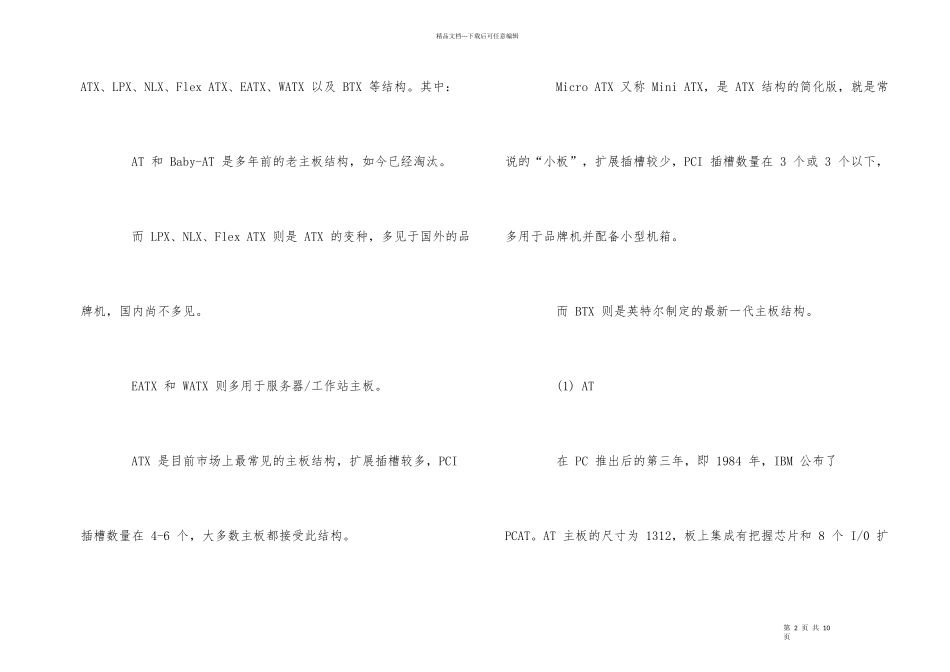

第 1 页 共 10 页精品文档---下载后可任意编辑电脑主板学问详解：主板结构 电脑主板是电脑最基本的一个重要部件，电脑主板上面是承载电脑大部分部件的地方。大家对于电脑主板有没有去了解过呢?下面就是我给大家带来的电脑主板学问详解：主板结构，欢迎大家阅读! 电脑主板学问详解：主板结构 由于主板是电脑中各种设备的连接载体，而这些设备又各不相同，而且主板本身也有芯片组、各种 I/O 把握芯片、扩展插槽、扩展接口、电源插座等元器件，因此，制定一个标准以协调各种设备的关系是必需的。 所谓主板结构，就是依据主板上各元器件的布局排列方式、尺寸大小、样子、所使用的电源规格等，制定出的通用标准，全部主板厂商都必需遵循。 主板结构分为 AT、Baby-AT、ATX、Micro 第 2 页 共 10 页精品文档---下载后可任意编辑ATX、LPX、NLX、Flex ATX、EATX、WATX 以及 BTX 等结构。其中： AT 和 Baby-AT 是多年前的老主板结构，如今已经淘汰。 而 LPX、NLX、Flex ATX 则是 ATX 的变种，多见于国外的品牌机，国内尚不多见。 EATX 和 WATX 则多用于服务器/工作站主板。 ATX 是目前市场上最常见的主板结构，扩展插槽较多，PCI 插槽数量在 4-6 个，大多数主板都接受此结构。 Micro ATX 又称 Mini ATX，是 ATX 结构的简化版，就是常说的“小板”，扩展插槽较少，PCI 插槽数量在 3 个或 3 个以下，多用于品牌机并配备小型机箱。 而 BTX 则是英特尔制定的最新一代主板结构。 (1) AT 在 PC 推出后的第三年，即 1984 年，IBM 公布了 PCAT。AT 主板的尺寸为 1312，板上集成有把握芯片和 8 个 I/0 扩第 3 页 共 10 页精品文档---下载后可任意编辑充插槽。由于 AT 主板尺寸较大，因此系统单元(机箱)水平方向增加了 2 英寸，高度增加了 1 英寸。这一转变也是为了支持新的较大尺寸的 AT 格式适配卡。将 8 位数据、20 位地址的 XT 扩展槽，转变为 16 位数据、24 位地址的 AT 扩展槽。为了保持向下兼容，它保存 62 脚的 XT 扩展槽，然后在同列增加 36 脚的扩展槽。XT 扩展卡仍使用 62 脚扩展槽(每侧 31 脚)，AT 扩展卡使用共 98 脚的的两个同列扩展槽。这种 PC AT 总线结构演化策略，使得它仍能在当今的任何一个 PC Pentium/PCI 系统上正常运行。 PC AT 的初始设计，是让扩展总线以微处理器相同的时钟速率来运行，即 6MHz 的 286，总线也是...
