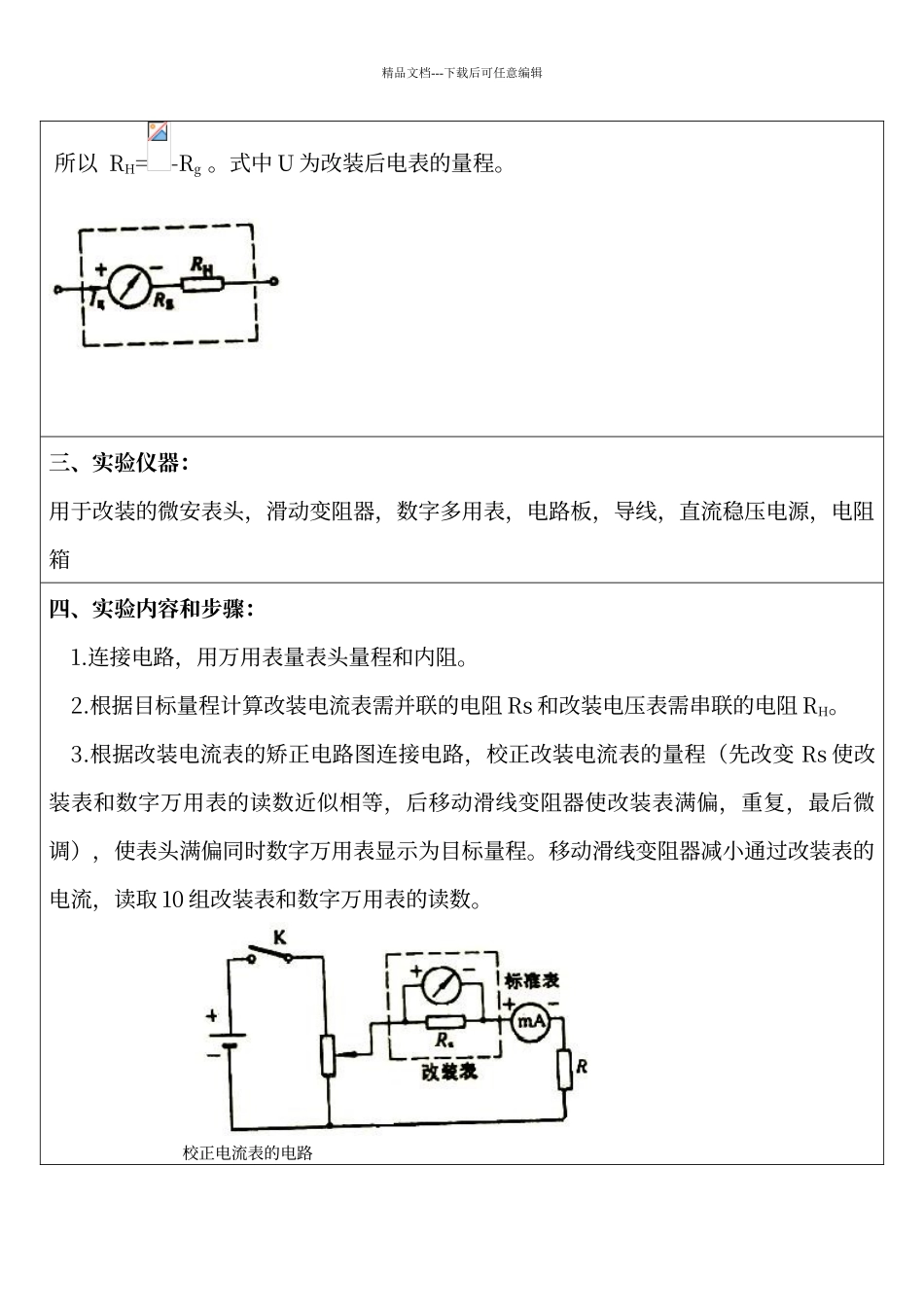

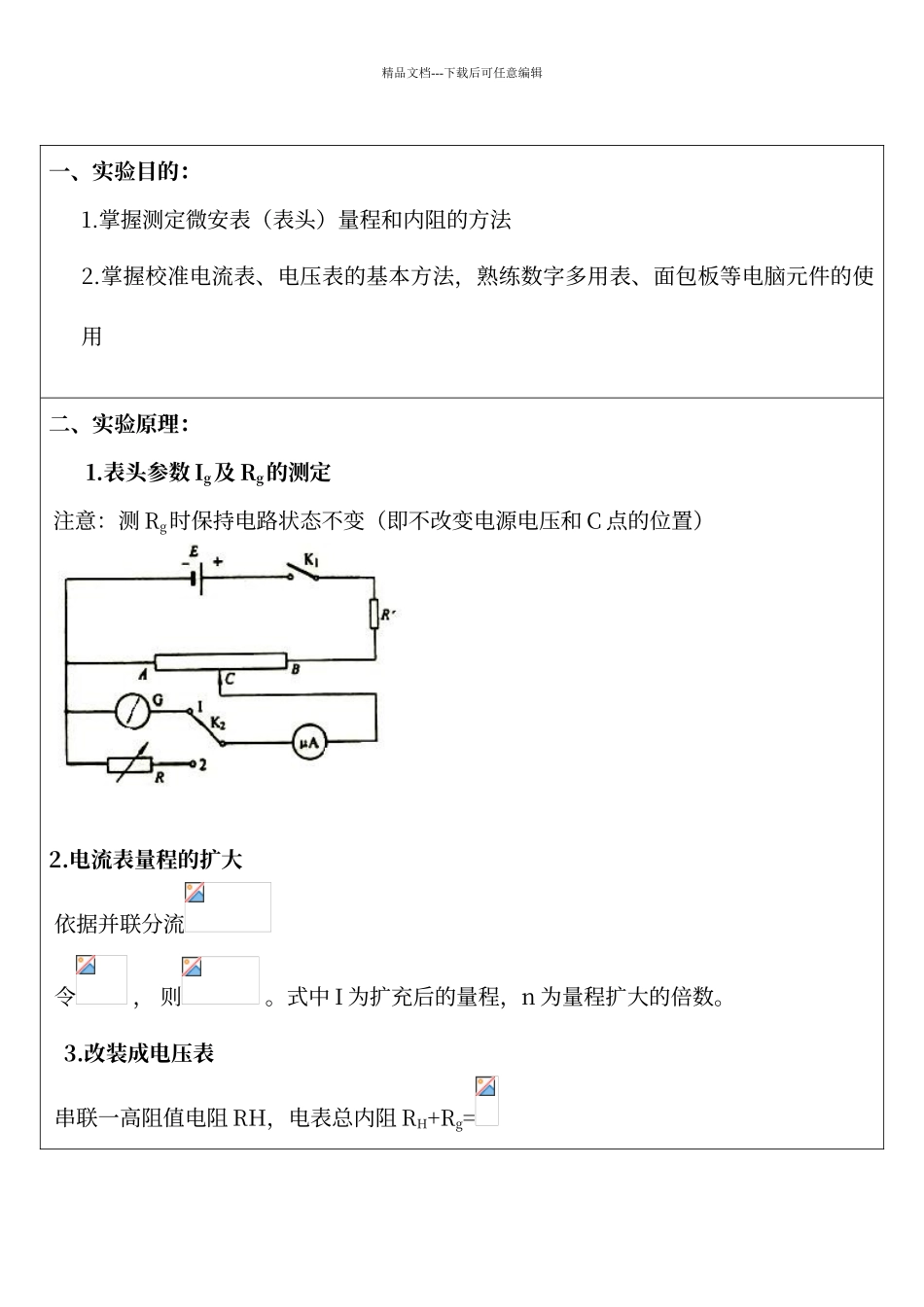

精品文档---下载后可任意编辑 一、实验目的：1.掌握测定微安表（表头）量程和内阻的方法2.掌握校准电流表、电压表的基本方法，熟练数字多用表、面包板等电脑元件的使用二、实验原理：1.表头参数 Ig及 Rg的测定 注意：测 Rg时保持电路状态不变（即不改变电源电压和 C 点的位置）2.电流表量程的扩大 依据并联分流 令 ， 则 。式中 I 为扩充后的量程，n 为量程扩大的倍数。 3.改装成电压表 串联一高阻值电阻 RH，电表总内阻 RH+Rg=精品文档---下载后可任意编辑 所以 RH=-Rg 。式中 U 为改装后电表的量程。 三、实验仪器：用于改装的微安表头，滑动变阻器，数字多用表，电路板，导线，直流稳压电源，电阻箱四、实验内容和步骤：1.连接电路，用万用表量表头量程和内阻。2.根据目标量程计算改装电流表需并联的电阻 Rs 和改装电压表需串联的电阻 RH。3.根据改装电流表的矫正电路图连接电路，校正改装电流表的量程（先改变 Rs 使改装表和数字万用表的读数近似相等，后移动滑线变阻器使改装表满偏，重复，最后微调），使表头满偏同时数字万用表显示为目标量程。移动滑线变阻器减小通过改装表的电流，读取 10 组改装表和数字万用表的读数。 校正电流表的电路精品文档---下载后可任意编辑4.根据改装电压表的校正电路图连接电路，校正改装电流表的量程（移动滑线变阻器使万用表为目标量程，改变 RH使表头满偏），使表头满偏同时数字万用表显示为目标量程。移动滑线变阻器减小通过改装表的电流，读取 10 组改装表和数字万用表的读数。 校正电压表的电路 RH=-Rg五、实验数据与处理：1.表头参数值：Ig=μA;Rg=Ω2.改装电流表 量程：5mA Rs=ΩI 标(mA)I 改(mA)△I(mA)0精品文档---下载后可任意编辑E=*100%=*100%=% 改装电流表等级为3.改装电压表 量程：5V RH=ΩU 标（V）U 改（V）△U（V）精品文档---下载后可任意编辑E=*100%=*100%=% 改装电压表等级为六、误差分析：1.由于表头本身存着系统误差，分流电阻、分压电阻也具有误差，经改装后的电表也必定存在误差(由上述因素的传递和累积引起的误差)。2.毫安表改装后，需要对满量程进行调节，即改变 R1，R2 使满量程时改装表与标准表读数一致。一般 R1，R2 的实验值与理论计算值不完全相同，因为在计算时没有考虑导线电阻，接触电阻、Rg 测量误差等产生的影响。3.表头本身精度有限，即使改装表与标准表在满量程时指示数一致，在其它测量点的读数也可能存在误差。
