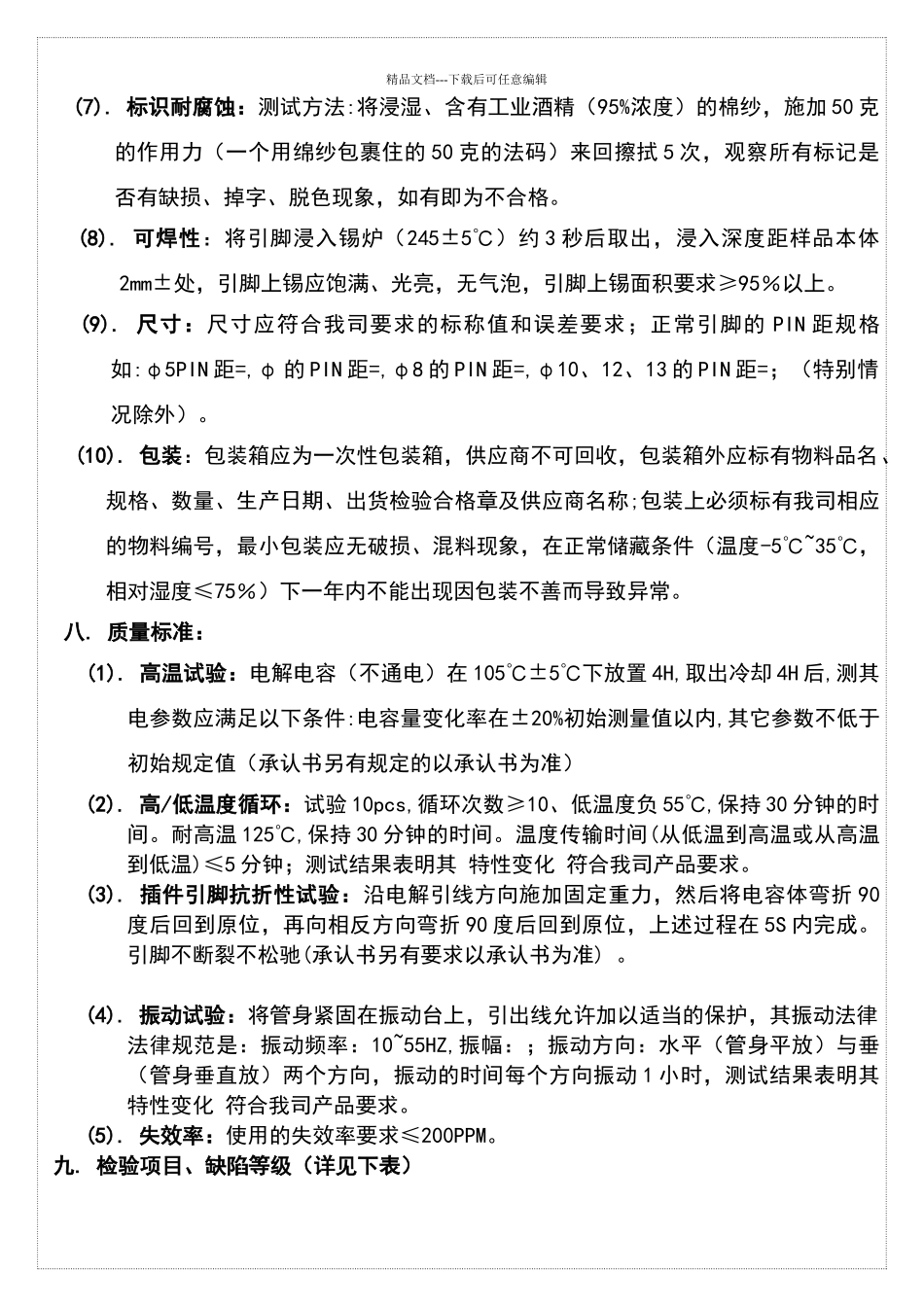

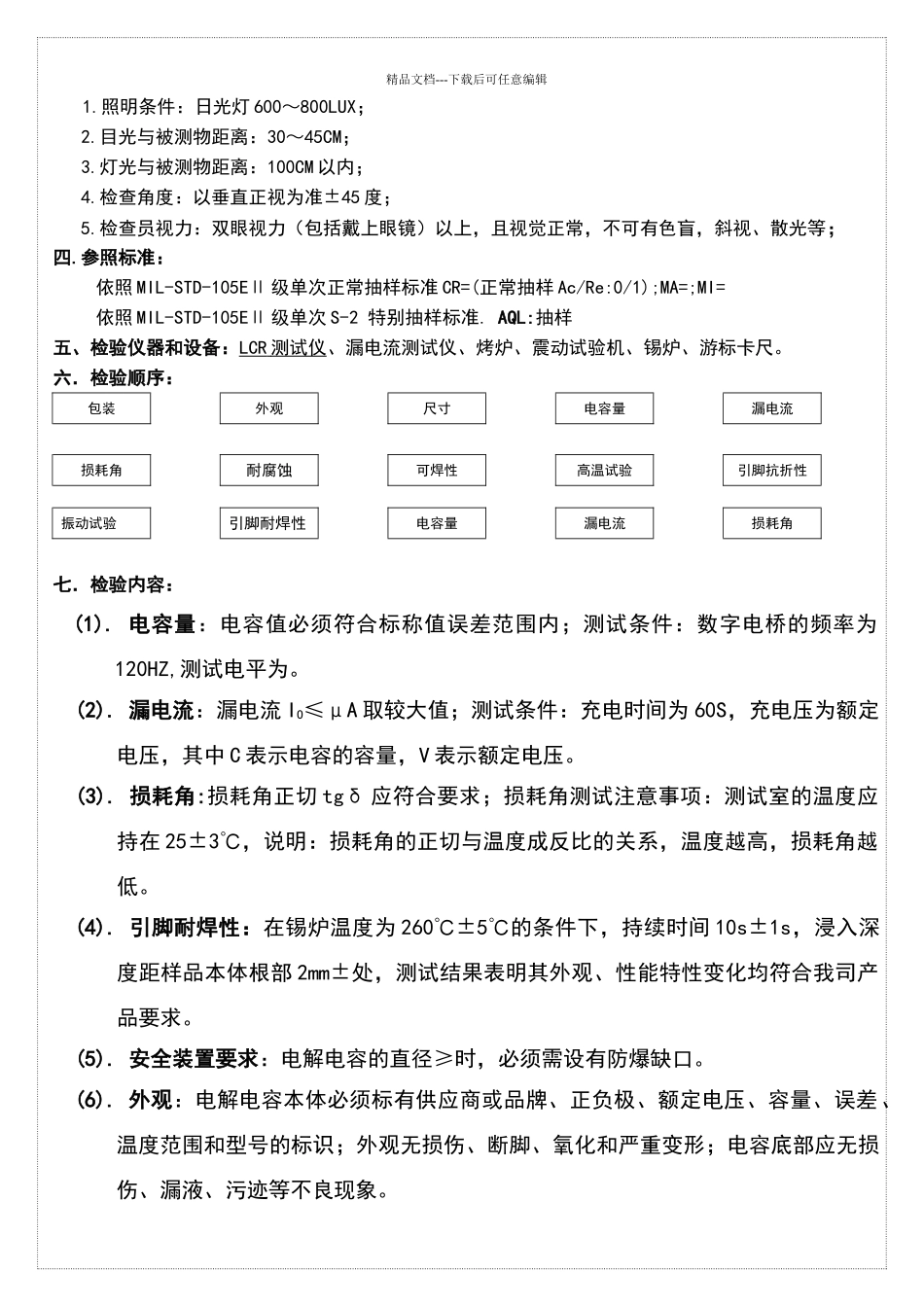

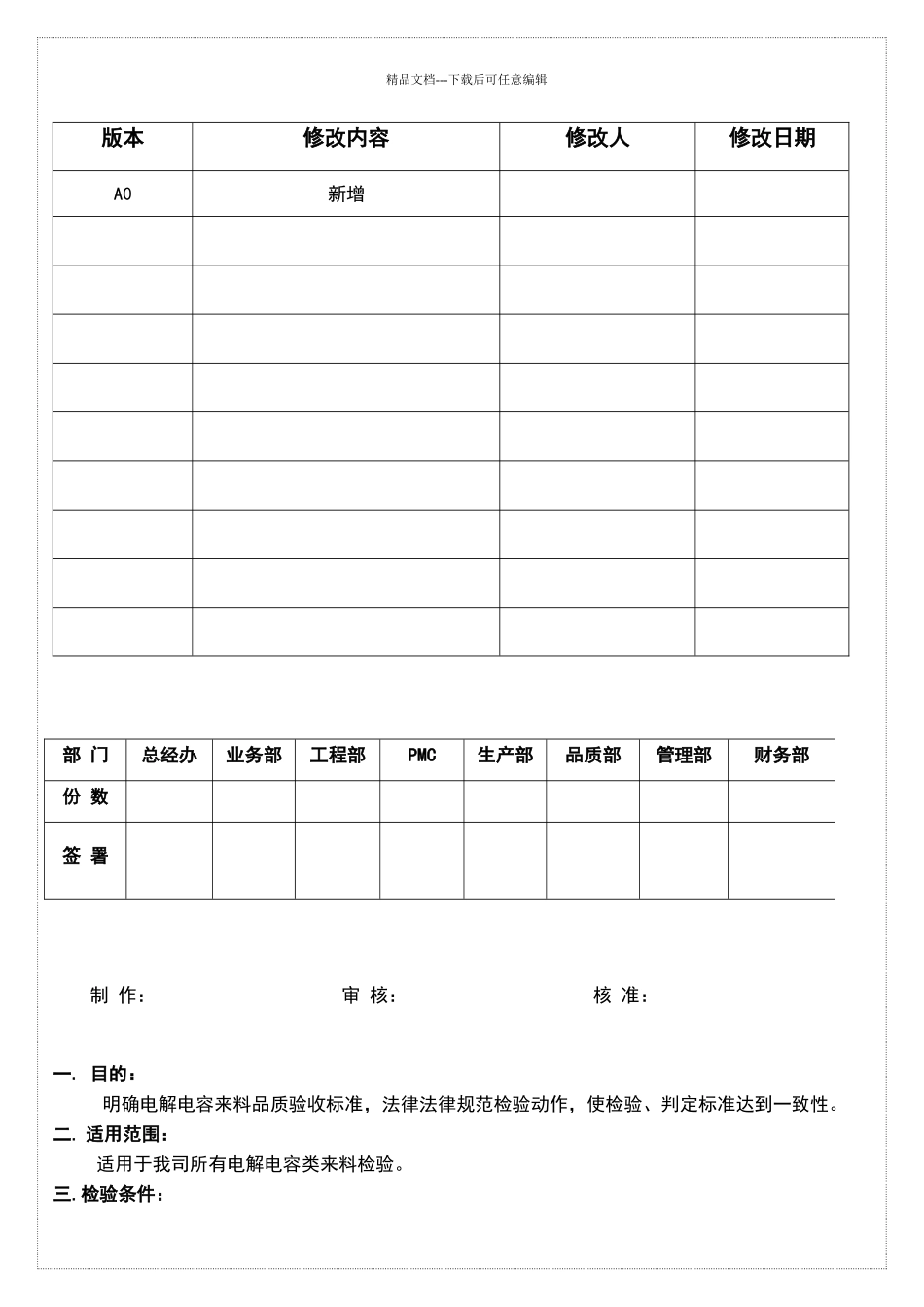

精品文档---下载后可任意编辑版本修改内容修改人修改日期A0新增部 门总经办业务部工程部PMC生产部品质部管理部财务部份 数签 署 制 作： 审 核： 核 准：一. 目的：明确电解电容来料品质验收标准，法律法律规范检验动作，使检验、判定标准达到一致性。二. 适用范围： 适用于我司所有电解电容类来料检验。三.检验条件：精品文档---下载后可任意编辑 1.照明条件：日光灯 600～800LUX； 2.目光与被测物距离：30～45CM； 3.灯光与被测物距离：100CM 以内； 4.检查角度：以垂直正视为准±45 度； 5.检查员视力：双眼视力（包括戴上眼镜）以上，且视觉正常，不可有色盲，斜视、散光等；四.参照标准：依照 MIL-STD-105EⅡ 级单次正常抽样标准 CR=(正常抽样 Ac/Re:0/1);MA=;MI=依照 MIL-STD-105EⅡ 级单次 S-2 特别抽样标准. AQL:抽样五、检验仪器和设备：LCR 测试仪 、漏电流测试仪、烤炉、震动试验机、锡炉、游标卡尺。六．检验顺序：包装外观尺寸电容量漏电流 损耗角耐腐蚀可焊性高温试验引脚抗折性振动试验引脚耐焊性电容量漏电流损耗角七．检验内容： (1). 电容量：电容值必须符合标称值误差范围内；测试条件：数字电桥的频率为120HZ,测试电平为。(2). 漏电流：漏电流 IO≤μA 取较大值；测试条件：充电时间为 60S，充电压为额定电压，其中 C 表示电容的容量，V 表示额定电压。(3). 损耗角:损耗角正切 tgδ 应符合要求；损耗角测试注意事项：测试室的温度应持在 25±3℃，说明：损耗角的正切与温度成反比的关系，温度越高，损耗角越低。(4). 引脚耐焊性：在锡炉温度为 260℃±5℃的条件下，持续时间 10s±1s，浸入深度距样品本体根部 2mm±处，测试结果表明其外观、性能特性变化均符合我司产品要求。(5). 安全装置要求：电解电容的直径≥时，必须需设有防爆缺口。(6). 外观：电解电容本体必须标有供应商或品牌、正负极、额定电压、容量、误差、温度范围和型号的标识；外观无损伤、断脚、氧化和严重变形；电容底部应无损伤、漏液、污迹等不良现象。精品文档---下载后可任意编辑(7). 标识耐腐蚀：测试方法:将浸湿、含有工业酒精（95%浓度）的棉纱，施加 50 克的作用力（一个用绵纱包裹住的 50 克的法码）来回擦拭 5 次，观察所有标记是否有缺损、掉字、脱色现象，如有即为不合格。(8). 可焊性：将引脚浸入锡炉（245±5℃）约 3 秒后取出，浸入深度距样品本体2mm±处，引脚上锡应饱满、光...
