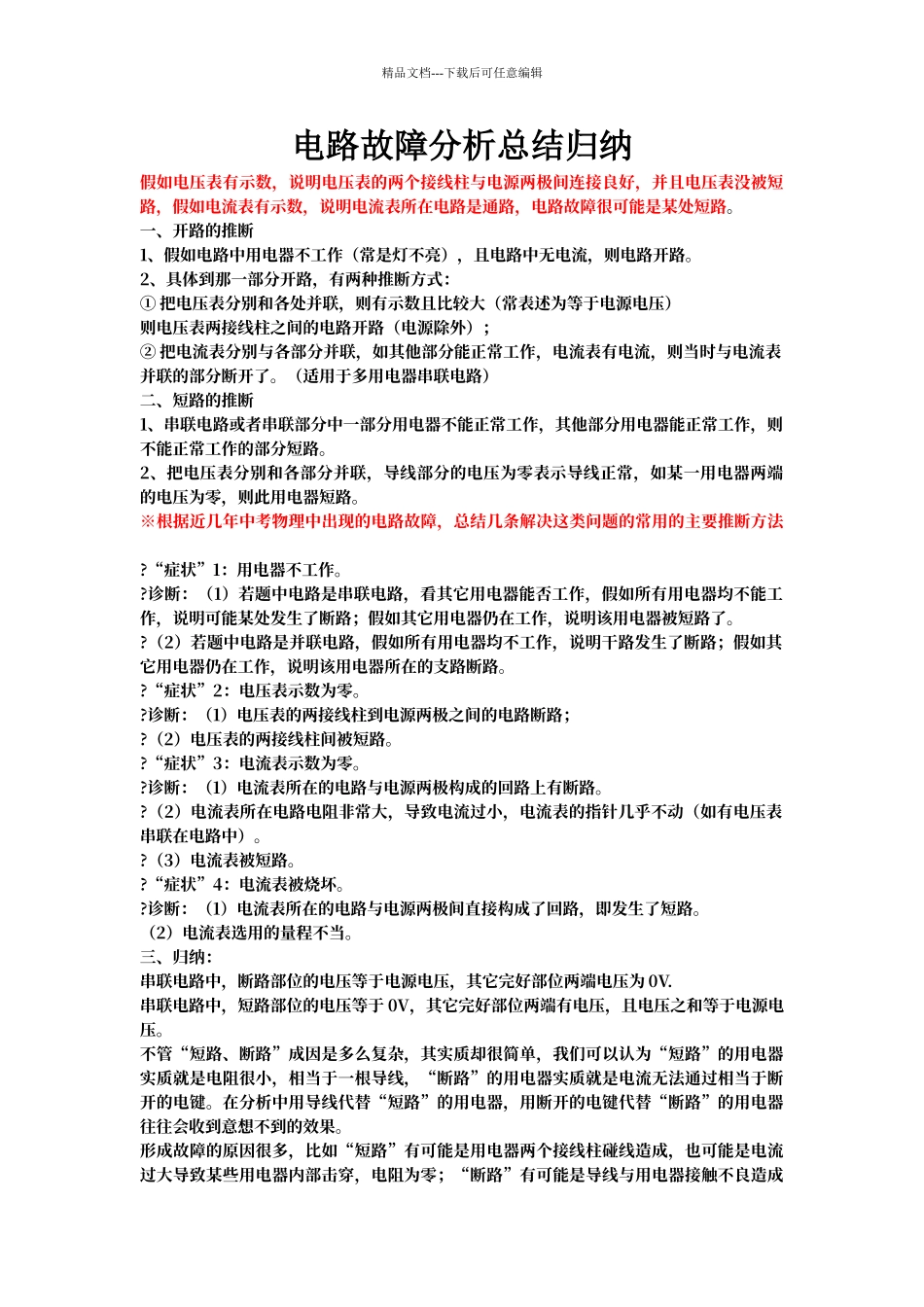

精品文档---下载后可任意编辑电路故障分析总结归纳假如电压表有示数，说明电压表的两个接线柱与电源两极间连接良好，并且电压表没被短路，假如电流表有示数，说明电流表所在电路是通路，电路故障很可能是某处短路。 一、开路的推断 1、假如电路中用电器不工作（常是灯不亮），且电路中无电流，则电路开路。 2、具体到那一部分开路，有两种推断方式： ① 把电压表分别和各处并联，则有示数且比较大（常表述为等于电源电压） 则电压表两接线柱之间的电路开路（电源除外）； ② 把电流表分别与各部分并联，如其他部分能正常工作，电流表有电流，则当时与电流表并联的部分断开了。（适用于多用电器串联电路） 二、短路的推断 1、串联电路或者串联部分中一部分用电器不能正常工作，其他部分用电器能正常工作，则不能正常工作的部分短路。 2、把电压表分别和各部分并联，导线部分的电压为零表示导线正常，如某一用电器两端的电压为零，则此用电器短路。 ※根据近几年中考物理中出现的电路故障，总结几条解决这类问题的常用的主要推断方法 ?“症状”1：用电器不工作。 ?诊断：（1）若题中电路是串联电路，看其它用电器能否工作，假如所有用电器均不能工作，说明可能某处发生了断路；假如其它用电器仍在工作，说明该用电器被短路了。 ?（2）若题中电路是并联电路，假如所有用电器均不工作，说明干路发生了断路；假如其它用电器仍在工作，说明该用电器所在的支路断路。 ?“症状”2：电压表示数为零。 ?诊断：（1）电压表的两接线柱到电源两极之间的电路断路； ?（2）电压表的两接线柱间被短路。 ?“症状”3：电流表示数为零。 ?诊断：（1）电流表所在的电路与电源两极构成的回路上有断路。 ?（2）电流表所在电路电阻非常大，导致电流过小，电流表的指针几乎不动（如有电压表串联在电路中）。 ?（3）电流表被短路。 ?“症状”4：电流表被烧坏。 ?诊断：（1）电流表所在的电路与电源两极间直接构成了回路，即发生了短路。 （2）电流表选用的量程不当。 三、归纳： 串联电路中，断路部位的电压等于电源电压，其它完好部位两端电压为 0V. 串联电路中，短路部位的电压等于 0V，其它完好部位两端有电压，且电压之和等于电源电压。 不管“短路、断路”成因是多么复杂，其实质却很简单，我们可以认为“短路”的用电器实质就是电阻很小，相当于一根导线，“断路”的用电器实质就是电流无法通过相当于断开的电键。在分析中用导线代替“...
