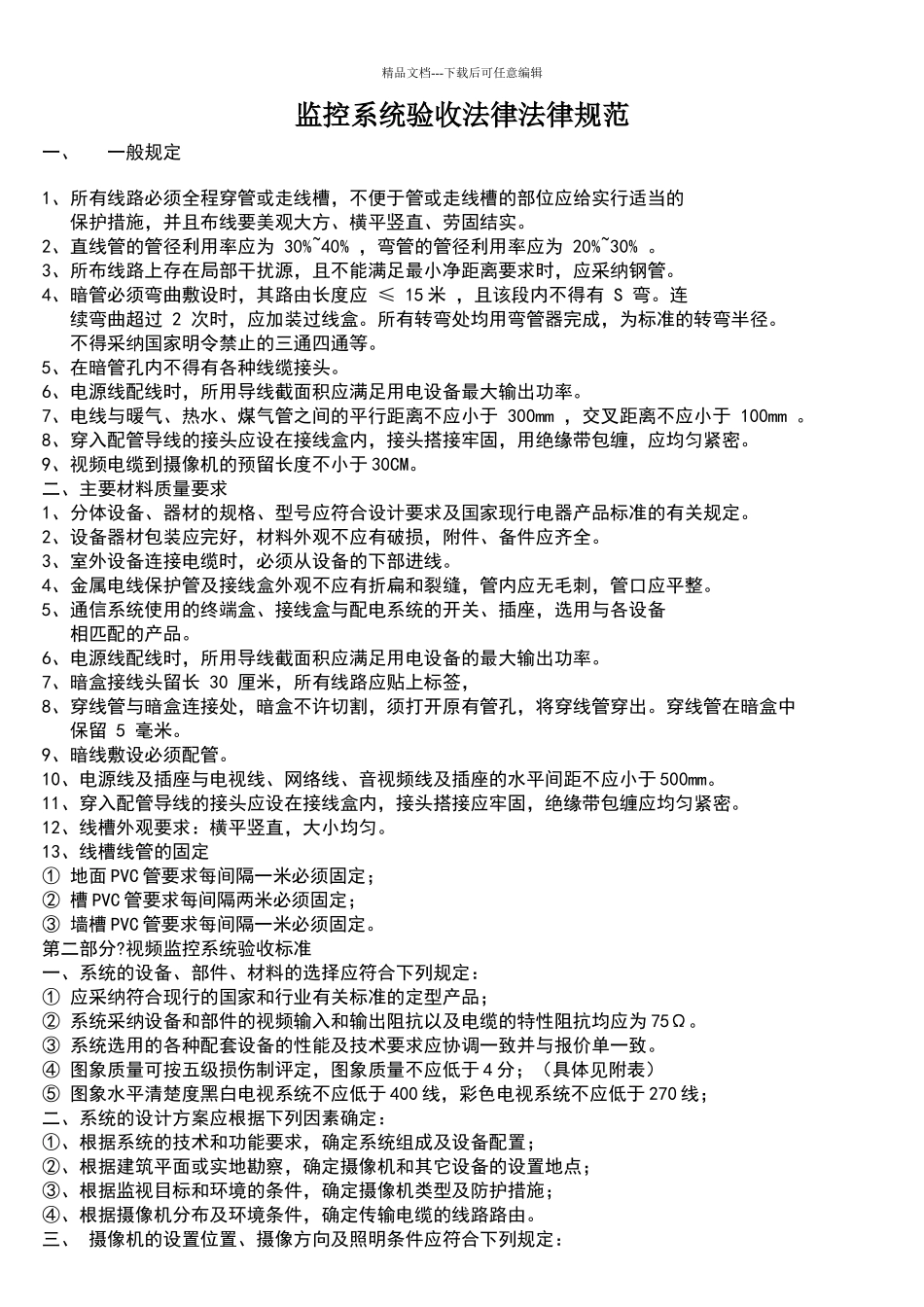

精品文档---下载后可任意编辑监控系统验收法律法律规范一、一般规定1、所有线路必须全程穿管或走线槽，不便于管或走线槽的部位应给实行适当的 保护措施，并且布线要美观大方、横平竖直、劳固结实。2、直线管的管径利用率应为 30%~40% ，弯管的管径利用率应为 20%~30% 。3、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采纳钢管。4、暗管必须弯曲敷设时，其路由长度应 ≤ 15 米 ，且该段内不得有 S 弯。连 续弯曲超过 2 次时，应加装过线盒。所有转弯处均用弯管器完成，为标准的转弯半径。不得采纳国家明令禁止的三通四通等。 5、在暗管孔内不得有各种线缆接头。 6、电源线配线时，所用导线截面积应满足用电设备最大输出功率。 7、电线与暖气、热水、煤气管之间的平行距离不应小于 300mm ，交叉距离不应小于 100mm 。 8、穿入配管导线的接头应设在接线盒内，接头搭接牢固，用绝缘带包缠，应均匀紧密。9、视频电缆到摄像机的预留长度不小于 30CM。二、主要材料质量要求1、分体设备、器材的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。 2、设备器材包装应完好，材料外观不应有破损，附件、备件应齐全。 3、室外设备连接电缆时，必须从设备的下部进线。4、金属电线保护管及接线盒外观不应有折扁和裂缝，管内应无毛刺，管口应平整。 5、通信系统使用的终端盒、接线盒与配电系统的开关、插座，选用与各设备 相匹配的产品。 6、电源线配线时，所用导线截面积应满足用电设备的最大输出功率。7、暗盒接线头留长 30 厘米，所有线路应贴上标签，8、穿线管与暗盒连接处，暗盒不许切割，须打开原有管孔，将穿线管穿出。穿线管在暗盒中保留 5 毫米。9、暗线敷设必须配管。10、电源线及插座与电视线、网络线、音视频线及插座的水平间距不应小于 500mm。11、穿入配管导线的接头应设在接线盒内，接头搭接应牢固，绝缘带包缠应均匀紧密。12、线槽外观要求：横平竖直，大小均匀。 13、线槽线管的固定 ① 地面 PVC 管要求每间隔一米必须固定； ② 槽 PVC 管要求每间隔两米必须固定； ③ 墙槽 PVC 管要求每间隔一米必须固定。 第二部分?视频监控系统验收标准一、系统的设备、部件、材料的选择应符合下列规定：① 应采纳符合现行的国家和行业有关标准的定型产品；② 系统采纳设备和部件的视频输入和输出阻抗以及电缆的特性阻抗均应为 75Ω。 ③ 系统选用的各种配套设备的性能及技术要...
