放疗计划系统

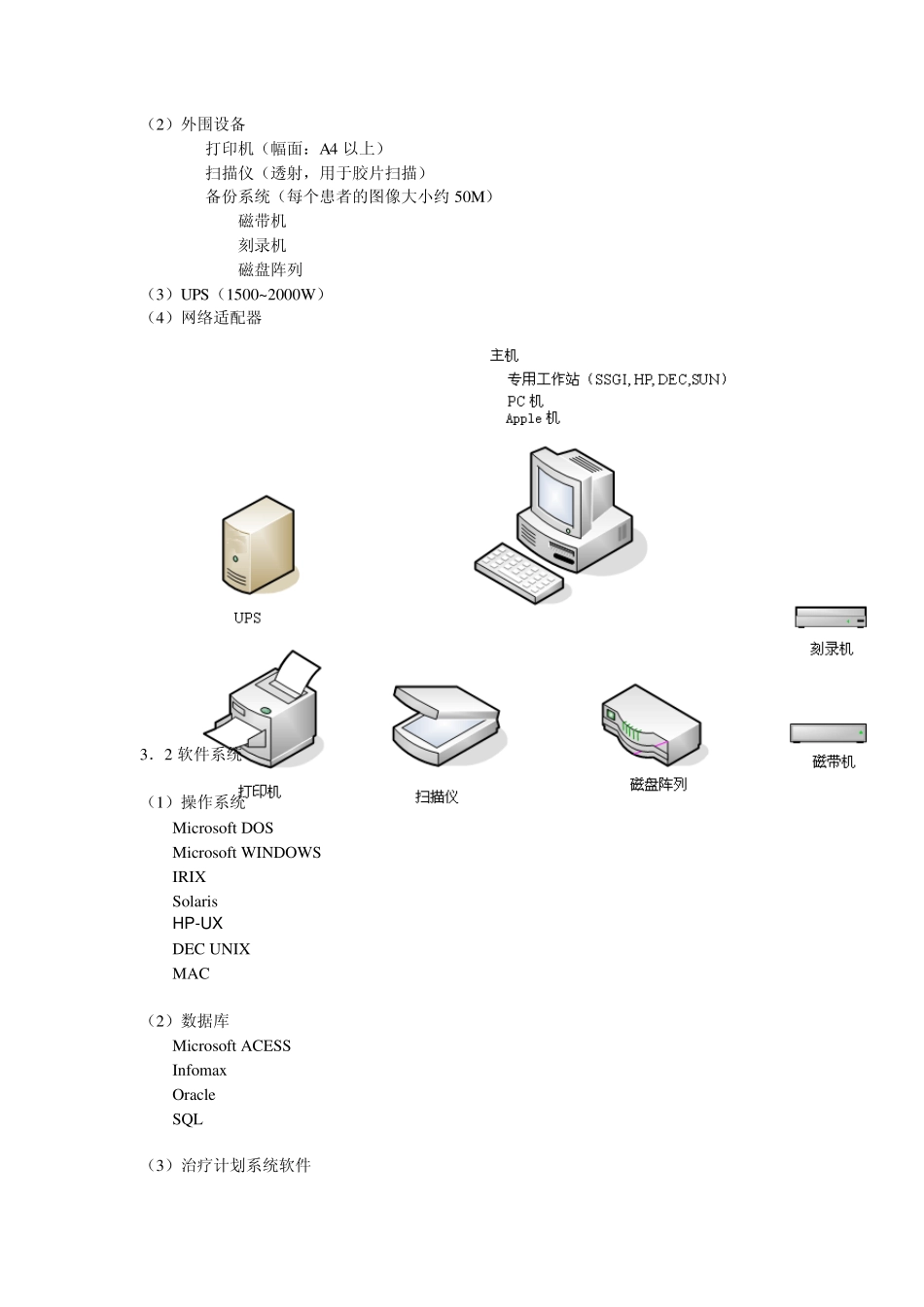

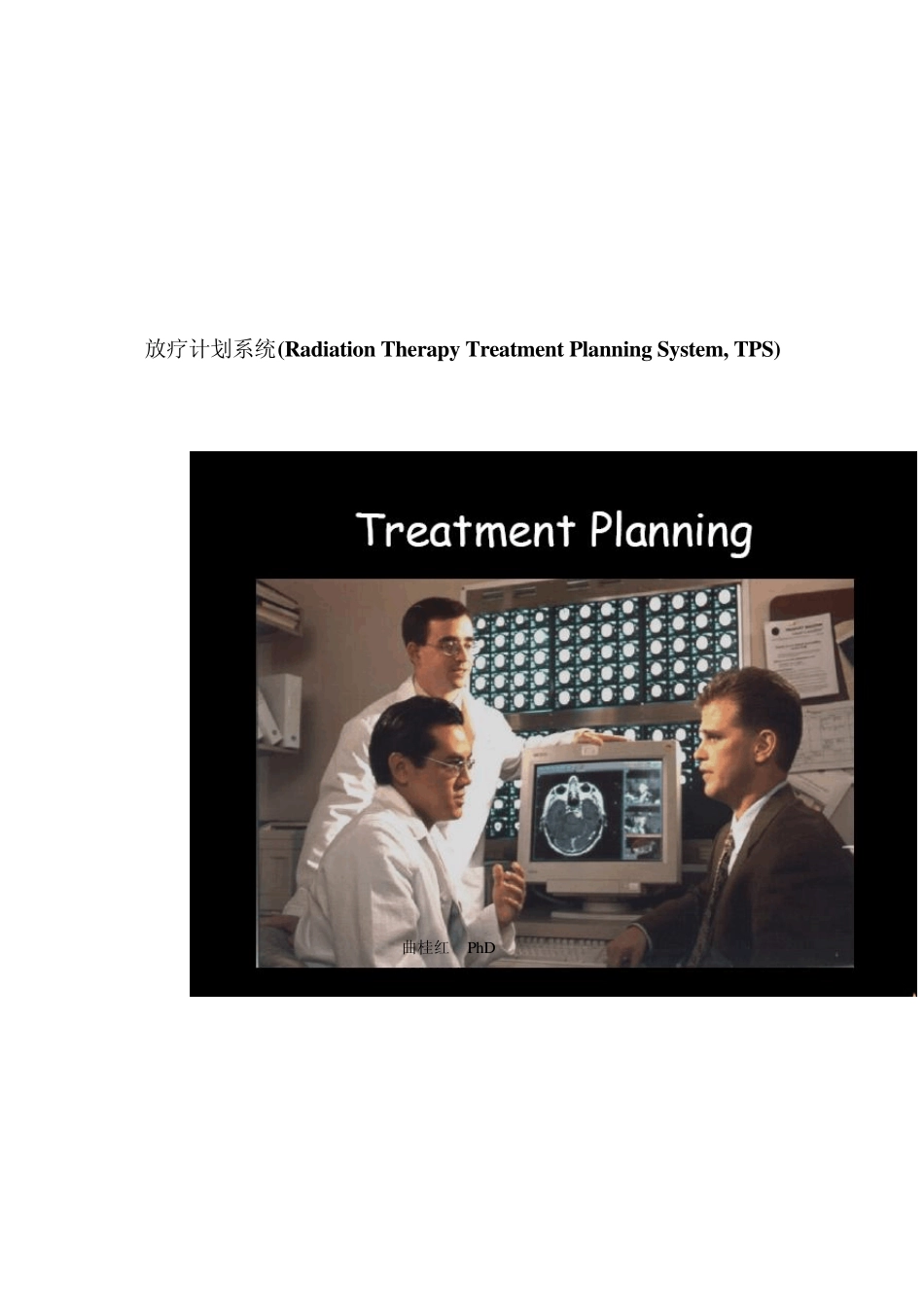

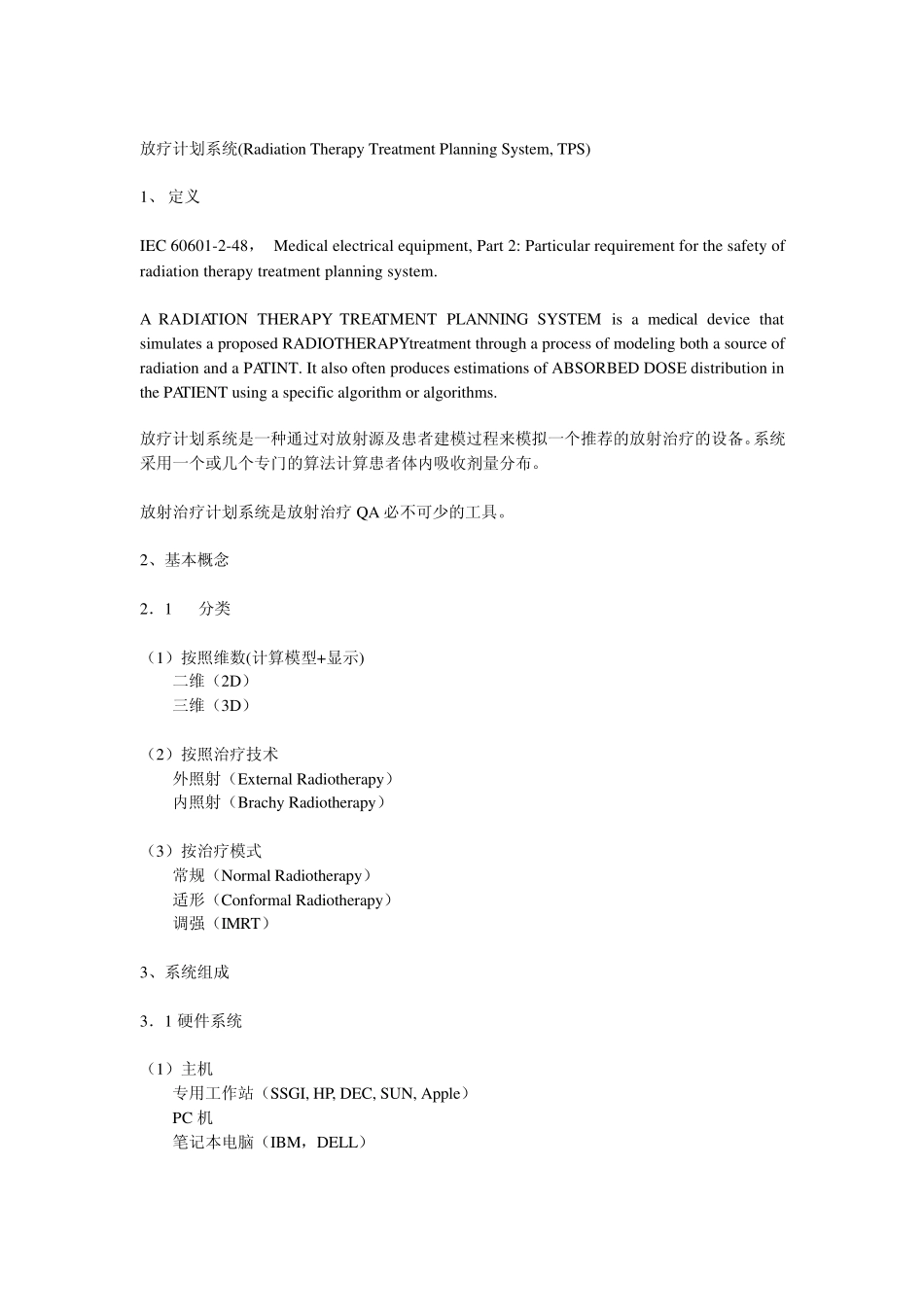

放疗计划系统(Radiation Therapy Treatment Planning Sy stem, TPS) 曲桂红 PhD 2006/10/21 放疗计划系统(Radiation Therapy Treatment Planning Sy stem, TPS) 1、 定义 IEC 60601-2-48， Medical electrical equ ipment, Part 2: Particu lar requ irement for the safety of radiation therapy treatment planning sy stem. A RADIATION THERAPY TREATMENT PLANNING SYSTEM is a medical dev ice that simu lates a proposed RADIOTHERAPY treatment throu gh a process of modeling both a sou rce of radiation and a PATINT. It also often produ ces estimations of ABSORBED DOSE distribu tion in the PATIENT u sing a specific algorithm or algorithms. 放疗计划系统是一种通过对放射源及患者建模过程来模拟一个推荐的放射治疗的设备。系统采用一个或几个专门的算法计算患者体内吸收剂量分布。 放射治疗计划系统是放射治疗QA 必不可少的工具。 2、基本概念 2．1 分类 （1）按照维数(计算模型+显示) 二维（2D） 三维（3D） （2）按照治疗技术 外照射（Ex ternal Radiotherapy ） 内照射（Brachy Radiotherapy ） （3）按治疗模式 常规（Normal Radiotherapy ） 适形（Conformal Radiotherapy ） 调强（IMRT） 3、系统组成 3．1 硬件系统 （1）主机 专用工作站（SSGI, HP, DEC, SUN, Apple） PC 机 笔记本电脑（IBM，DELL） （2）外围设备 打印机（幅面：A4 以上） 扫描仪（透射，用于胶片扫描） 备份系统（每个患者的图像大小约 50M） 磁带机 刻录机 磁盘阵列 （3）UPS（1500~2000W） （4）网络适配器 3．2 软件系统 （1）操作系统 Microsoft DOS Microsoft WINDOWS IRIX Solaris HP-UX DEC UNIX MAC （2）数据库 Microsoft ACESS Infomax Oracle SQL （3）治疗计划系统软件 Treatment Planning Systems Exchange Format Treatment Modality Vendor System Version* 3DCRT IMRT Seed Brachy HDR Brachy Protons CMS Focu s/XiO 3.1 R Elekta RenderPlan 3D R PrecisePlan 2.01 D Nomos Corv u s R ++ Nucletron Helax TMS R TheraPlan Plu s R PLATO RTS 2.62 D PLATO BPS 14.2.6 D Philips Pinnacle3 R...
