教你制作隐藏立体图

教你制作隐藏立体图_第1页
1/6
教你制作隐藏立体图_第2页
2/6
教你制作隐藏立体图_第3页
3/6

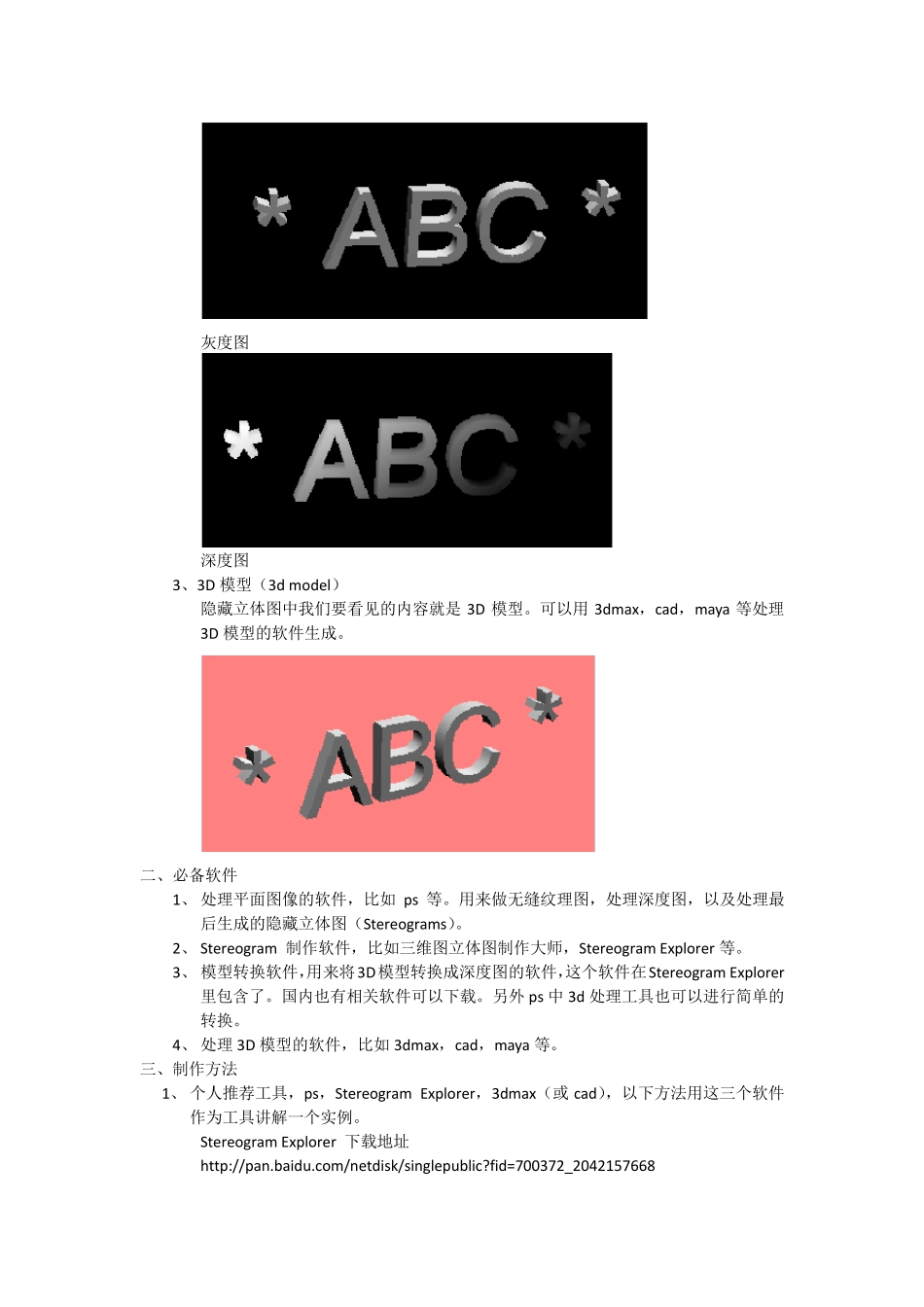

教你制作隐藏立体图(Stereograms) 一、术语说明 1、 纹理图Textures 指隐藏立体图的底纹,立体图要看见其中的内容,必须由若干相似的元图(纹理图)组成。纹理图是 2 维图,也讲究美观。一般的,做立体图时,纹理图尽量选择不单一颜色的,复杂些且无重复图案的无缝纹理。立体图在制作过程中,难免会将纹理图破坏掉。要用一些巧妙的方式,使其在 2 维角度上看起来也是一副不错的图片。 2、 深度图(Depth Map) 很多人会将深度图和灰度图混淆。深度图是通过灰色的色值来记录 3D 模型在第三维(z 轴)空间的位置。颜色越亮,则模型离眼睛的距离越近,反之则越远。而灰度图是由灰色组成的图,比如以前的黑白电视图像、黑白风格的照片等。灰度图包含深度图,但一般的灰度图不记录 3d 模型的深度。简单的深度图可以用 ps 等平面图像处理软件做出来,比较复杂的深度图可以通过 3d 建模后,进行深度映射后得到,也有软件可以直接对 3d 模型进行转换。 灰度图 深度图 3、3D 模型(3d model) 隐藏立体图中我们要看见的内容就是 3D 模型。可以用 3dmax,cad,maya 等处理3D 模型的软件生成。 二、必备软件 1、 处理平面图像的软件,比如 ps 等。用来做无缝纹理图,处理深度图,以及处理最后生成的隐藏立体图(Stereograms)。 2、 Stereogram 制作软件,比如三维图立体图制作大师,Stereogram Explorer 等。 3、 模型转换软件,用来将3D模型转换成深度图的软件,这个软件在Stereogram Explorer里包含了。国内也有相关软件可以下载。另外 ps 中 3d 处理工具也可以进行简单的转换。 4、 处理 3D 模型的软件,比如 3dmax,cad,maya 等。 三、制作方法 1、 个人推荐工具,ps,Stereogram Explorer,3dmax(或 cad),以下方法用这三个软件作为工具讲解一个实例。 Stereogram Explorer 下载地址 http://pan.baidu.com/netdisk/singlepublic?fid=700372_2042157668 2、 制作(无缝)纹理图。 纹理图的宽度要适宜,一般选择 80 像素到 150 像素间。 如何制作无缝纹理,网上也有很多教程,这里不做详解。3dmax 和 ps 的使用可以另外学习。 3、 制作 3D 模型 打开 3Dmax,做一个模型 导出 3ds 格式的文件。 4、 打开 Stereogram Explorer,点击 3D 按钮,载入 3ds 文件。调节控制面板参数,使模型到一个合适的角度。 5、 点击 load textures ,载入用 ps 生成的纹理图。 6、 选择 render stereograms(绿色的播放按钮),生成隐藏立体图。
