教你轻松看懂结构平面图

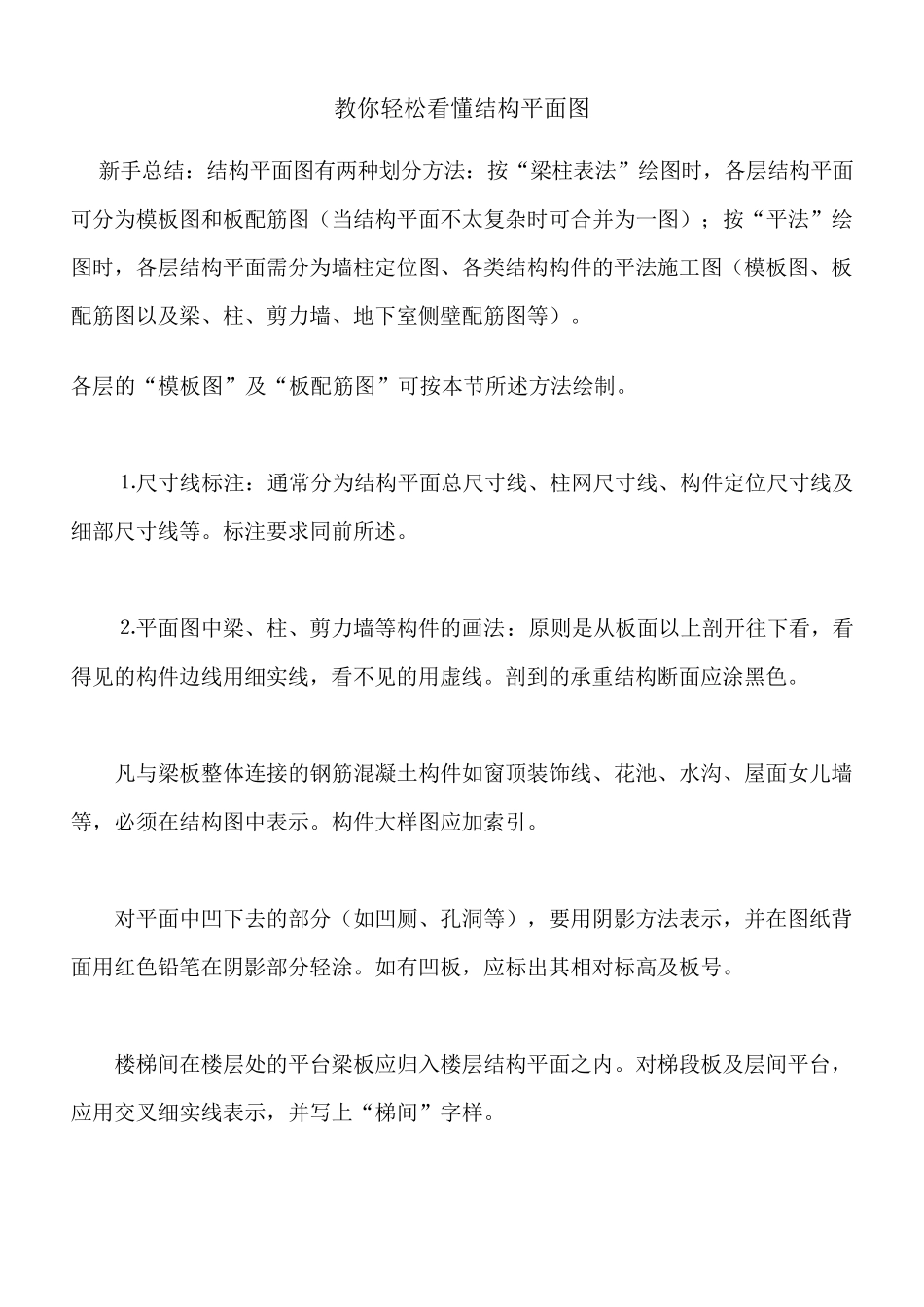

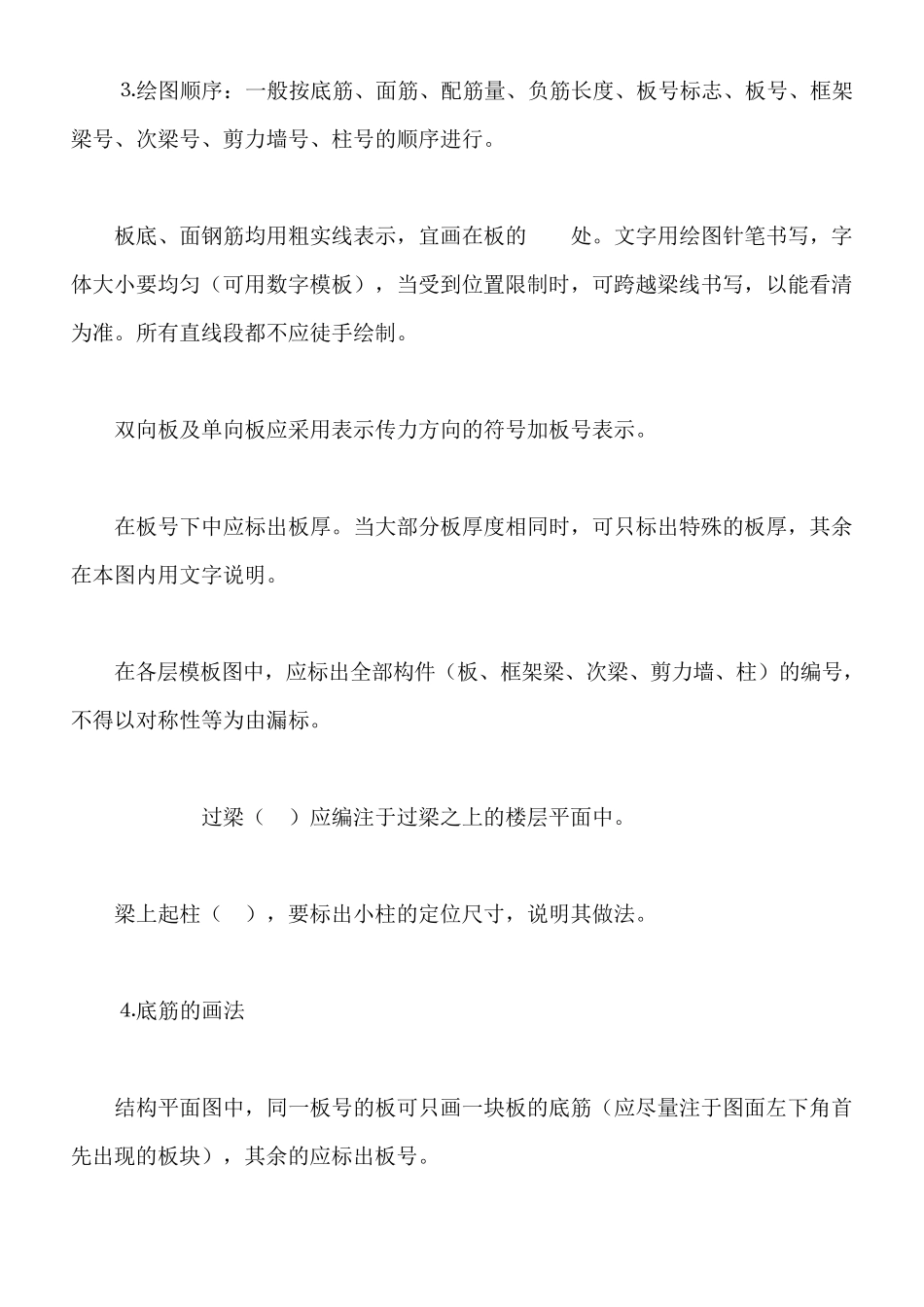

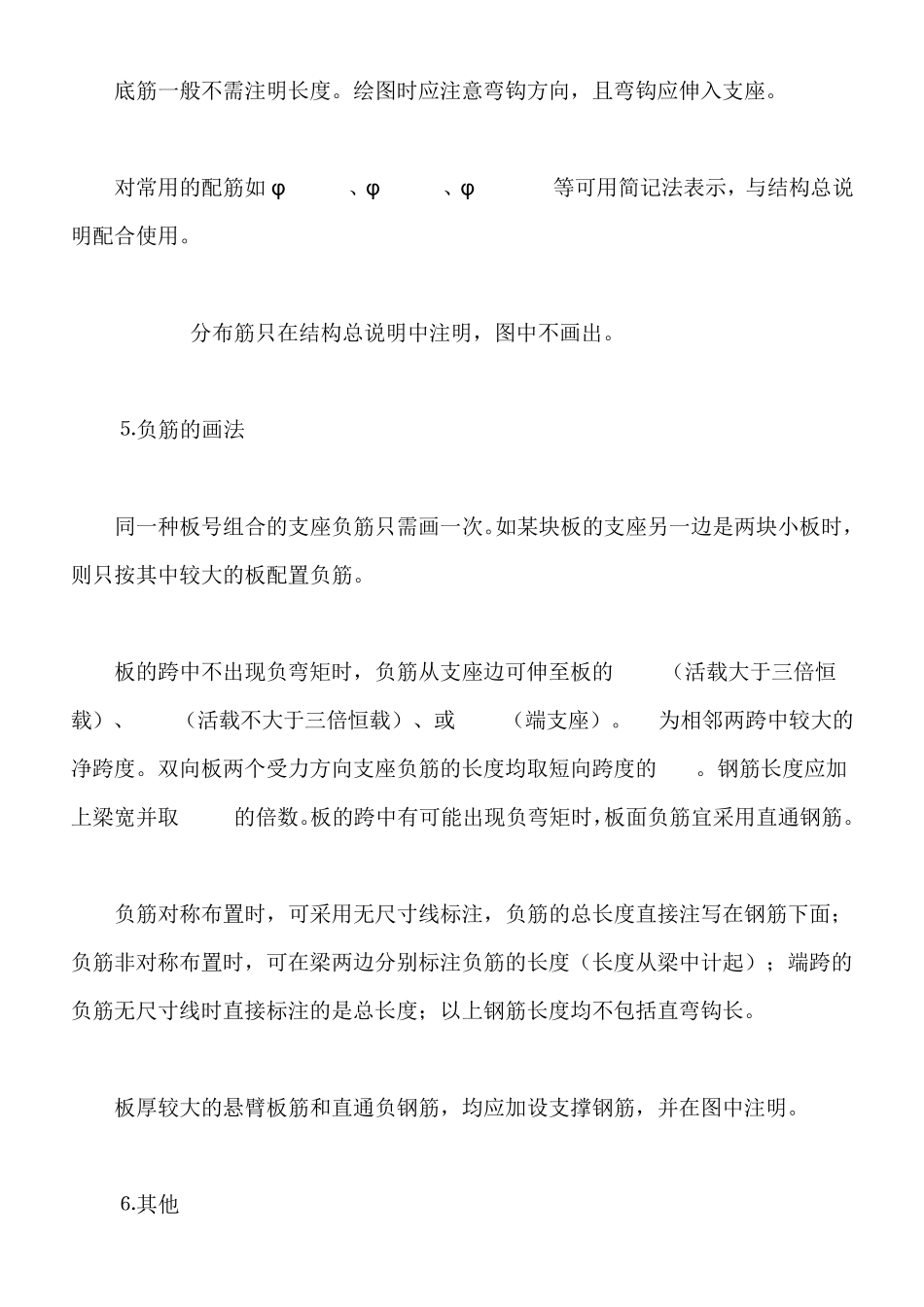

教你轻松看懂结构平面图 新手总结：结构平面图有两种划分方法：按“梁柱表法”绘图时，各层结构平面可分为模板图和板配筋图（当结构平面不太复杂时可合并为一图）；按“平法”绘图时，各层结构平面需分为墙柱定位图、各类结构构件的平法施工图（模板图、板配筋图以及梁、柱、剪力墙、地下室侧壁配筋图等）。 各层的“模板图”及“板配筋图”可按本节所述方法绘制。 ⒈尺寸线标注：通常分为结构平面总尺寸线、柱网尺寸线、构件定位尺寸线及细部尺寸线等。标注要求同前所述。 ⒉平面图中梁、柱、剪力墙等构件的画法：原则是从板面以上剖开往下看，看得见的构件边线用细实线，看不见的用虚线。剖到的承重结构断面应涂黑色。 凡与梁板整体连接的钢筋混凝土构件如窗顶装饰线、花池、水沟、屋面女儿墙等，必须在结构图中表示。构件大样图应加索引。 对平面中凹下去的部分（如凹厕、孔洞等），要用阴影方法表示，并在图纸背面用红色铅笔在阴影部分轻涂。如有凹板，应标出其相对标高及板号。 楼梯间在楼层处的平台梁板应归入楼层结构平面之内。对梯段板及层间平台，应用交叉细实线表示，并写上“梯间”字样。 ⒊绘图顺序：一般按底筋、面筋、配筋量、负筋长度、板号标志、板号、框架梁号、次梁号、剪力墙号、柱号的顺序进行。 板底、面钢筋均用粗实线表示，宜画在板的 1/3处。文字用绘图针笔书写，字体大小要均匀（可用数字模板），当受到位置限制时，可跨越梁线书写，以能看清为准。所有直线段都不应徒手绘制。 双向板及单向板应采用表示传力方向的符号加板号表示。 在板号下中应标出板厚。当大部分板厚度相同时，可只标出特殊的板厚，其余在本图内用文字说明。 在各层模板图中，应标出全部构件（板、框架梁、次梁、剪力墙、柱）的编号，不得以对称性等为由漏标。 过梁（GL）应编注于过梁之上的楼层平面中。 梁上起柱（LZ），要标出小柱的定位尺寸，说明其做法。 ⒋底筋的画法 结构平面图中，同一板号的板可只画一块板的底筋（应尽量注于图面左下角首先出现的板块），其余的应标出板号。 底筋一般不需注明长度。绘图时应注意弯钩方向，且弯钩应伸入支座。 对常用的配筋如φ 6@200、φ 8@200、φ 10@200等可用简记法表示，与结构总说明配合使用。 分布筋只在结构总说明中注明，图中不画出。 ⒌负筋的画法 同一种板号组合的支座负筋只需画一次。如某块板的支座另一边是两块小板时，则只按其中较大的板配置负筋。 板的跨中不出现负...
