教学建筑模型

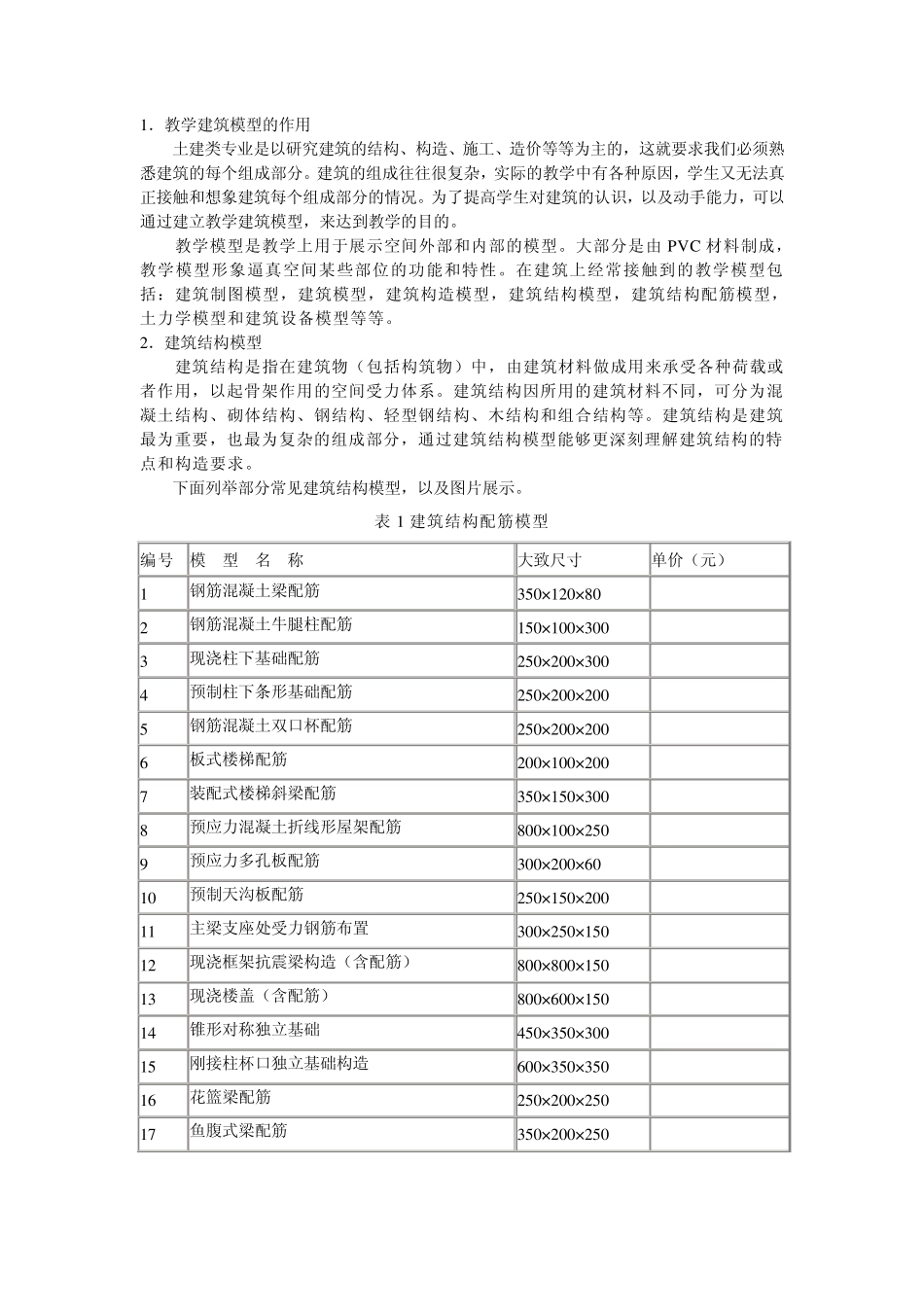

1．教学建筑模型的作用 土建类专业是以研究建筑的结构、构造、施工、造价等等为主的，这就要求我们必须熟悉建筑的每个组成部分。建筑的组成往往很复杂，实际的教学中有各种原因，学生又无法真正接触和想象建筑每个组成部分的情况。为了提高学生对建筑的认识，以及动手能力，可以通过建立教学建筑模型，来达到教学的目的。 教学模型是教学上用于展示空间外部和内部的模型。大部分是由 PVC 材料制成，教学模型形象逼真空间某些部位的功能和特性。在建筑上经常接触到的教学模型包括：建筑制图模型，建筑模型，建筑构造模型，建筑结构模型，建筑结构配筋模型，土力学模型和建筑设备模型等等。 2．建筑结构模型 建筑结构是指在建筑物（包括构筑物）中，由建筑材料做成用来承受各种荷载或者作用，以起骨架作用的空间受力体系。建筑结构因所用的建筑材料不同，可分为混凝土结构、砌体结构、钢结构、轻型钢结构、木结构和组合结构等。建筑结构是建筑最为重要，也最为复杂的组成部分，通过建筑结构模型能够更深刻理解建筑结构的特点和构造要求。 下面列举部分常见建筑结构模型，以及图片展示。 表 1 建筑结构配筋模型 编号 模 型 名 称 大致尺寸 单价（元） 1 钢筋混凝土梁配筋 350×120×80 2 钢筋混凝土牛腿柱配筋 150×100×300 3 现浇柱下基础配筋 250×200×300 4 预制柱下条形基础配筋 250×200×200 5 钢筋混凝土双口杯配筋 250×200×200 6 板式楼梯配筋 200×100×200 7 装配式楼梯斜梁配筋 350×150×300 8 预应力混凝土折线形屋架配筋 800×100×250 9 预应力多孔板配筋 300×200×60 10 预制天沟板配筋 250×150×200 11 主梁支座处受力钢筋布置 300×250×150 12 现浇框架抗震梁构造（含配筋） 800×800×150 13 现浇楼盖（含配筋） 800×600×150 14 锥形对称独立基础 450×350×300 15 刚接柱杯口独立基础构造 600×350×350 16 花篮梁配筋 250×200×250 17 鱼腹式梁配筋 350×200×250 图1 黑龙江建筑学院实验室整体布置 图2 西安交通大学实验室局部图 图3 银川大学实验室局部图 图4 .梁内部配筋模型图 图 5 .基础模型图 图 6 .基础配筋模型图 图7 .钢结构节点模型图 图8 .建筑内部构造模型图 图9 .建筑内部构造模型图 3 ．所需要的材料 制作建筑模型所需要常见的工具和材料有： 主要设备：木材、有机玻璃、钢材加工成型机具 主要材料：木材、有机玻璃、钢材、不锈钢、塑料、示教板、石膏，以及相关的连接材料。
