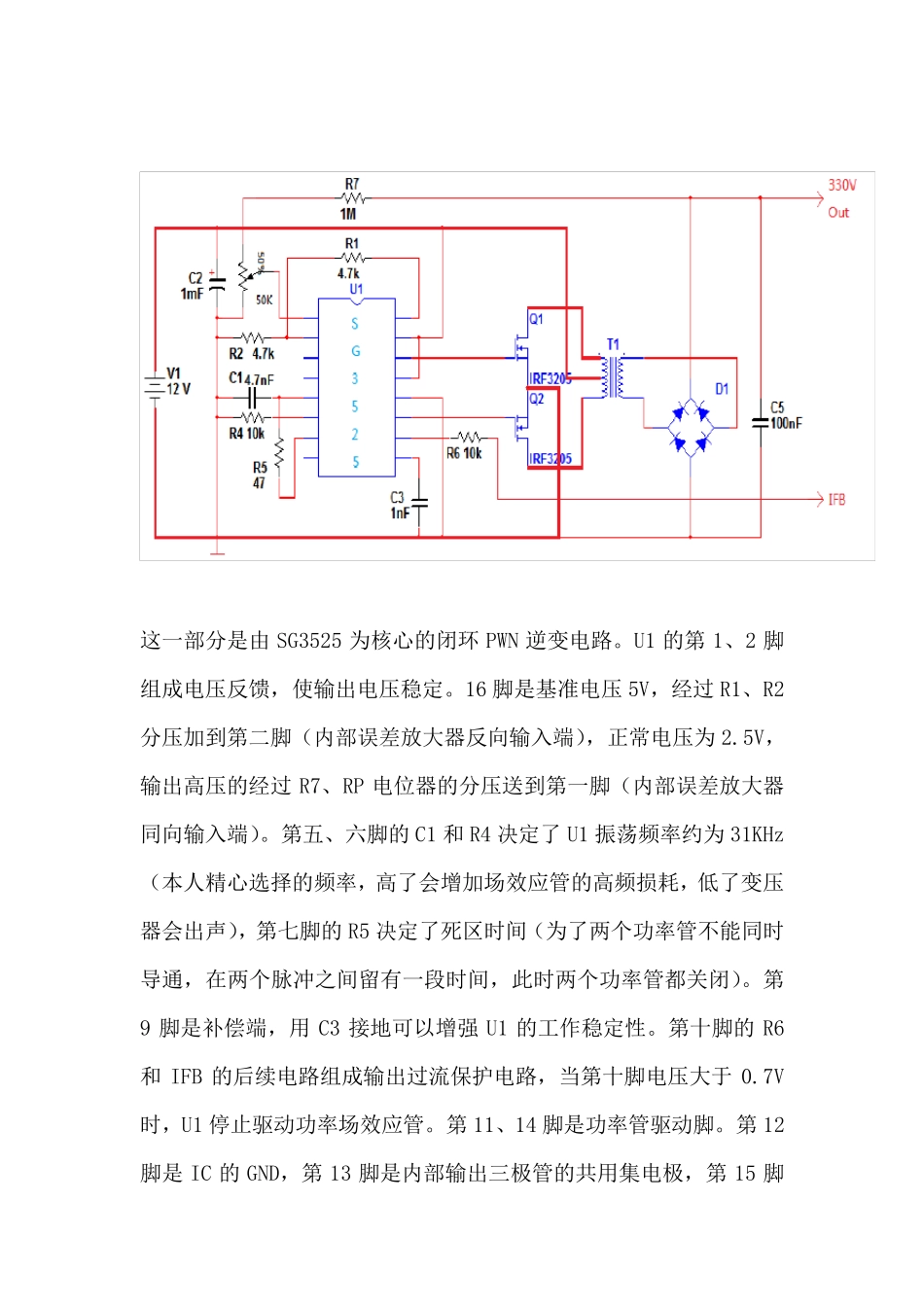

本人设计的适合制作又方便实用的大功率方波逆变器制作详解 本人设计的适合制作又方便实用的大功率方波逆变器制作详解 这次我为大家介绍一款本人完全自主设计的大功率方波逆变器。本逆变器具有效率高、输出功率大、稳定等优点，并且电路图简单，适合电子爱好者制 作 。 本逆变器是高频逆变器，彻底摒弃了笨重的工频变压器，不仅减小了体积，而且提高了效率，还没有工频变压器发出的嗡嗡声。本逆变器是典型的高频逆变工频输出结构：DC-AC-DC-AC 结构（12VDC-330VAC0 30KHz-330VDC-230VAC 50HZ）。本逆变器设有稳压和输出过流保护功能。 首先来看DC-AC-DC部分： 这一部分是由SG3525 为核心的闭环PWN 逆变电路。U1 的第1、2 脚组成电压反馈，使输出电压稳定。16 脚是基准电压 5V，经过 R1、R2分压加到第二脚（内部误差放大器反向输入端），正常电压为2.5V，输出高压的经过 R7、RP 电位器的分压送到第一脚（内部误差放大器同向输入端）。第五、六脚的C1 和 R4 决定了 U1 振荡频率约为31KHz（本人精心选择的频率，高了会增加场效应管的高频损耗，低了变压器会出声），第七脚的R5 决定了死区时间（为了两个功率管不能同时导通，在两个脉冲之间留有一段时间，此时两个功率管都关闭）。第9 脚是补偿端，用 C3 接地可以增强 U1 的工作稳定性。第十脚的R6和 IFB 的后续电路组成输出过流保护电路，当第十脚电压大于 0.7V时，U1 停止驱动功率场效应管。第11、14 脚是功率管驱动脚。第12脚是IC 的GND，第13 脚是内部输出三极管的共用集电极，第15 脚是芯片供电电源。Q1、Q2、T1 组成高频推挽逆变电路（工作于正激模式），将 12VDC 变成 330VAC。D1 为四个快恢复整流二极管，C5 是滤波电容，此部分电路的功能是将高频 交流整流成直流电。 再来看最后的DC-AC部分： 这一部分是以多谐振荡器和 H 桥为核心的 DC-AC 电路。Q5、Q6、C1、C2、R1-R4 组成一个晶体管基极-集电极耦合多谐振荡器，Q5、Q6 的集电极输出两个相位相反的方波脉冲，占空比 50%，频率约 50Hz，实际比50Hz 应该高一点，我的是54Hz。Q7、Q8、R5、R6 的作用一是对波形进行改良，使输出方波上下沿更加陡峭；二是增加推动 H 桥的能力 。R7-R10、D1、D3、C3、Q9、Q1、Q2 和 R11-R14、D2、D4、C4、Q10、Q3、Q4 分别组成 H 桥的两个半桥。这部分原理比较复杂，以后我单写文章说（这篇文章是将制作的，讲的理论只是辅助制作）。R15 和IFB...
