机修钳工实际操作比赛技术文件

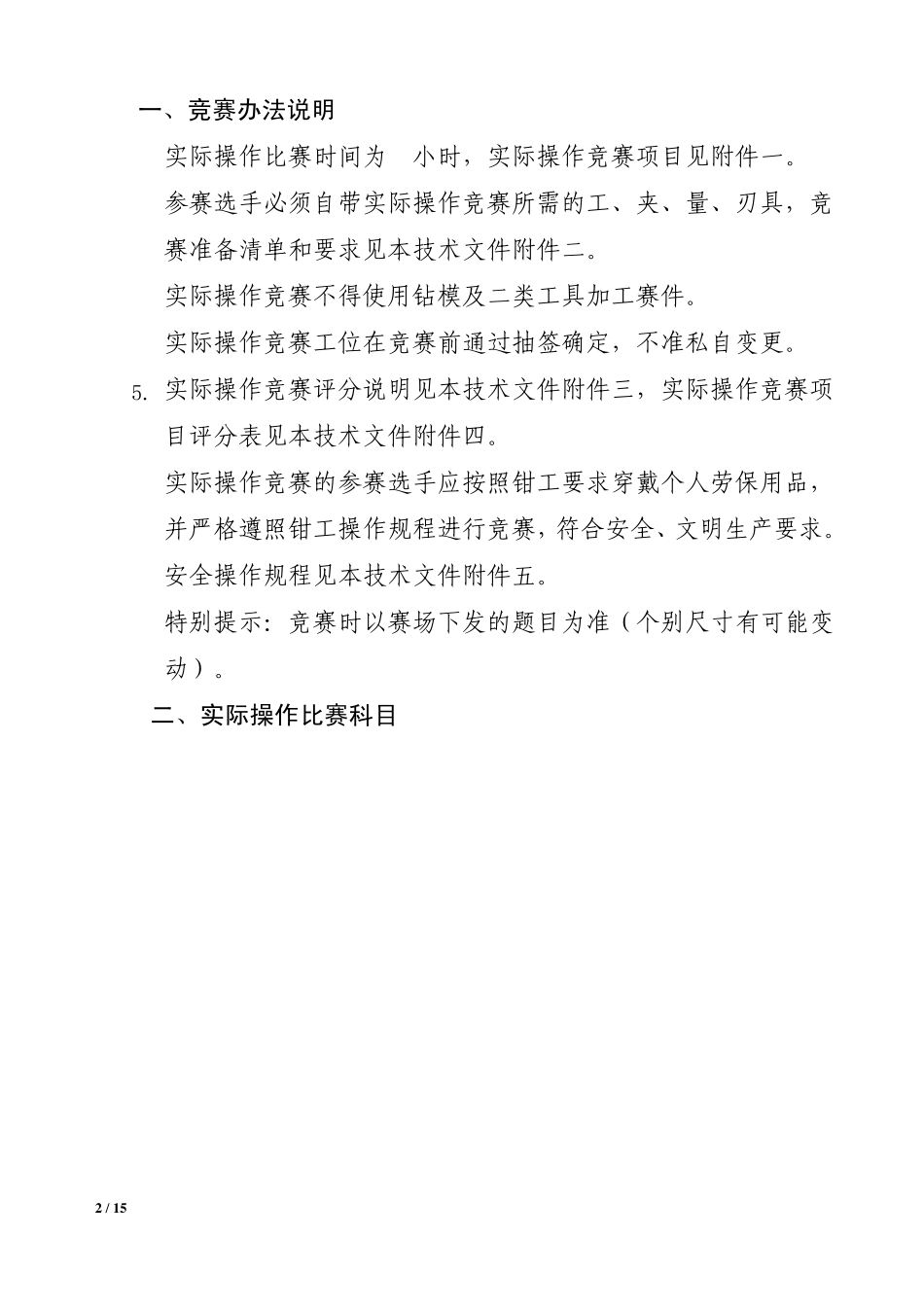

机修钳工 实际操作比赛技术文件 江西铜业集团公司奥林匹克技能比赛组委会 二〇〇九年六月 1 / 15 目 录 一、竞赛办法说明…………………………………………………1 二、实际操作比赛科目……………………………………………2 附件一：机修钳工实际操作竞赛项目……………………………3 附件二：机修钳工竞赛准备清单和要求…………………………9 附件三：机修钳工实际操作竞赛评分说明………………………11 附件四：机修钳工实际操作竞赛评分表…………………………12 附件五：机修钳工技能竞赛安全操作规程………………………13 2 / 15 一、竞赛办法说明 1. 实际操作比赛时间为6小时，实际操作竞赛项目见附件一。 2. 参赛选手必须自带实际操作竞赛所需的工、夹、量、刃具，竞赛准备清单和要求见本技术文件附件二。 3. 实际操作竞赛不得使用钻模及二类工具加工赛件。 4. 实际操作竞赛工位在竞赛前通过抽签确定，不准私自变更。 5. 实际操作竞赛评分说明见本技术文件附件三，实际操作竞赛项目评分表见本技术文件附件四。 6. 实际操作竞赛的参赛选手应按照钳工要求穿戴个人劳保用品，并严格遵照钳工操作规程进行竞赛，符合安全、文明生产要求。安全操作规程见本技术文件附件五。 7. 特别提示：竞赛时以赛场下发的题目为准（个别尺寸有可能变动）。 二、实际操作比赛科目 3 / 15 附件一 机修钳工实际操作比赛项目 4 / 15 技术要求：1、考件不能自行锯开,否则视为弃权； 2、件I与件II正反向配合单边间隙≤0.03.江西省第三届职工职业技能竞赛组委会三角燕尾组合件装配图1设计制图额定工时校对日期共5页序号名称数量备注图号数量材料比例重量6h2111:11145件I件II第1页GJQG-GJ-07-01 工具钳工实际操作竞赛项目III 5 / 15 II-1II-2II-3IA技术要求：1、考件不能自行锯开,否则视为弃权；2、件I、件II-1、件II-2与件II-3正反向配合单边间隙≤0.03。江西省第三届职工职业技能竞赛组委会三角燕尾组合件装配图2共5页6h21件I件II-1113件II-24件II-311第2页GJQG-GJ-07-02 工具钳工实际操作竞赛项目设计制图额定工时校对日期序号名称数量备注图号数量材料比例重量11:145 6 / 15 技术要求：1.各加工面的平面度允差≤0.02，对基面A的垂直度允差≤0.02;2.孔口倒角0.5，锐边去毛刺。3.不得使用油石等工具进行抛光加工。A江西省第三届职工职业技能竞赛组委会件I 共5页第3页GJQG-GJ-07-03 工具钳工实际操作竞赛项...
