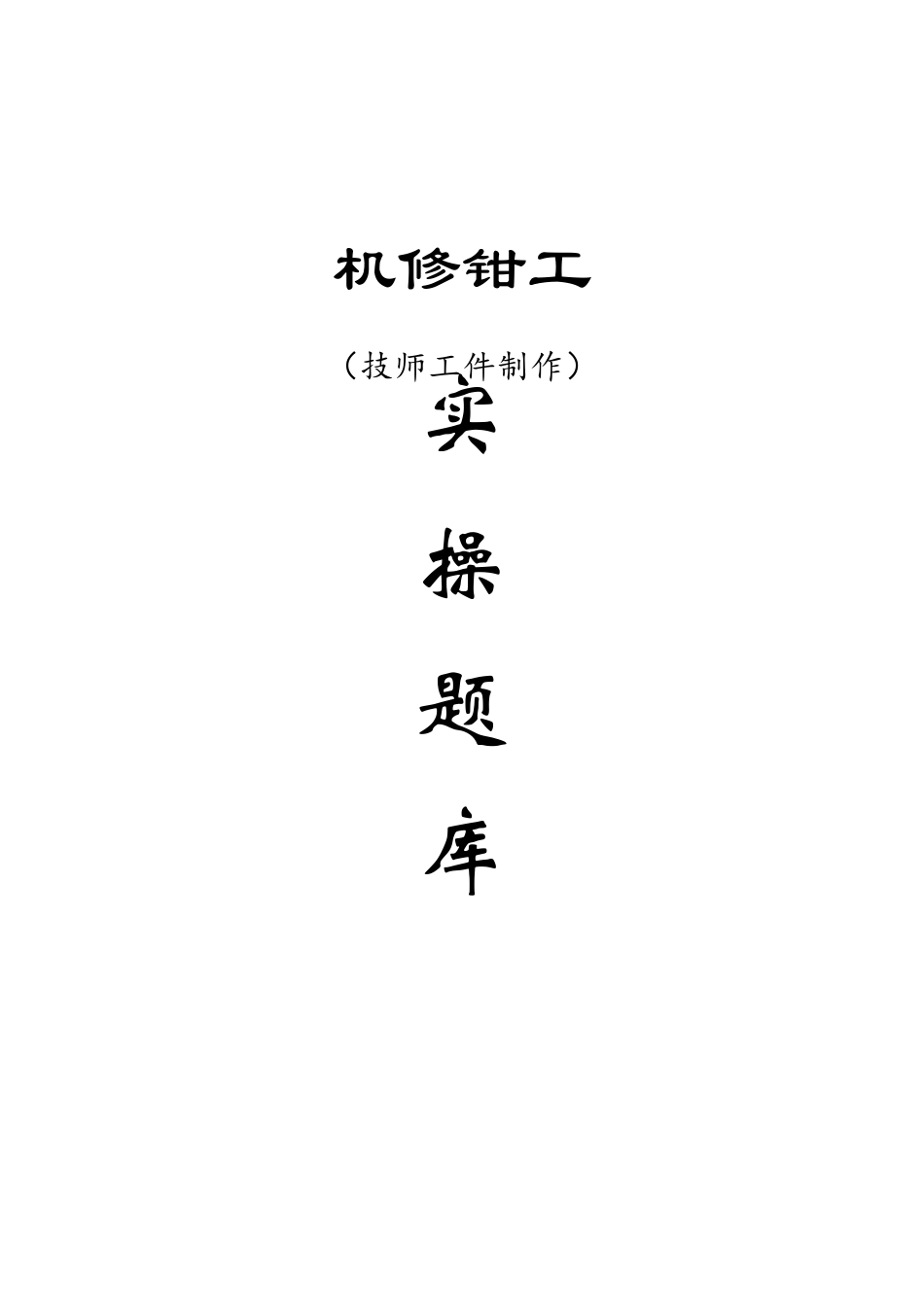

机修钳工技师实操题库工件制作

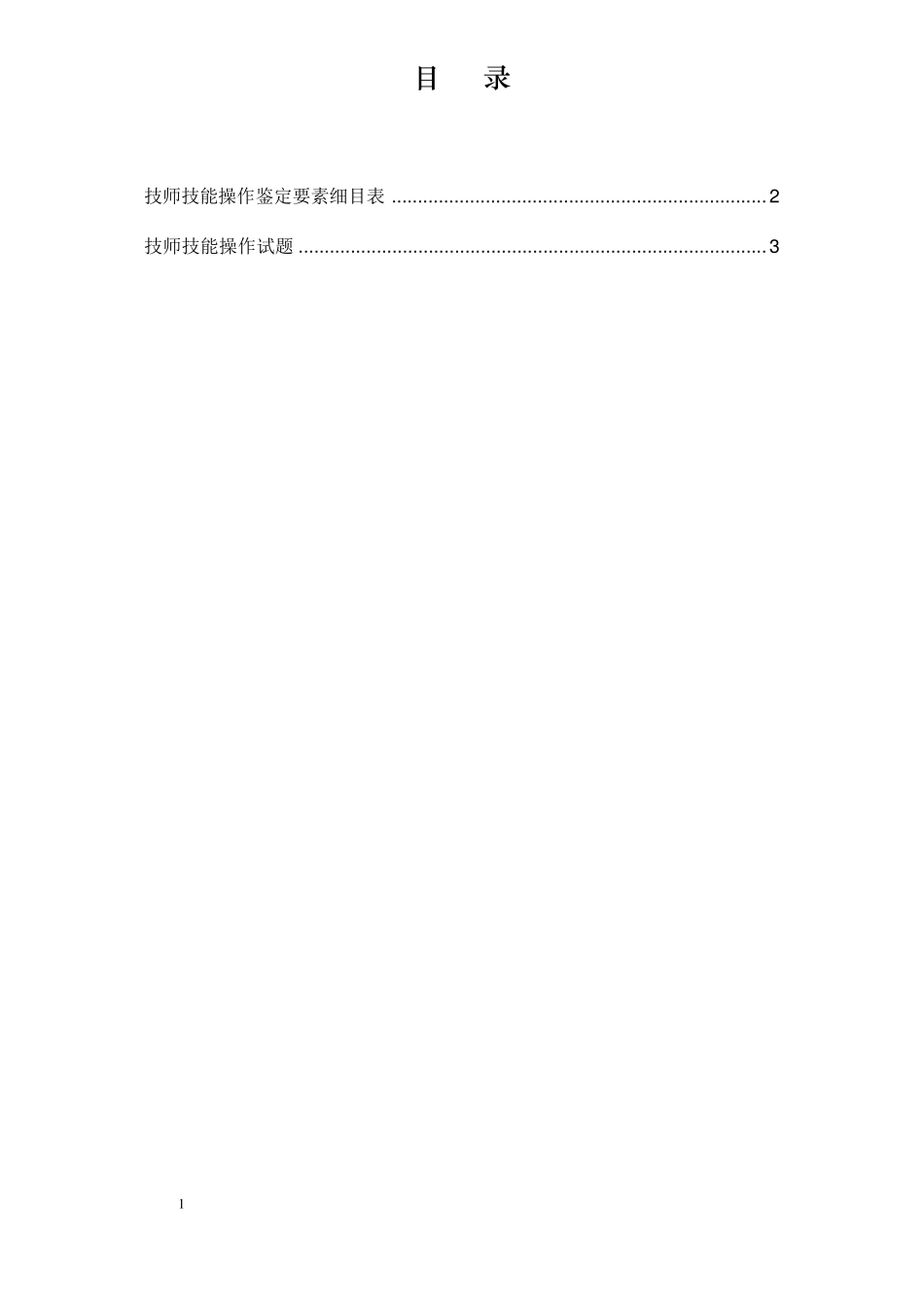

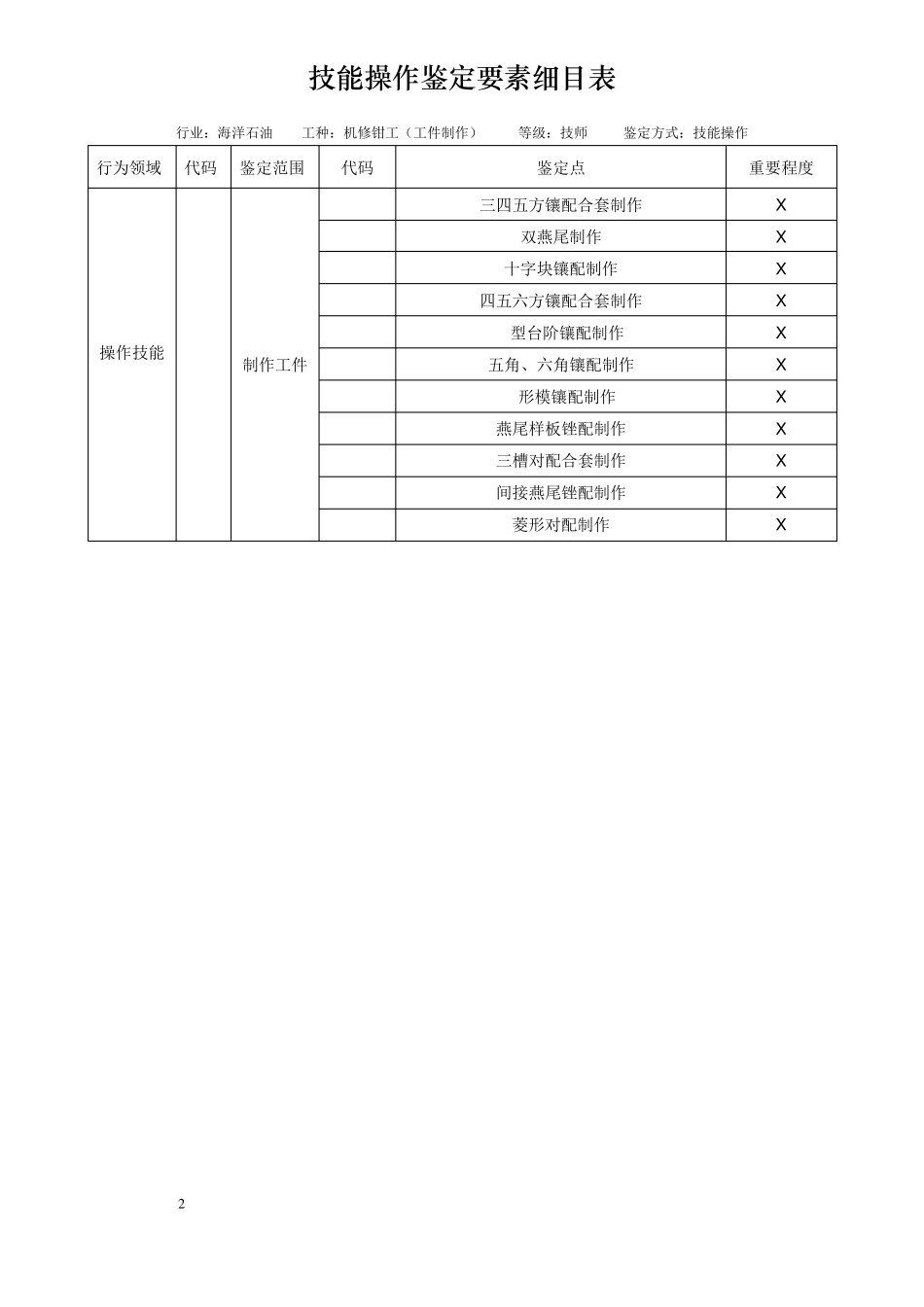

机修钳工 （技师工件制作） 实 操 题 库 1 目 录 技师技能操作鉴定要素细目表 ........................................................................ 2 技师技能操作试题 .......................................................................................... 3 2 技能操作鉴定要素细目表 行业：海洋石油 工种：机修钳工（工件制作） 等级：技师 鉴定方式：技能操作 行为领域 代码 鉴定范围 代码 鉴定点 重要程度 操作技能A100% A 制作工件 001 三四五方镶配合套制作 X 002 双燕尾制作 X 003 十字块镶配制作 X 004 四五六方镶配合套制作 X 005 V型台阶镶配制作 X 006 五角、六角镶配制作 X 007 Y形模镶配制作 X 008 燕尾样板锉配制作 X 009 三槽对配合套制作 X 010 间接燕尾锉配制作 X 011 菱形对配制作 X 3 技能操作试题 A A 001 三四五镶配合套制作 一、准备要求 1、设备准备： 序号 名称 规格 序号 名称 规格 1 划线平台 2000mm×1500mm 4 钳台 3000mm×2000mm 2 方箱 205mm×205mm×205mm 5 台虎钳 125mm 3 台式钻床 Z4112 6 砂轮机 S3SL—250 2、工、量、刃具准备： 名称 规格 精度（读数值） 数量 名称 规格 精度（读数值） 数量 高度游标0～300mm 0.02mm 1 直柄麻花钻 φ4mm 1 游标卡尺 0～150mm 0.02mm 1 φ8mm 1 万能角度0°～320° 2′ 1 φ10mm 1 90°角尺 100×63mm 一级 1 平锉 250mm(1 1 刀口尺 125mm 1 250mm(2 1 塞尺 0.02～0.5mm150mm150mm0.5mm 1 200mm(4 1 钢直尺 0～150mm 1 三角锉 200mm(2 1 手锤、锯弓 各 1 200mm(3 1 尖錾、平錾 各 1 150mm(2 1 划针、划规 各 1 方锉 200mm(2 1 样冲、锉刀 各 1 200mm(3 1 软钳口 1 副 什锦锉 12 支/套 1 3、材料准备： 序号 名称 规格 数量 材料 备注 1 三、四、五镶配合套30mm×30mm×8mm 1 Q235-A 备料图（a） 2 三、四、五镶配合套55mm×55mm×8mm 1 Q235-A 备料图（b） 3 三、四、五镶配合套85mm×85mm×8mm 1 Q235-A 备料图（c） 4、备料图： 4 二、考核要求 1 、考核内容 根据三、四、五镶配合套加工图纸（见附图 1）和技术要求（见附件 1）进行工件制作。 2 、考核时间： （1）准备时间：3-5min （2）制作时间：300min （3）计时从正式操作开...
