机器人焊接工作站技术方案(广西刀板方案)

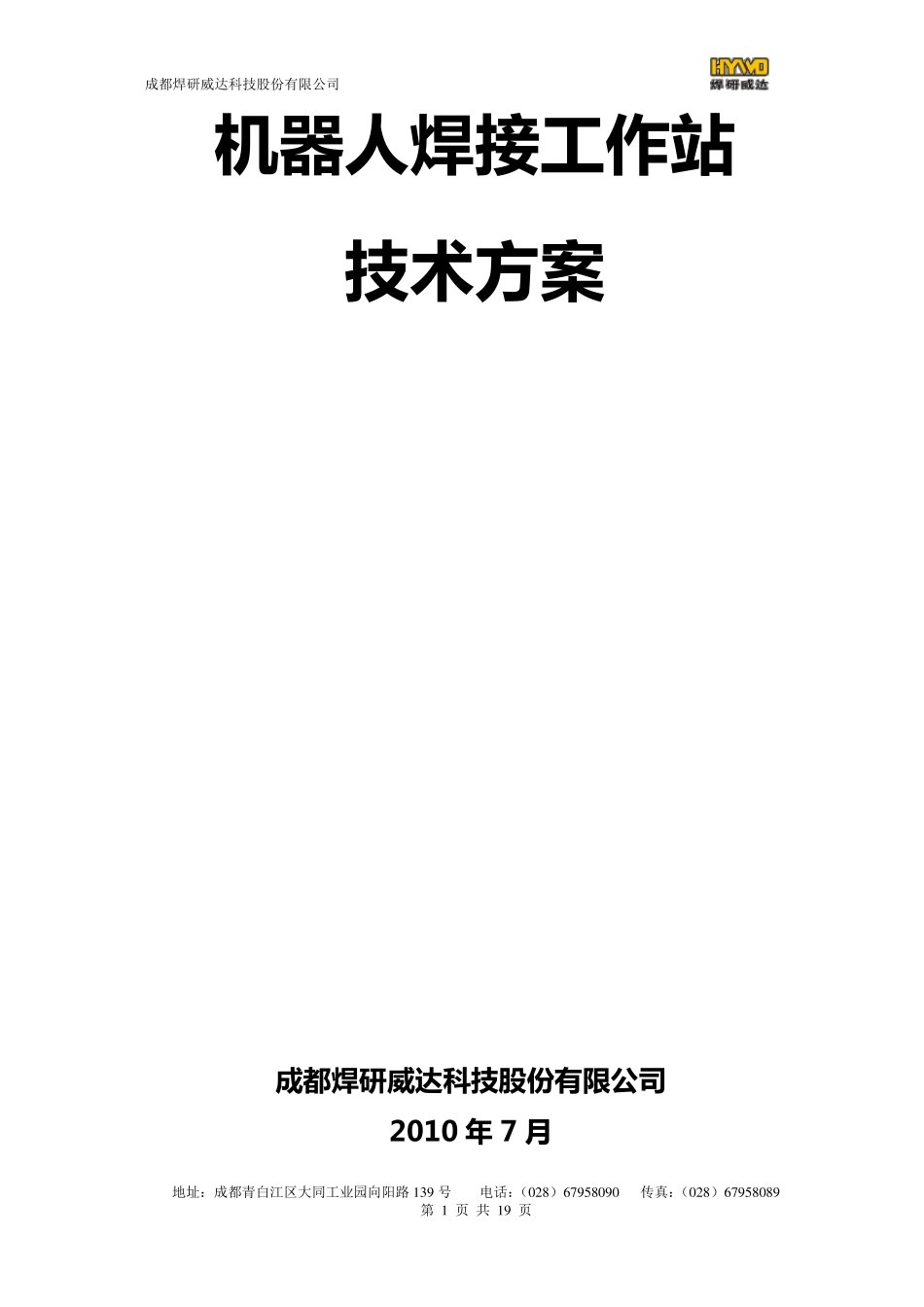

机器人焊接工作站技术方案(广西刀板方案)_第1页
1/19

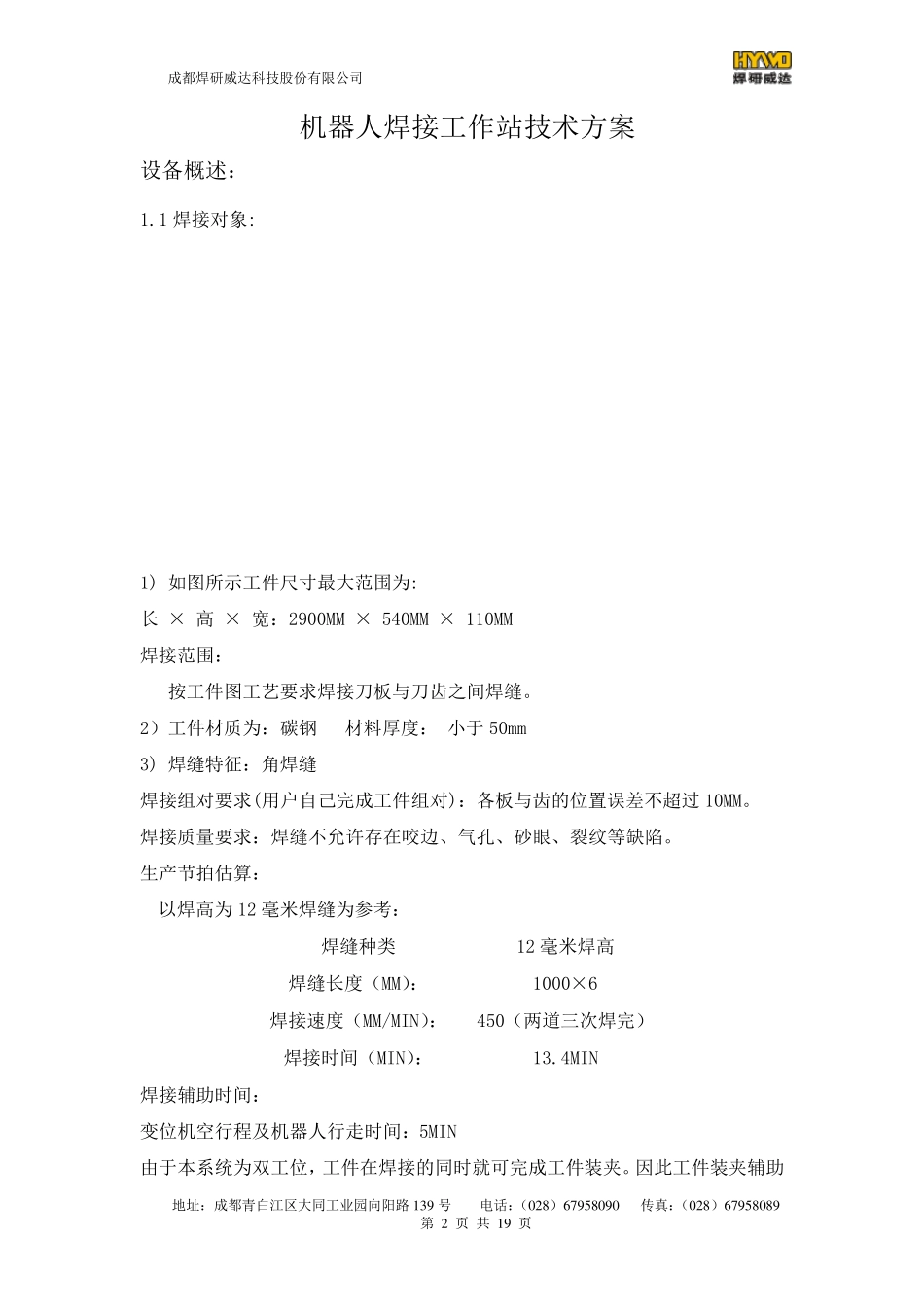

机器人焊接工作站技术方案(广西刀板方案)_第2页
2/19

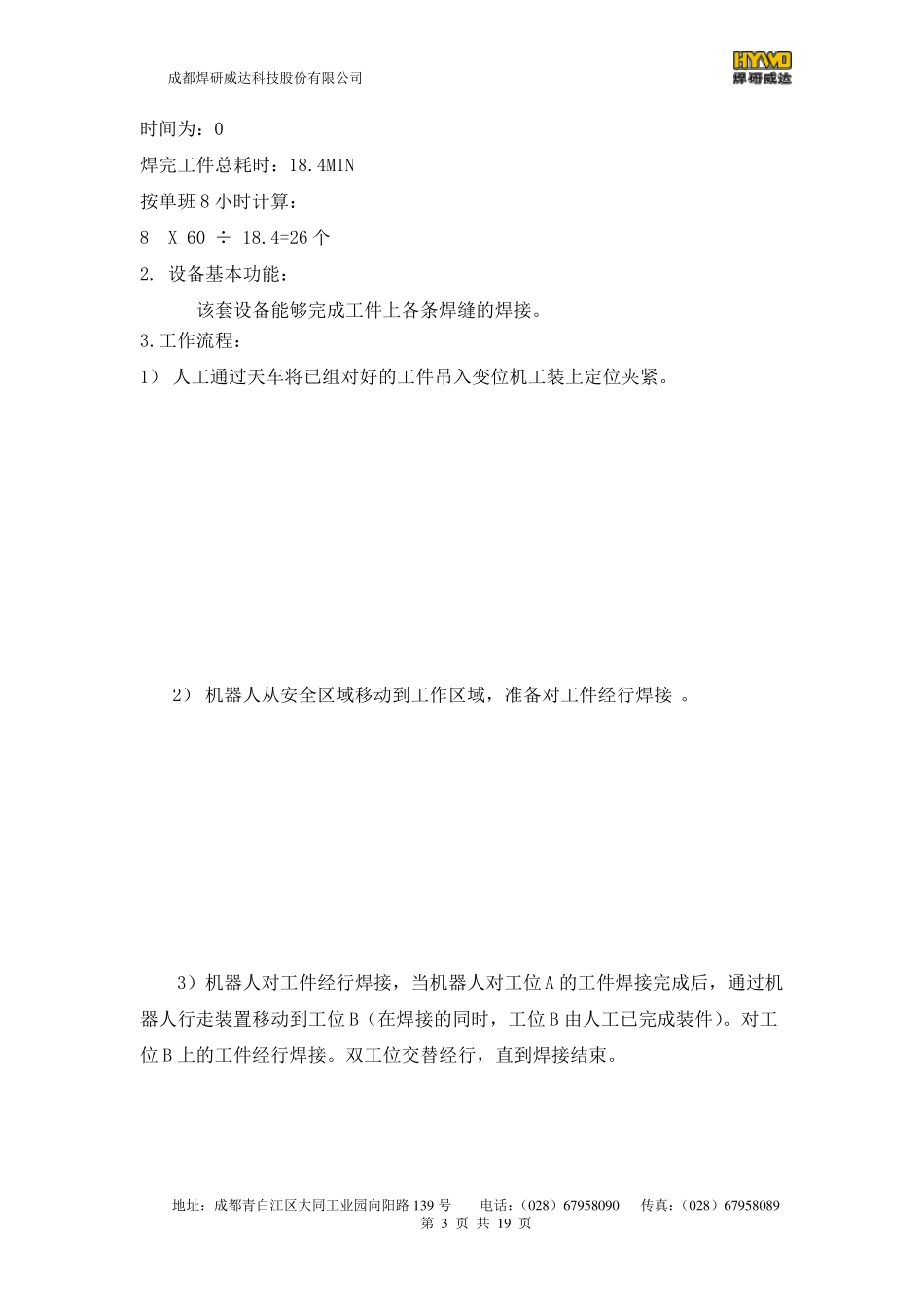

机器人焊接工作站技术方案(广西刀板方案)_第3页
3/19
成都焊研威达科技股份有限公司 地址:成都青白江区大同工业园向阳路 1 3 9 号 电话:(0 2 8 )6 7 9 5 8 0 9 0 传真:(0 2 8 )6 7 9 5 8 0 8 9 第 1 页 共 1 9 页 机 器 人焊接工作站 技术方案 成都焊研威达科技股份有限公司 2010 年 7 月 成都焊研威达科技股份有限公司 地址:成都青白江区大同工业园向阳路1 3 9 号 电话:(0 2 8 )6 7 9 5 8 0 9 0 传真:(0 2 8 )6 7 9 5 8 0 8 9 第 2 页 共 1 9 页 机器人焊接工作站技术方案 设备概述: 1.1 焊接对象: 1) 如图所示工件尺寸最大范围为: 长 × 高 × 宽:2900MM × 540MM × 110MM 焊接范围: 按工件图工艺要求焊接刀板与刀齿之间焊缝。 2)工件材质为:碳钢 材料厚度: 小于 50mm 3) 焊缝特征:角焊缝 焊接组对要求(用户自己完成工件组对):各板与齿的位置误差不超过 10MM。 焊接质量要求:焊缝不允许存在咬边、气孔、砂眼、裂纹等缺陷。 生产节拍估算: 以焊高为12 毫米焊缝为参考: 焊缝种类 12 毫米焊高 焊缝长度(MM): 1000×6 焊接速度(MM/MIN): 450(两道三次焊完) 焊接时间(MIN): 13.4MIN 焊接辅助时间: 变位机空行程及机器人行走时间:5MIN 由于本系统为双工位,工件在焊接的同时就可完成工件装 夹 。因 此 工件装 夹 辅助成都焊研威达科技股份有限公司 地址:成都青白江区大同工业园向阳路1 3 9 号 电话:(0 2 8 )6 7 9 5 8 0 9 0 传真:(0 2 8 )6 7 9 5 8 0 8 9 第 3 页 共 1 9 页 时间为:0 焊完工件总耗时:18.4MIN 按单班8 小时计算: 8 X 60 ÷ 18.4=26 个 2. 设备基本功能: 该套设备能够完成工件上各条焊缝的焊接。 3.工作流程: 1) 人工通过天车将已组对好的工件吊入变位机工装上定位夹紧。 2) 机器人从安全区域移动到工作区域,准备对工件经行焊接 。 3)机器人对工件经行焊接,当机器人对工位 A 的工件焊接完成后,通过机器人行走装置移动到工位 B(在焊接的同时,工位 B 由人工已完成装件)。对工位 B 上的工件经行焊接。双工位交替经行,直到焊接结束。 成都焊研威达科技股份有限公司 地址:成都青白江区大同工业园向阳路1 3 9 号 电话:(0 2 8 )6 7 9 5 8 0 9 0 传真:(0 2 8 )6 7 9 5 8 0 8 9 第 4 页 共 1 9...
