机房布线要点剖析

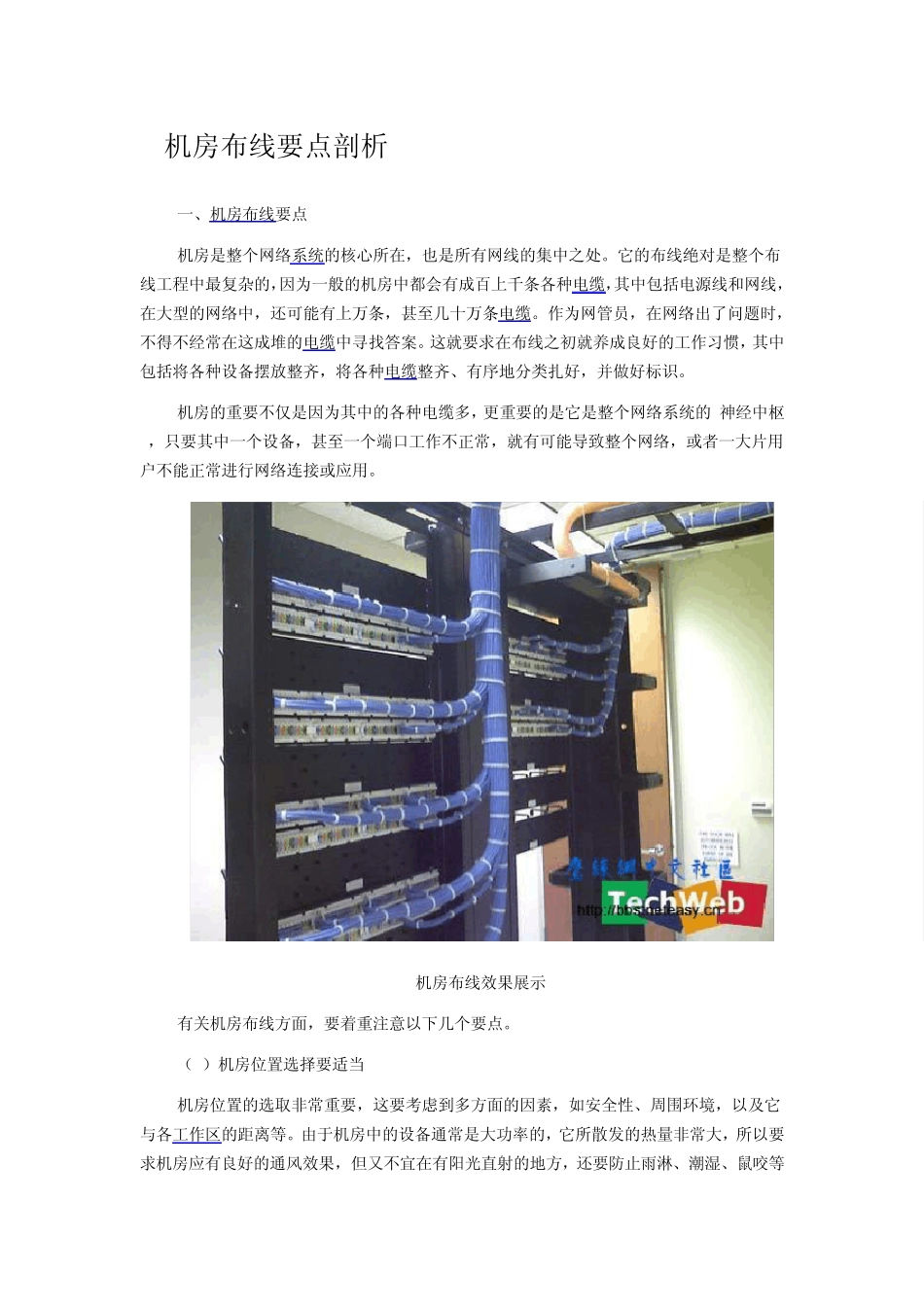

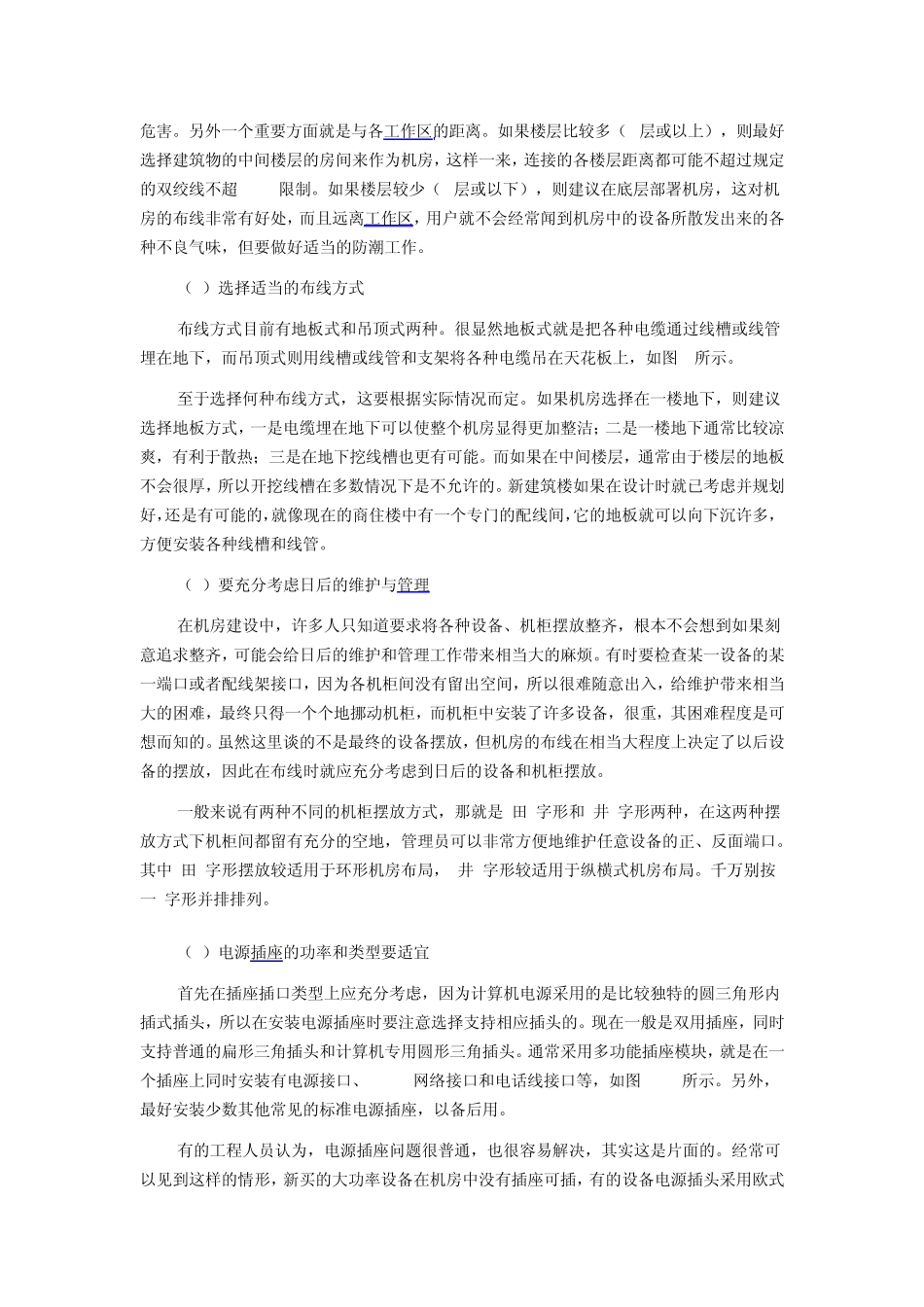

机房布线要点剖析 一、机房布线要点 机房是整个网络系统的核心所在，也是所有网线的集中之处。它的布线绝对是整个布线工程中最复杂的，因为一般的机房中都会有成百上千条各种电缆，其中包括电源线和网线，在大型的网络中，还可能有上万条，甚至几十万条电缆。作为网管员，在网络出了问题时，不得不经常在这成堆的电缆中寻找答案。这就要求在布线之初就养成良好的工作习惯，其中包括将各种设备摆放整齐，将各种电缆整齐、有序地分类扎好，并做好标识。 机房的重要不仅是因为其中的各种电缆多，更重要的是它是整个网络系统的"神经中枢"，只要其中一个设备，甚至一个端口工作不正常，就有可能导致整个网络，或者一大片用户不能正常进行网络连接或应用。 机房布线效果展示 有关机房布线方面，要着重注意以下几个要点。 （1）机房位置选择要适当 机房位置的选取非常重要，这要考虑到多方面的因素，如安全性、周围环境，以及它与各工作区的距离等。由于机房中的设备通常是大功率的，它所散发的热量非常大，所以要求机房应有良好的通风效果，但又不宜在有阳光直射的地方，还要防止雨淋、潮湿、鼠咬等危害。另外一个重要方面就是与各工作区的距离。如果楼层比较多（5层或以上），则最好选择建筑物的中间楼层的房间来作为机房，这样一来，连接的各楼层距离都可能不超过规定的双绞线不超 100m限制。如果楼层较少（4层或以下），则建议在底层部署机房，这对机房的布线非常有好处，而且远离工作区，用户就不会经常闻到机房中的设备所散发出来的各种不良气味，但要做好适当的防潮工作。 （2）选择适当的布线方式 布线方式目前有地板式和吊顶式两种。很显然地板式就是把各种电缆通过线槽或线管埋在地下，而吊顶式则用线槽或线管和支架将各种电缆吊在天花板上，如图 1所示。 至于选择何种布线方式，这要根据实际情况而定。如果机房选择在一楼地下，则建议选择地板方式，一是电缆埋在地下可以使整个机房显得更加整洁；二是一楼地下通常比较凉爽，有利于散热；三是在地下挖线槽也更有可能。而如果在中间楼层，通常由于楼层的地板不会很厚，所以开挖线槽在多数情况下是不允许的。新建筑楼如果在设计时就已考虑并规划好，还是有可能的，就像现在的商住楼中有一个专门的配线间，它的地板就可以向下沉许多，方便安装各种线槽和线管。 （3）要充分考虑日后的维护与管理 在机房建设中，许多人只知道要求将各种设备、机柜摆放整齐，根本不会想到如果刻意追求...
