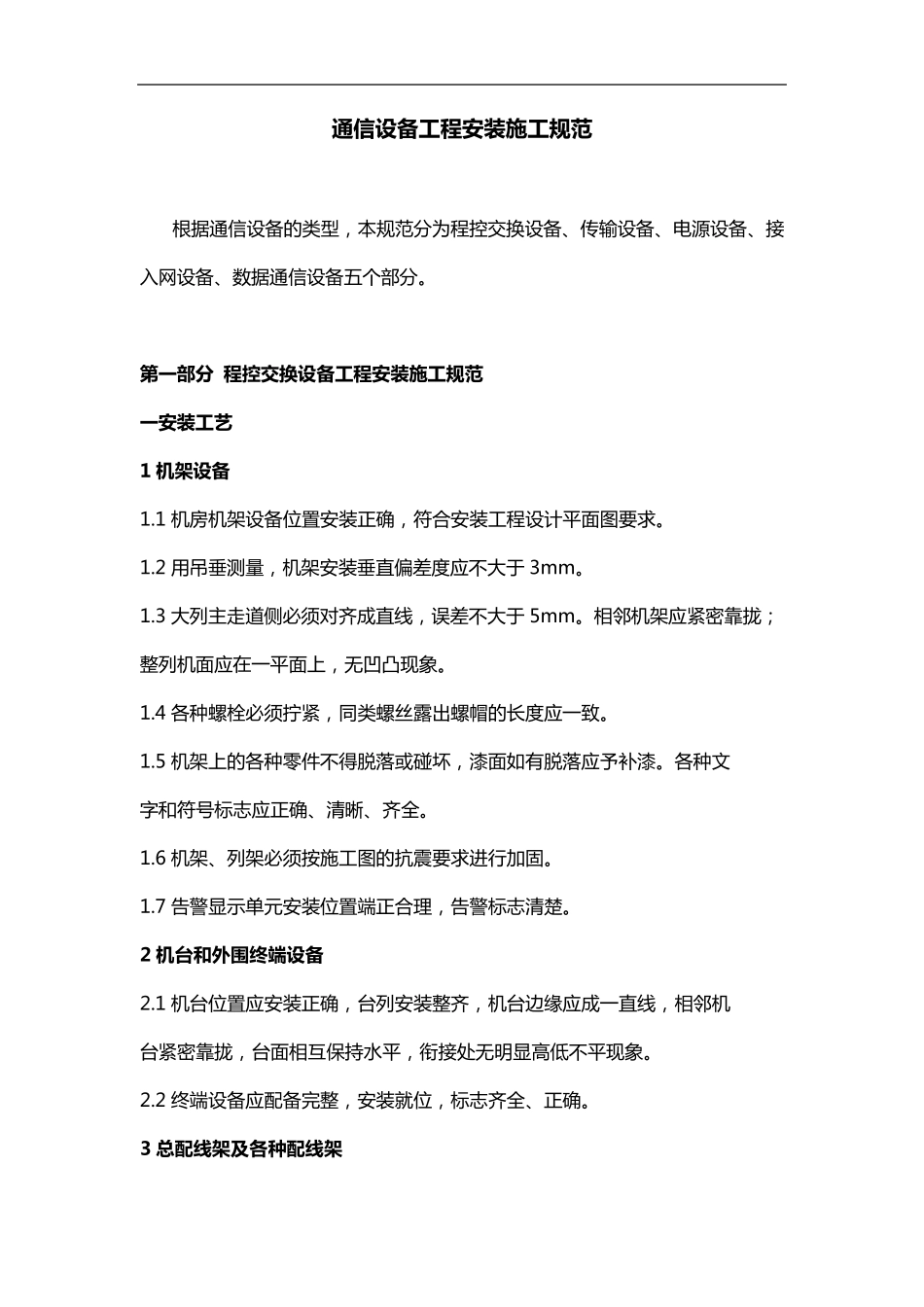

通 信 设 备 工 程 安 装 施 工 规 范 根 据 通 信 设 备 的 类 型 ， 本 规 范 分 为 程 控 交 换 设 备 、传输设 备 、电源设 备 、接入网设 备 、数据 通 信 设 备 五个部分 。 第 一部分 程 控交换设 备 工 程 安 装 施 工 规 范 一安 装 工 艺 1 机架设 备 1.1 机房机架设 备 位置安装正确， 符合安装工程 设 计平面图要求。 1.2 用吊垂测量， 机架安装垂直偏差度应不大于 3mm。 1.3 大列主走道侧必须对齐成直线， 误差不大于 5mm。相邻机架应紧密靠拢； 整列机面应在一平面上， 无凹凸现象。 1.4 各种螺栓必须拧紧， 同类 螺丝露出螺帽的 长度应一致。 1.5 机架上的 各种零件不得脱落或碰坏， 漆面如有脱落应予补漆。各种文 字和符号标志应正确、清晰、齐全。 1.6 机架、列架必须按施工图的 抗震要求进行加固。 1.7 告警显示单元安装位置端正合理， 告警标志清楚。 2 机台和外围终端设 备 2.1 机台位置应安装正确， 台列安装整齐， 机台边缘应成一直线， 相邻机 台紧密靠拢， 台面相互保持水平， 衔接处无明显高低不平现象。 2.2 终端设 备 应配备 完整， 安装就位， 标志齐全、正确。 3 总配线架及各种配线架 3.1 总 配 线 架 底 座 位 置 应 与 成 端 电 缆 上 线 槽 或 上 线 孔 洞 相 对 应 。 跳 线 环 位 置 应 平直 整 齐 。 3.2 总 配 线 架 滑 梯 安 装 应 牢 固 可 靠 、滑 动平 稳，滑 梯 轨道拼接平 正，手闸灵敏。 3.3 总 配 线 架 及各种配 线 架 （含数字配 线 架 、中间配 线 架 等）各直 列上 下两端 垂直 误差应 不大于 3mm，底 座 水平 误差每米不大于 2mm。 3.4 配 线 架 接线 板安 装 位 置 应 符合施工图设计，各种标志完整 齐 全。 3.5 配 线 架 必须按施工图要求进行抗震加固 。 3.6 总 配 线 架 直 列告警装 置 及总 告警装 置 设备安 装 齐 全。 4 电 缆 走 道 及槽道 4.1 电 缆 走道及槽 道的安 装 位 置 应 符合施工图设计的规定，左右偏差不得超过50mm。 4.2 安 装 走道应 符合下列规定： 1） 水平 走道应 与 列架 保持平 行或 直 角相 交，水平 度每米偏差不超过 2mm； 2） 垂直 走道应 与 地面保持垂直 并无倾斜现...
