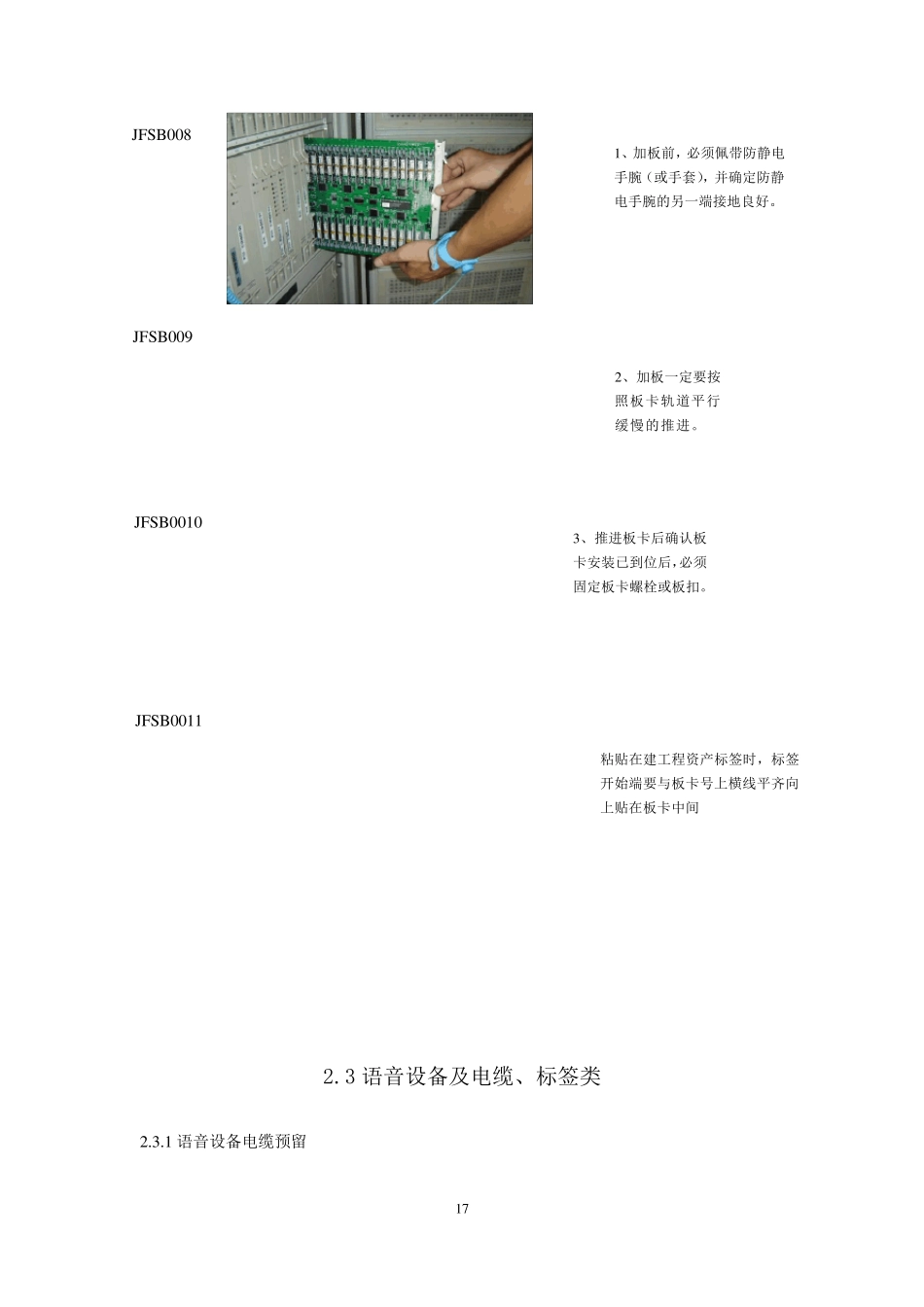

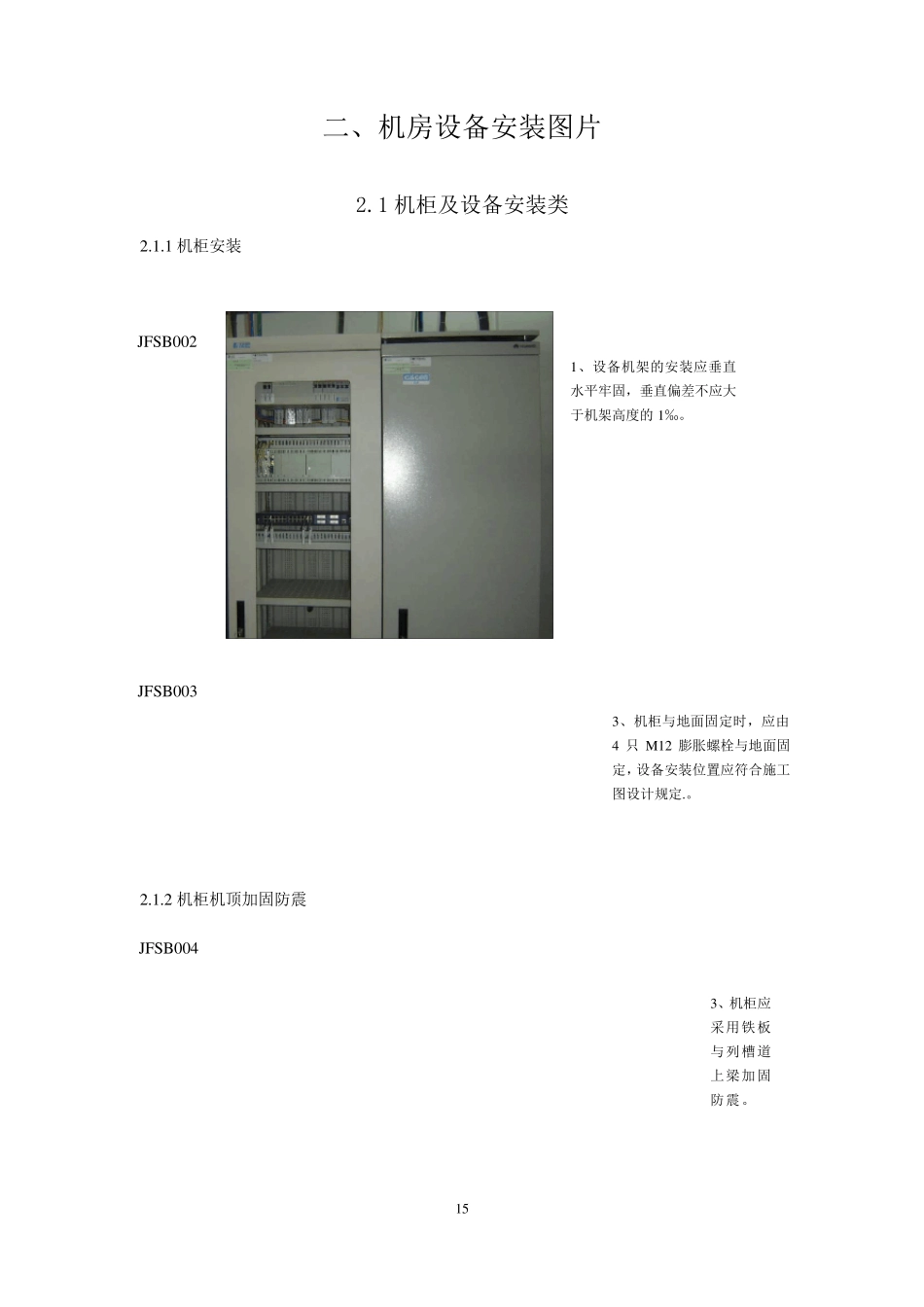

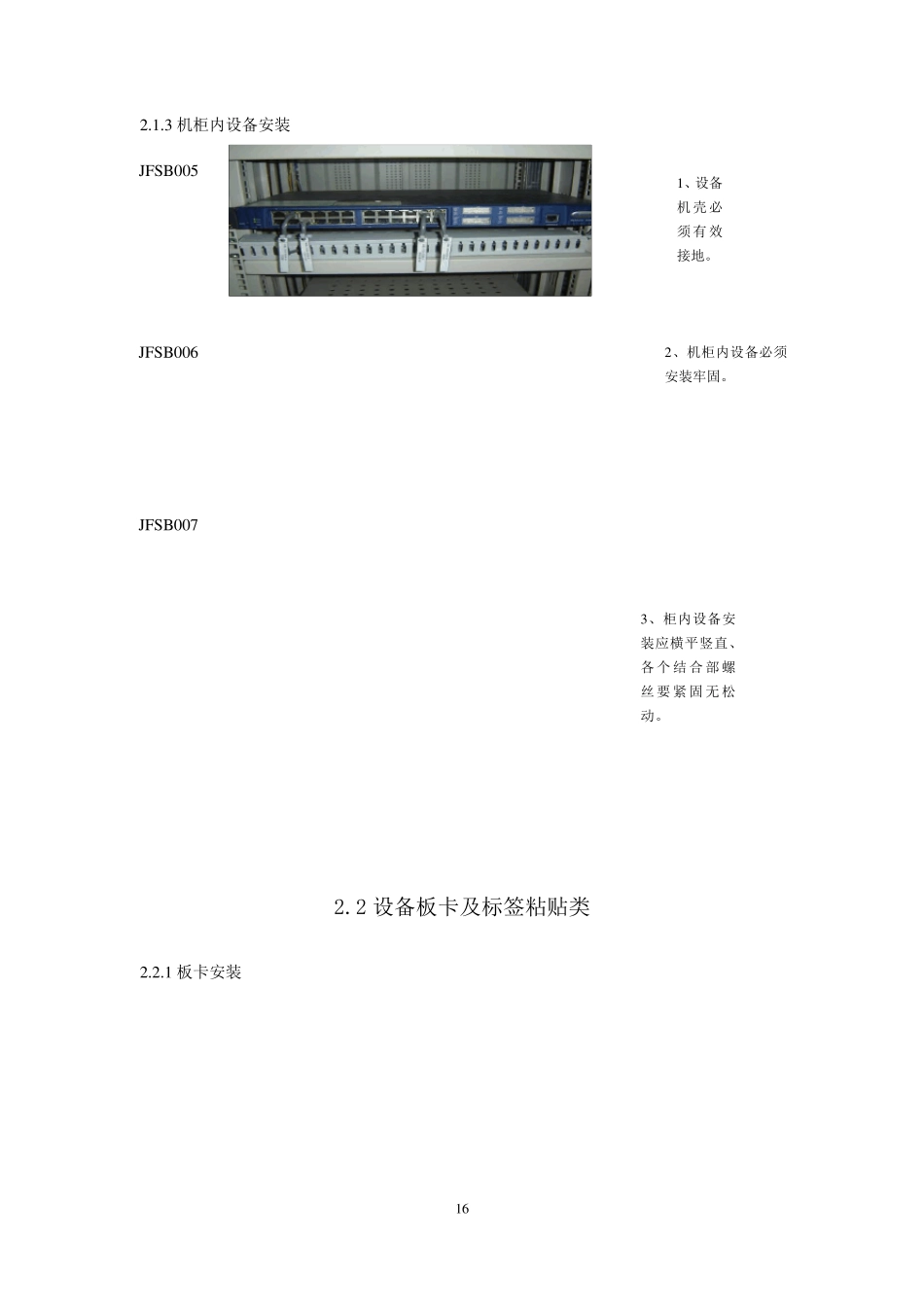

15 二、机房设备安装图片 2.1 机柜及设备安装类 2.1.1 机柜安装 2.1.2 机柜机顶加固防震 1、设备机架的安装应垂直水平牢固，垂直偏差不应大于机架高度的1‰。 3、机柜与地面固定时，应由4 只 M12 膨胀螺栓与地面固定，设备安装位置应符合施工图设计规定.。 3、机柜应采用铁板与列槽道上梁加固防震。 JFSB002 JFSB003 JFSB004 16 2.1.3 机柜内设备安装 2.2 设备板卡及标签粘贴类 2.2.1 板卡安装 2、机柜内设备必须安装牢固。 1、设备机壳必须有效接地。 3、柜内设备安装应横平竖直、各 个 结 合 部 螺丝 要 紧 固 无 松动。 JFS B005 JFS B006 JFS B007 17 2.3 语音设备及电缆、标签类 2.3.1 语音设备电缆预留 3、推进板卡后确认板卡安装已到位后，必须固定板卡螺栓或板扣。 1、加板前，必须佩带防静电手腕（或手套），并确定防静电手腕的另一端接地良好。 2、加板一定要按照板卡轨道平行缓慢的推进。 粘贴在建工程资产标签时，标签开始端要与板卡号上横线平齐向上贴在板卡中间 JFS B008 JFS B009 JFS B0010 JFS B0011 18 2.3.2 语音设备电缆走线 3、标签必须打印过塑，并与设备电缆垂直安装，并安装在 U 型最低端处。 2、预留设备电缆绑扎时必须预留一个弧度，弧度成 U 型，U 型最底部与其进线的横列端子底平齐，线路整齐美观。 1、信号线在走线架敷设时不能交叉，用蜡线分层次编把绑扎，在电缆进入槽道横平竖直。 2、设备电缆转弯必须预留一个弧度，弧度半径不少于 6cm 。 JFSB0014 JFSB0012 JFSB0013 19 2.4 中继电缆类 2.4.1 设备电缆绑扎 2.4.2 中继电缆在走线架上布放及绑扎 3、信号线、电源线、地线在走线架必须分开绑扎，简洁。 3、中继电缆上配线架时要有 U 型转弯预留，预留底部与端子底部距离 20cm 。 1、设备电缆必须靠拢绑扎，绑扎成方型，外观一定要横平竖直，不交叉。 2、标签必须打印过塑，并方向一致安装，安装时标签上下两端需对齐。 2、设备电缆必须靠拢绑扎，绑扎成方型，外观一定要横平竖直。 1、中继电缆转弯处需有一个弯度，弯度半径不少于 6cm ，转弯处应绑扎固定。 JFSB0015 JFSB0016 JFSB0017 20cm 20 2.5 同轴电缆类 2.5.1 铜轴电缆制作 2.5.2 铜轴电缆焊接 3、中继电缆必须与电力电缆分开走线。 2、标签必须打印过塑，并垂直方向绑扎安装在缆线转弯处，安装时标签上下两端需对齐。 3、使用电烙铁焊接时...
