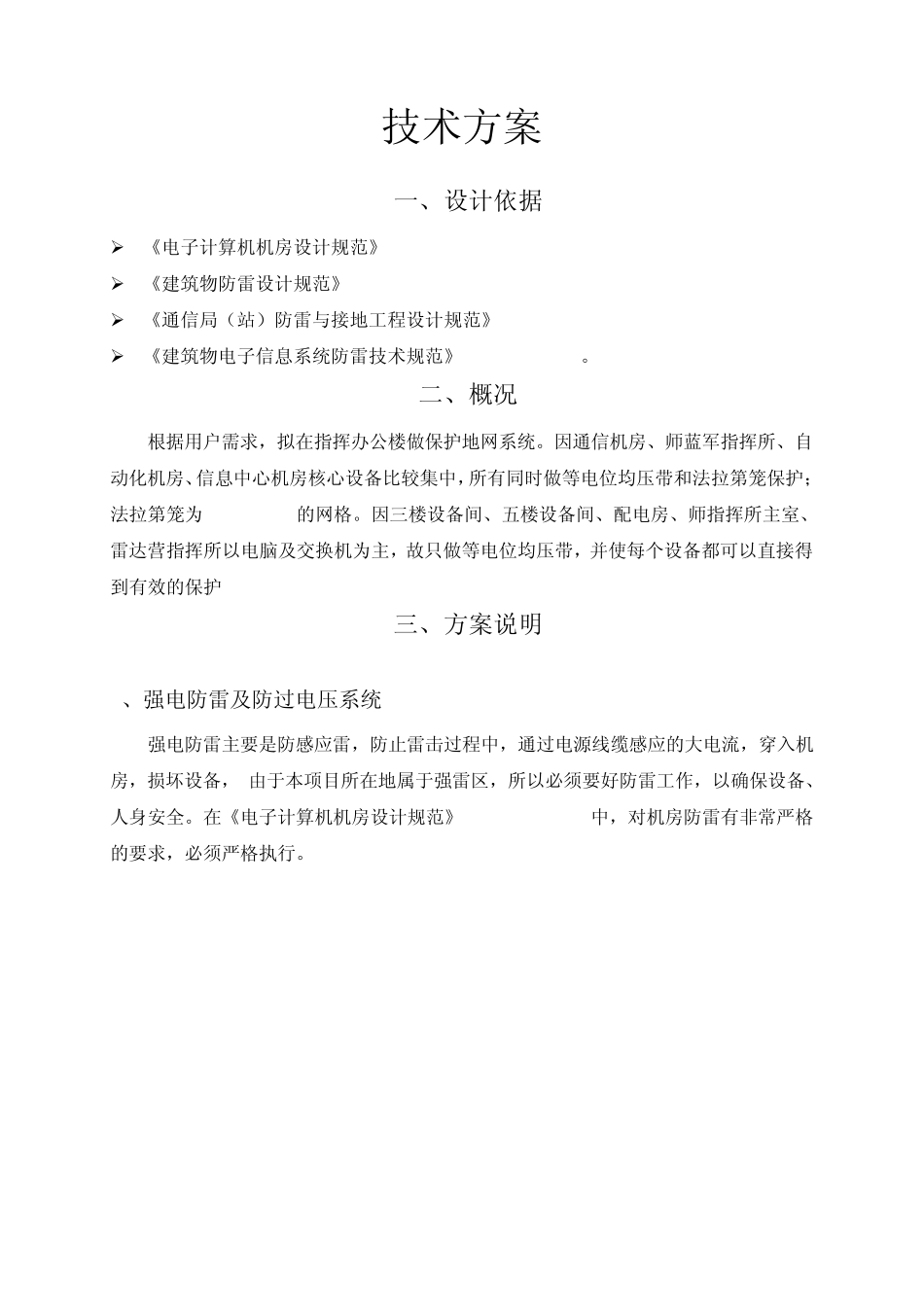

机房保护地网工程 技术方案 技术方案 一、设计依据  《电子计算机机房设计规范》GB 50174-2008  《建筑物防雷设计规范》GB 50057-1994  《通信局(站)防雷与接地工程设计规范》 YD 5098-2005  《建筑物电子信息系统防雷技术规范》GB 50343-2004。 二、概况 根据用户需求,拟在指挥办公楼做保护地网系统。因通信机房、师蓝军指挥所、自动化机房、信息中心机房核心设备比较集中,所有同时做等电位均压带和法拉第笼保护;法拉第笼为 600*600mm的网格。因三楼设备间、五楼设备间、配电房、师指挥所主室、雷达营指挥所以电脑及交换机为主,故只做等电位均压带,并使每个设备都可以直接得到有效的保护 三、方案说明 1、强电防雷及防过电压系统 强电防雷主要是防感应雷,防止雷击过程中,通过电源线缆感应的大电流,穿入机房,损坏设备, 由于本项目所在地属于强雷区,所以必须要好防雷工作,以确保设备、人身安全。在《电子计算机机房设计规范》GB 50174-2008中,对机房防雷有非常严格的要求,必须严格执行。 因此在各个机房采用三级防雷措施。针对本次工程,第一级防雷器为A级防雷器(100KA),防雷器安装在配电柜进线处;第二级防雷器为B级防雷器(40KA),自制防雷箱,安装在机柜外,总开出线引入到第二级防雷箱,再引入UPS防雷开关上,能将大能量的浪涌电流限制在后续保护系统可允许的范围;第三级防雷器为C级防雷器(20KA),防雷器安装在UPS输出端。使输出的箝位电压达到规定值,从而保护了设备, 在机房内用40*3mm铜排做均压带及局部等电位连接,且与大地地栅网可靠连接,确保系统安全可靠。机房天花主龙骨、地板支架、墙板的前后左右用多股 6mm2电线电缆夸接,并且就近连接到等电位铜排上;其目的在于防止雷击过程中,瞬间产生的高电位反击。更加保证了人身和设备的安全。 2、保护人身及数据安全的防静电措施 因此在部分机房内用铜箔做法拉第笼,使静电所引起的电荷积累,能迅速的流入大地,以保证设备及人身的安全。另外机房密闭,也防止带灰尘颗粒入侵机房,减少了电子碰幢而产生的带电离子。这样也可以避免灰尘对设备正常工作造成威胁。 同一防雷区设备等效图 设备 或机房 电源线 信号线 3、接地系统 3.1常规接地系统 本机房设计中有保护接地系统,防雷接地系统,工作接地系统,防静电接地系统,机房中设备的金属外壳、金属管线、防静电地网、防静电地板的支架连接一体都与保护地有良好的连接...
