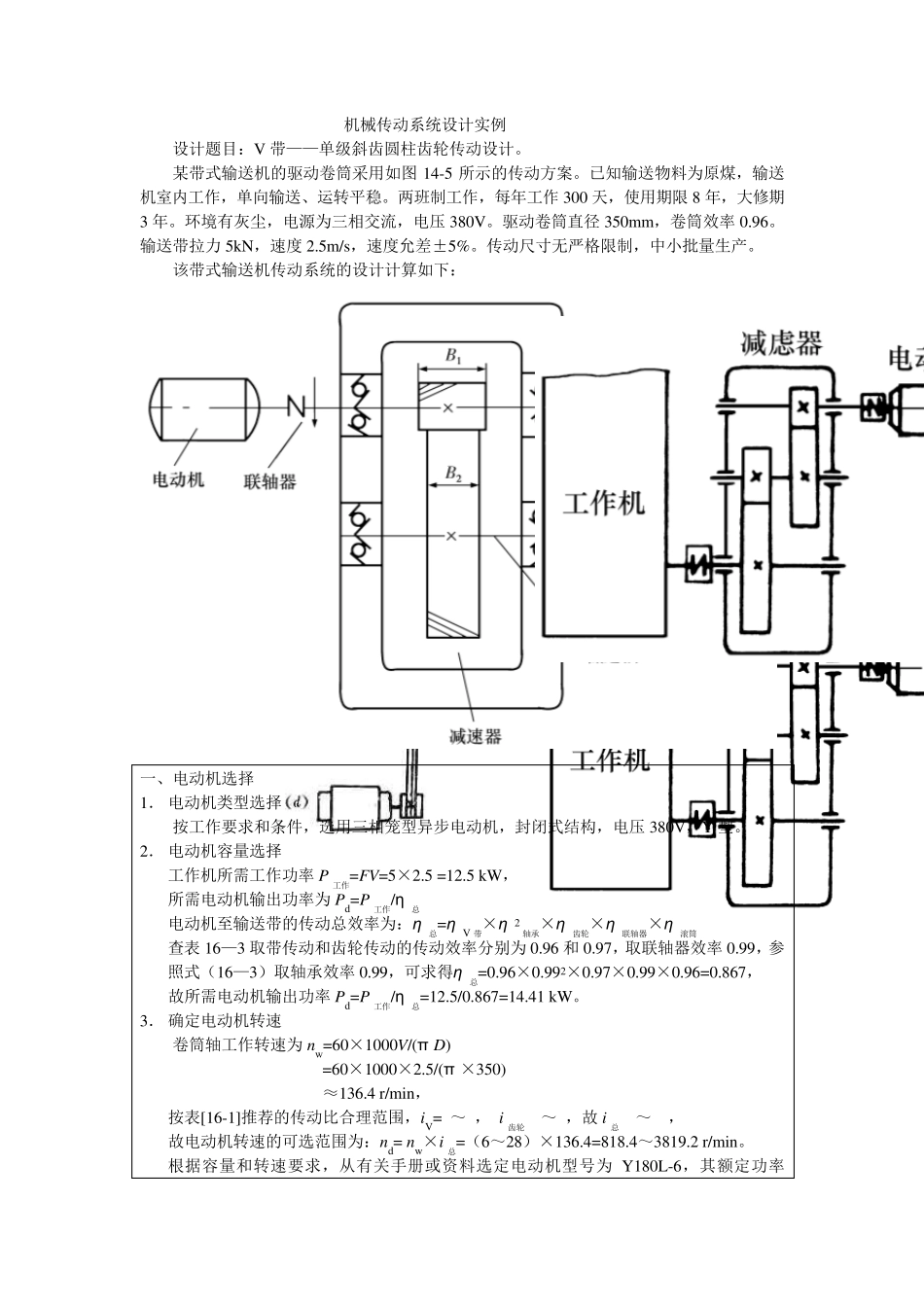

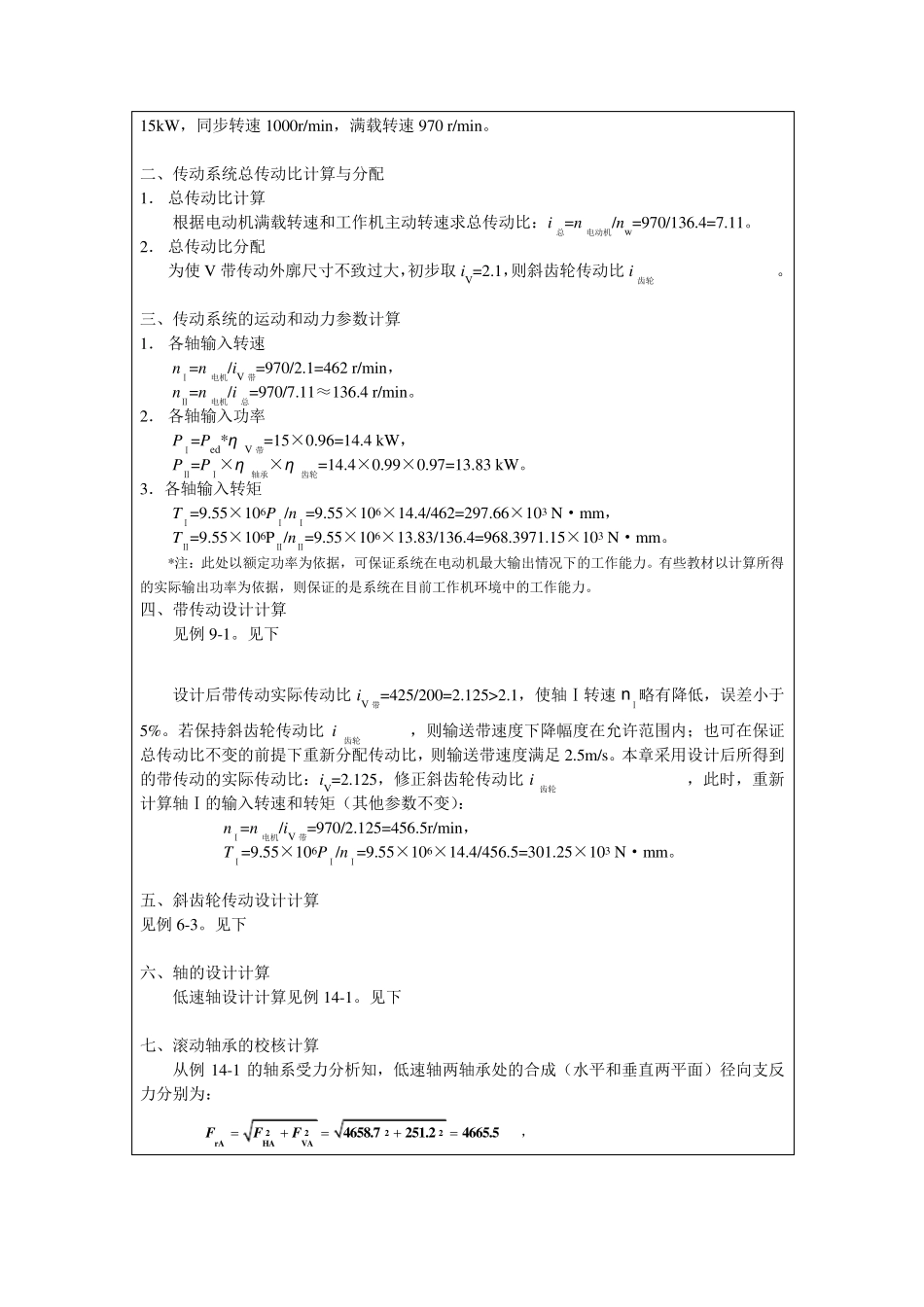

机械传动系统设计实例 设计题目：V 带——单级斜齿圆柱齿轮传动设计。 某带式输送机的驱动卷筒采用如图14-5 所示的传动方案。已知输送物料为原煤，输送机室内工作，单向输送、运转平稳。两班制工作，每年工作300 天，使用期限8 年，大修期3 年。环境有灰尘，电源为三相交流，电压380V。驱动卷筒直径350mm，卷筒效率0.96。输送带拉力5kN，速度2.5m/s，速度允差±5%。传动尺寸无严格限制，中小批量生产。 该带式输送机传动系统的设计计算如下： 一、电动机选择 1． 电动机类型选择 按工作要求和条件，选用三相笼型异步电动机，封闭式结构，电压380V，Y 型。 2． 电动机容量选择 工作机所需工作功率P工作=FV=5×2.5 =12.5 kW， 所需电动机输出功率为Pd=P工作/η总 电动机至输送带的传动总效率为：η总=η V 带×η 2轴承×η齿轮×η联轴器×η滚筒 查表 16—3 取带传动和齿轮传动的传动效率分别为0.96 和 0.97，取联轴器效率0.99，参照式（16—3）取轴承效率0.99，可求得η总=0.96×0.992×0.97×0.99×0.96=0.867， 故所需电动机输出功率Pd=P工作/η总=12.5/0.867=14.41 kW。 3． 确定电动机转速 卷筒轴工作转速为n w =60×1000V/(π D) =60×1000×2.5/(π ×350) ≈136.4 r/min， 按表[16-1]推荐的传动比合理范围，iV=2～4， i齿轮=3～7，故 i总=6～28， 故电动机转速的可选范围为：n d= n w ×i总=（6～28）×136.4=818.4～3819.2 r/min。 根据容量和转速要求，从有关手册或资料选定电动机型号为Y180L-6，其额定功率 15kW，同步转速1000r/min，满载转速970 r/min。 二、传动系统总传动比计算与分配 1． 总传动比计算 根据电动机满载转速和工作机主动转速求总传动比：i总=n电动机/n w =970/136.4=7.11。 2． 总传动比分配 为使V 带传动外廓尺寸不致过大，初步取iV=2.1，则斜齿轮传动比i齿轮=7.11/2.1=3.386。 三、传动系统的运动和动力参数计算 1． 各轴输入转速 nⅠ=n电机/iV 带=970/2.1=462 r/min， nⅡ=n电机/i总=970/7.11≈136.4 r/min。 2． 各轴输入功率 PⅠ=Ped*η V 带=15×0.96=14.4 kW， PⅡ=PⅠ×η轴承×η齿轮=14.4×0.99×0.97=13.83 kW。 3．各轴输入转矩 TⅠ=9.55×106PⅠ/nⅠ=9.55×106×14.4/462=297.66×103 N·mm， TⅡ=9.55×106PⅡ/nⅡ=9.55×106×13.83/136.4=968.3971.15×103 N·mm。 *注：此处以额定功率为依据，可保证系统在电...
