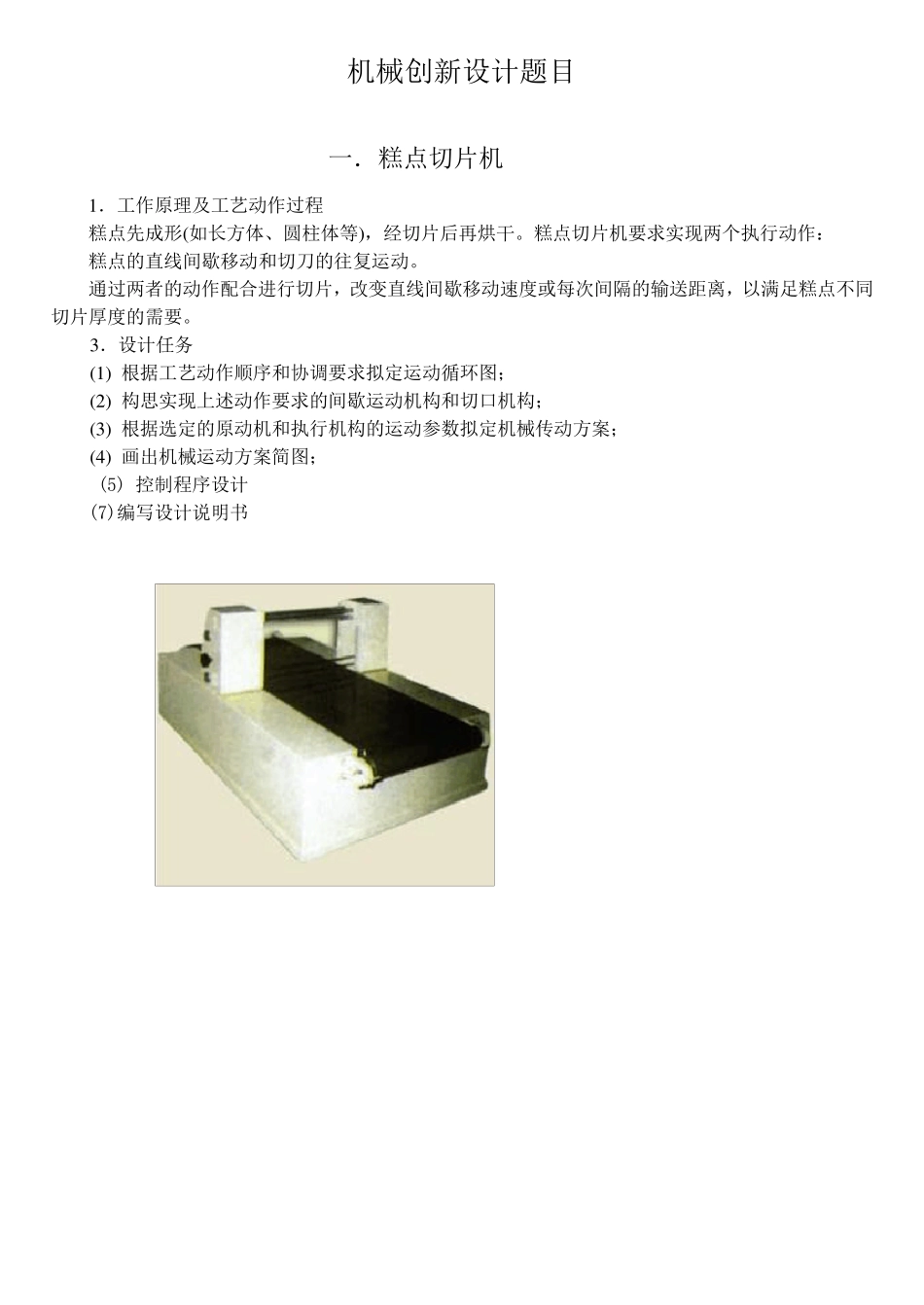

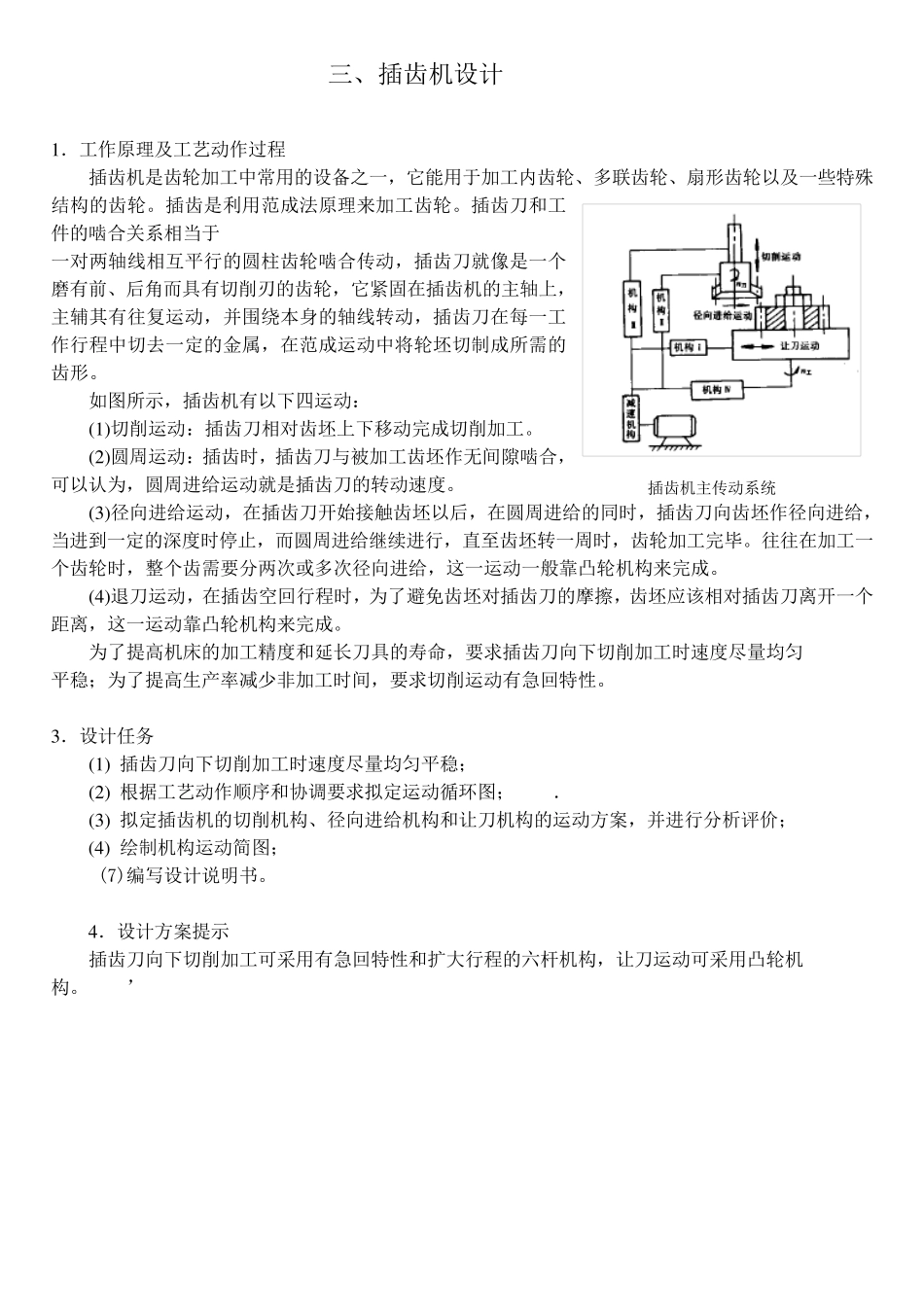

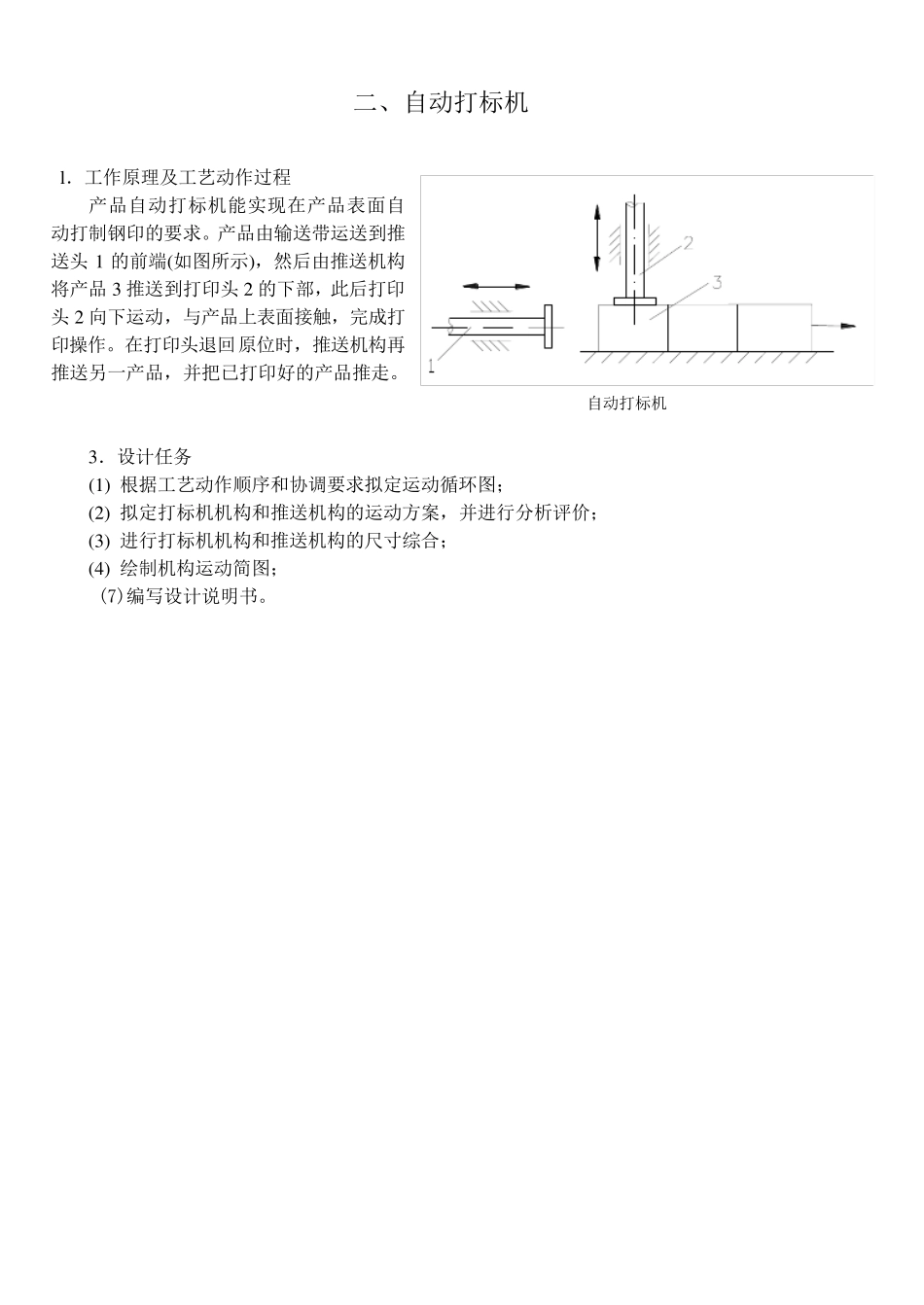

机械创新设计题目 一．糕点切片机 1 ．工作原理及工艺动作过程 糕点先成形(如长方体、圆柱体等)，经切片后再烘干。糕点切片机要求实现两个执行动作： 糕点的直线间歇移动和切刀的往复运动。 通过两者的动作配合进行切片，改变直线间歇移动速度或每次间隔的输送距离，以满足糕点不同切片厚度的需要。 3 ．设计任务 (1 ) 根据工艺动作顺序和协调要求拟定运动循环图； (2 ) 构思实现上述动作要求的间歇运动机构和切口机构； (3 ) 根据选定的原动机和执行机构的运动参数拟定机械传动方案； (4 ) 画出机械运动方案简图； (5) 控制程序设计 (7)编写设计说明书 二、自动打标机 l．工作原理及工艺动作过程 产品自动打标机能实现在产品表面自动打制钢印的要求。产品由输送带运送到推送头 1 的前端(如图所示)，然后由推送机构将产品 3 推送到打印头 2 的下部，此后打印头 2 向下运动，与产品上表面接触，完成打印操作。在打印头退回原位时，推送机构再推送另一产品，并把已打印好的产品推走。 自动打标机 3．设计任务 (1) 根据工艺动作顺序和协调要求拟定运动循环图； (2) 拟定打标机机构和推送机构的运动方案，并进行分析评价； (3) 进行打标机机构和推送机构的尺寸综合； (4) 绘制机构运动简图； (7)编写设计说明书。 三 、 插 齿 机 设 计 1 ． 工 作 原 理 及 工 艺 动 作 过 程 插 齿 机 是 齿 轮 加 工 中 常 用 的 设 备 之 一 ， 它 能 用 于 加 工 内 齿 轮 、 多 联 齿 轮 、 扇 形 齿 轮 以 及 一 些 特 殊结 构 的 齿 轮 。 插 齿 是 利 用 范 成 法 原 理 来 加 工 齿 轮 。 插 齿 刀 和 工件 的 啮 合 关 系 相 当 于 一 对 两 轴 线 相 互 平 行 的 圆 柱 齿 轮 啮 合 传 动 ， 插 齿 刀 就 像 是 一 个磨 有 前 、 后 角 而 具 有 切 削 刃 的 齿 轮 ， 它 紧 固 在 插 齿 机 的 主 轴 上 ，主 辅 其 有 往 复 运 动 ， 并 围 绕 本 身 的 轴 线 转 动 ， 插 齿 刀 在 每 一 工作 行 程 中 切 去 一 定 的 金 属 ， 在 范 成 运 动 中 将 轮 坯 切 制 成 所 需 的齿 形 。 如 图 所 示 ， 插 齿 机 有 以 下 四 运 动 ： (1 )切 削 运 动 ： 插 齿 ...
