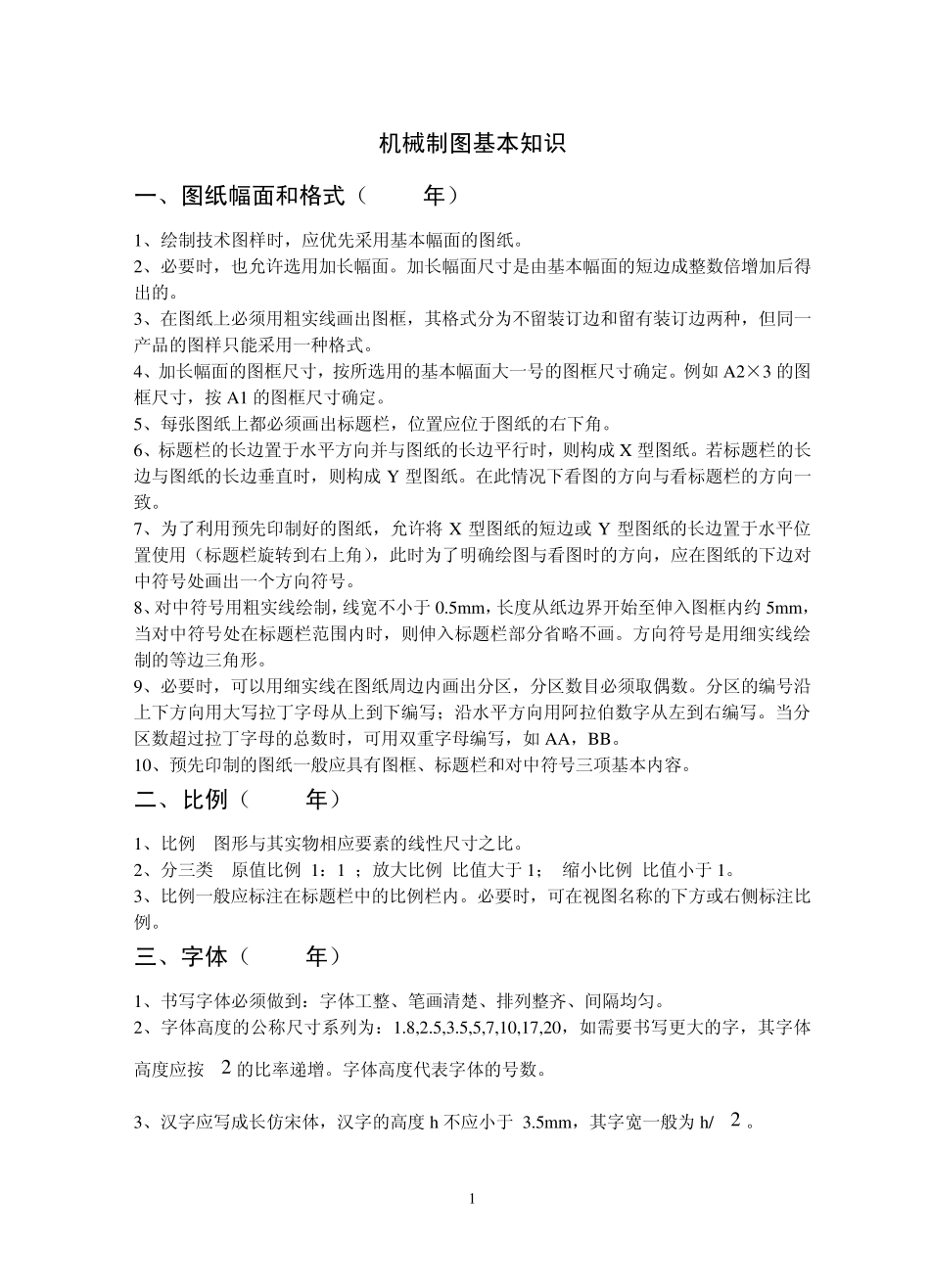

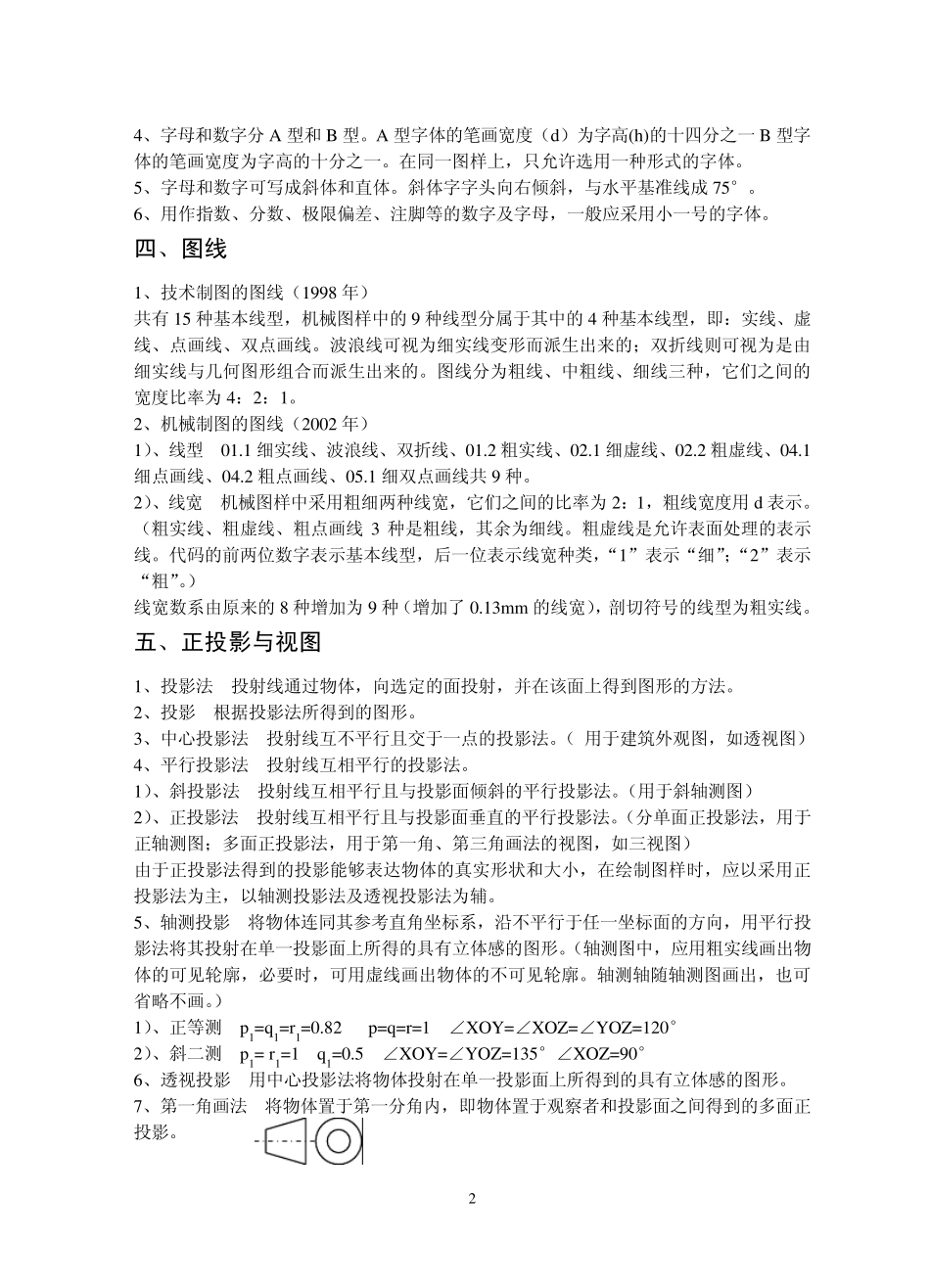

1 机械制图基本知识 一、图纸幅面和格式（1993年） 1、绘制技术图样时，应优先采用基本幅面的图纸。 2、必要时，也允许选用加长幅面。加长幅面尺寸是由基本幅面的短边成整数倍增加后得出的。 3、在图纸上必须用粗实线画出图框，其格式分为不留装订边和留有装订边两种，但同一产品的图样只能采用一种格式。 4、加长幅面的图框尺寸，按所选用的基本幅面大一号的图框尺寸确定。例如A2×3 的图框尺寸，按A1 的图框尺寸确定。 5、每张图纸上都必须画出标题栏，位置应位于图纸的右下角。 6、标题栏的长边置于水平方向并与图纸的长边平行时，则构成X 型图纸。若标题栏的长边与图纸的长边垂直时，则构成Y 型图纸。在此情况下看图的方向与看标题栏的方向一致。 7、为了利用预先印制好的图纸，允许将 X 型图纸的短边或 Y 型图纸的长边置于水平位置使用（标题栏旋转到右上角），此时为了明确绘图与看图时的方向，应在图纸的下边对中符号处画出一个方向符号。 8、对中符号用粗实线绘制，线宽不小于 0.5m m ，长度从纸边界开始至伸入图框内约 5m m ，当对中符号处在标题栏范围内时，则伸入标题栏部分省略不画。方向符号是用细实线绘制的等边三角形。 9、必要时，可以用细实线在图纸周边内画出分区，分区数目必须取偶数。分区的编号沿上下方向用大写拉丁字母从上到下编写；沿水平方向用阿拉伯数字从左到右编写。当分区数超过拉丁字母的总数时，可用双重字母编写，如AA，BB。 10、预先印制的图纸一般应具有图框、标题栏和对中符号三项基本内容。 二、比例（1993年） 1、比例 图形与其实物相应要素的线性尺寸之比。 2、分三类 原值比例 1：1 ；放大比例 比值大于 1； 缩小比例 比值小于 1。 3、比例一般应标注在标题栏中的比例栏内。必要时，可在视图名称的下方或右侧标注比例。 三、字体（1993年） 1、书写字体必须做到：字体工整、笔画清楚、排列整齐、间隔均匀。 2、字体高度的公称尺寸系列为：1.8,2.5,3.5,5,7,10,17,20，如需要书写更大的字，其字体高度应按2 的比率递增。字体高度代表字体的号数。 3、汉字应写成长仿宋体，汉字的高度 h 不应小于 3.5m m ，其字宽一般为h/2 。 2 4、字母和数字分A 型和B 型。A 型字体的笔画宽度（d）为字高(h)的十四分之一B 型字体的笔画宽度为字高的十分之一。在同一图样上，只允许选用一种形式的字体。 5、字母和数字可写成斜体和直体。斜体字字头向右倾斜，与水...
