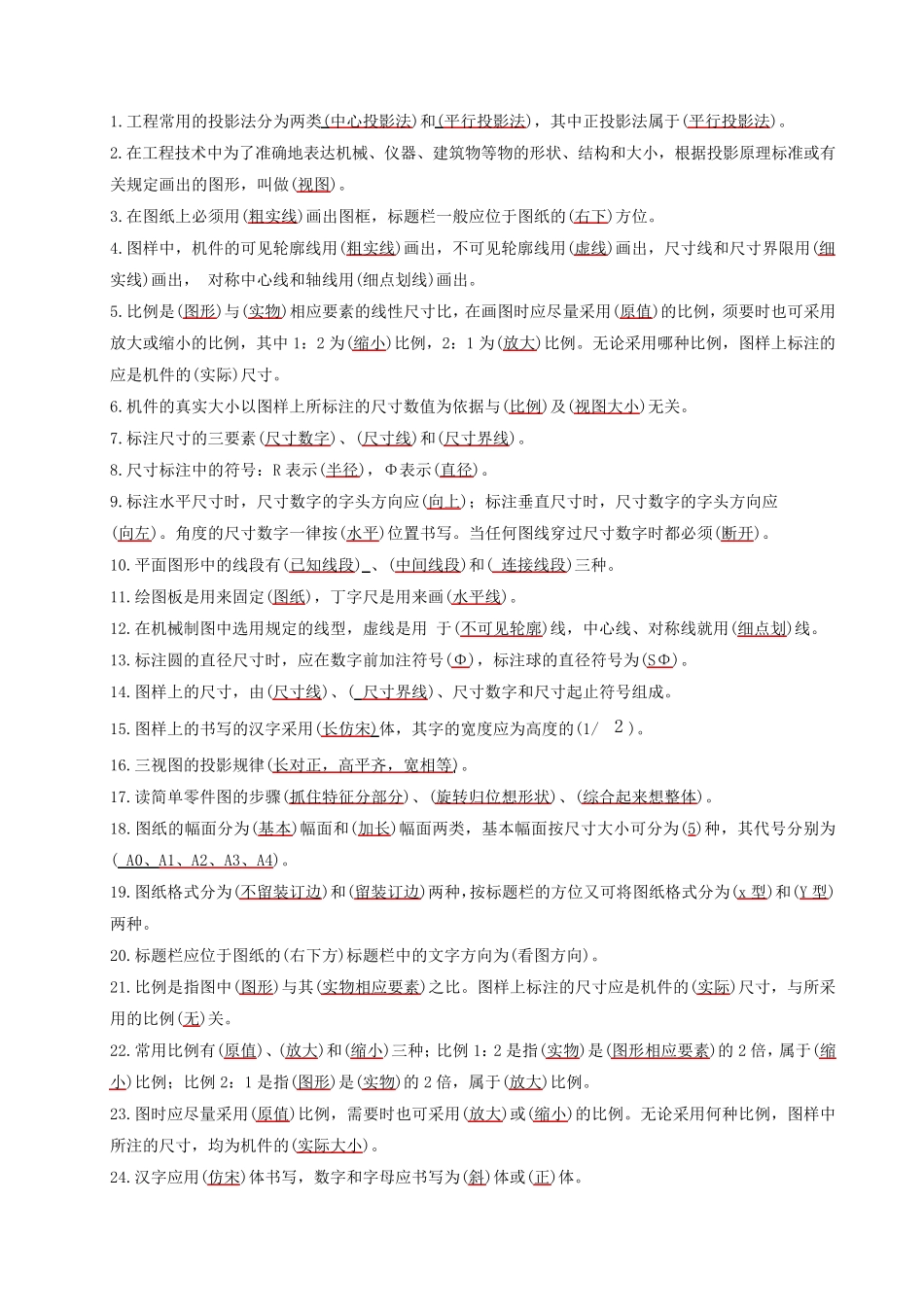

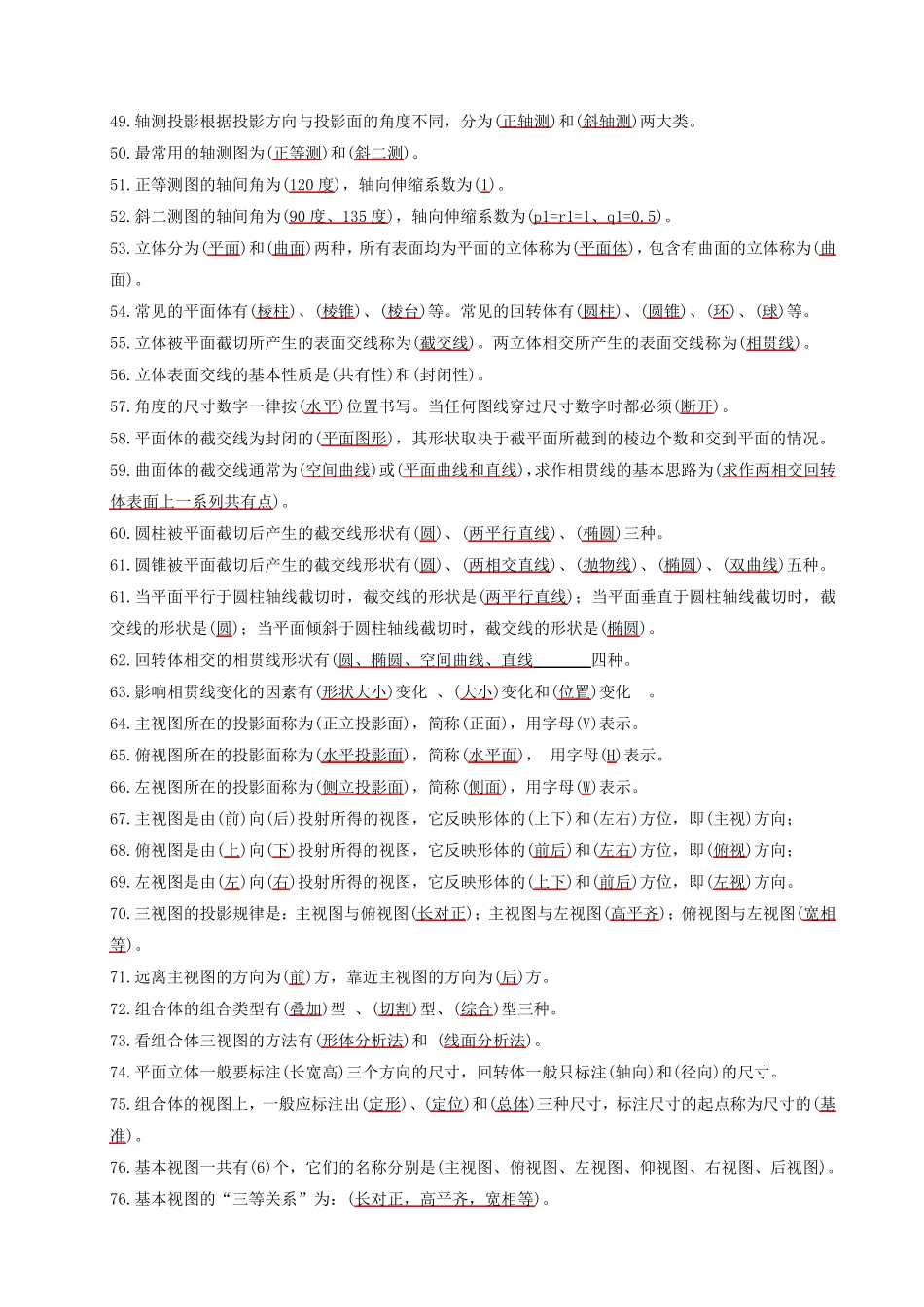

1.工 程 常 用 的 投 影 法 分 为 两 类 (中 心 投 影 法 )和 (平 行 投 影 法 ), 其 中 正 投 影 法 属 于 (平 行 投 影 法 )。2.在 工 程 技 术 中 为 了 准 确 地 表 达 机 械 、 仪 器 、 建 筑 物 等 物 的 形 状 、 结 构 和 大 小 , 根 据 投 影 原 理 标 准 或 有关 规 定 画 出 的 图 形 , 叫 做 (视 图 )。3.在 图 纸 上 必 须 用 (粗 实 线 )画 出 图 框 , 标 题 栏 一 般 应 位 于 图 纸 的 (右 下 )方 位 。4.图 样 中 , 机 件 的 可 见 轮 廓 线 用 (粗 实 线 )画 出 , 不 可 见 轮 廓 线 用 (虚 线 )画 出 , 尺 寸 线 和 尺 寸 界 限 用 (细实 线 )画 出 ,对 称 中 心 线 和 轴 线 用 (细 点 划 线 )画 出 。5.比 例 是 (图 形 )与 (实 物 )相 应 要 素 的 线 性 尺 寸 比 , 在 画 图 时 应 尽 量 采 用 (原 值 )的 比 例 , 须 要 时 也 可 采 用放 大 或 缩 小 的 比 例 , 其 中 1: 2 为 (缩 小 )比 例 , 2: 1 为 (放 大 )比 例 。 无 论 采 用 哪 种 比 例 , 图 样 上 标 注 的应 是 机 件 的 (实 际 )尺 寸 。6.机 件 的 真 实 大 小 以 图 样 上 所 标 注 的 尺 寸 数 值 为 依 据 与 (比 例 )及 (视 图 大 小 )无 关 。7.标 注 尺 寸 的 三 要 素 (尺 寸 数 字)、 (尺 寸 线 )和 (尺 寸 界 线 )。8.尺 寸 标 注 中 的 符号: R 表 示(半径), Φ表 示(直径)。9.标 注 水平 尺 寸 时 , 尺 寸 数 字的 字头方 向应 (向上 );标 注 垂直尺 寸 时 , 尺 寸 数 字的 字头方 向应(向左)。 角度的 尺 寸 数 字一 律按(水平 )位 置书写。 当任何图 线 穿过尺 寸 数 字时 都必 须 (断开)。10.平 面图 形 中 的 线 段有 (已知线 段) 、 (中 间线 段)和 ( 连接线 段)三 种 。11.绘图 板是 用 来固定 (图 纸 ), 丁字尺 是 用 来画 (水平 线 )。12.在 机 械 制图 中 选用 规 定 的 线 型, 虚 线 是 用于 (不 可 见 轮 廓 )线 , 中 心 线 、 对 称 线 ...
