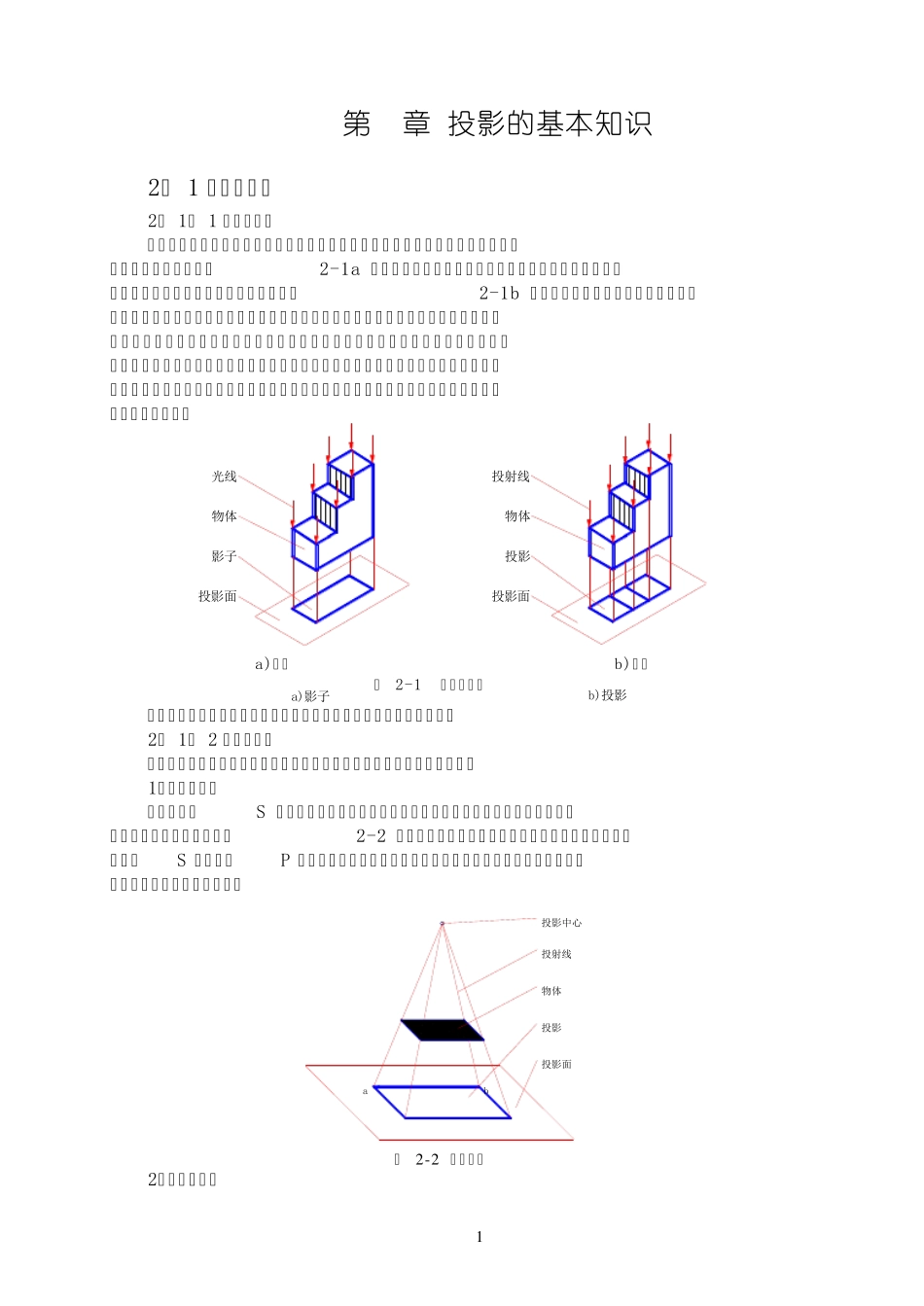

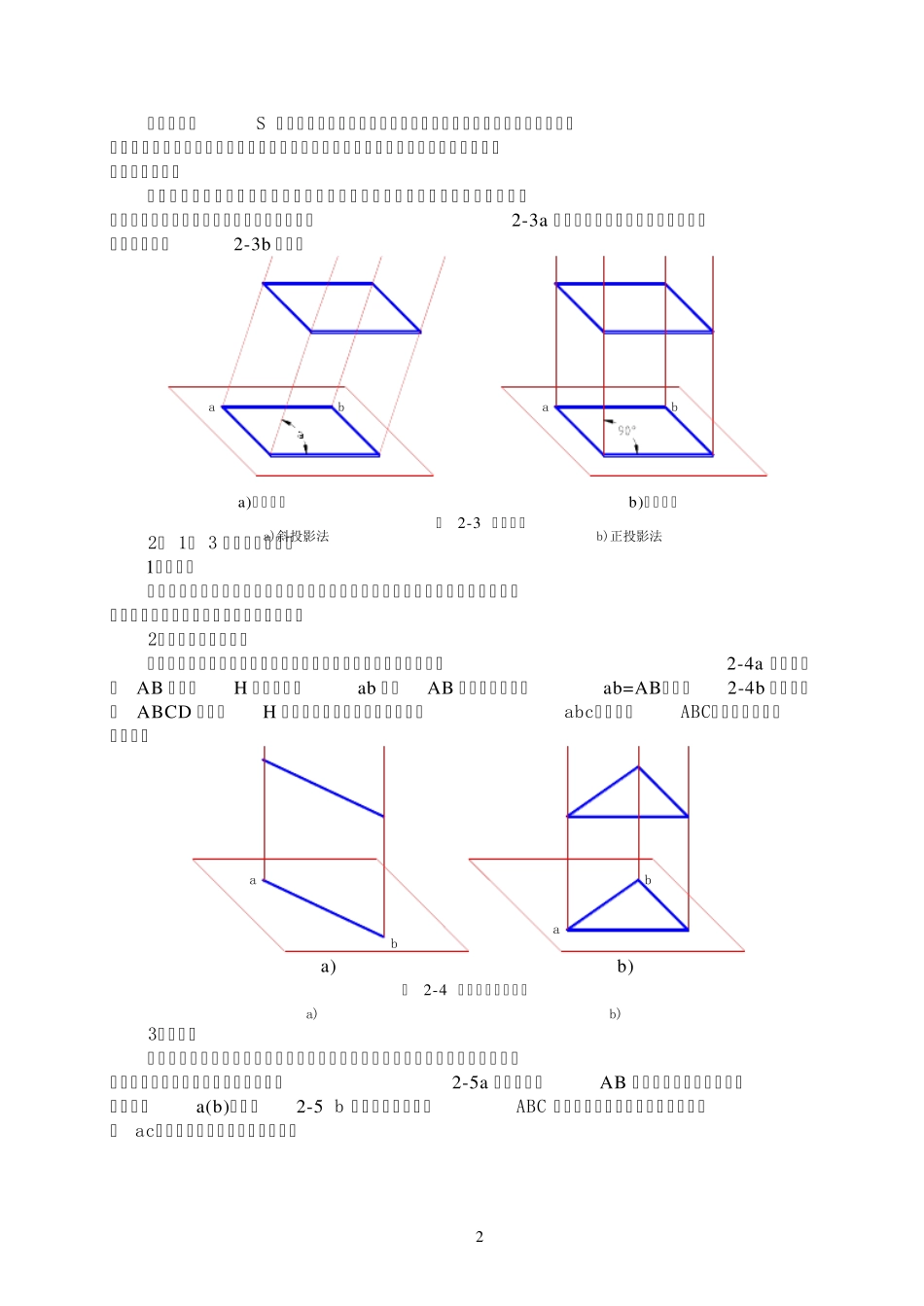

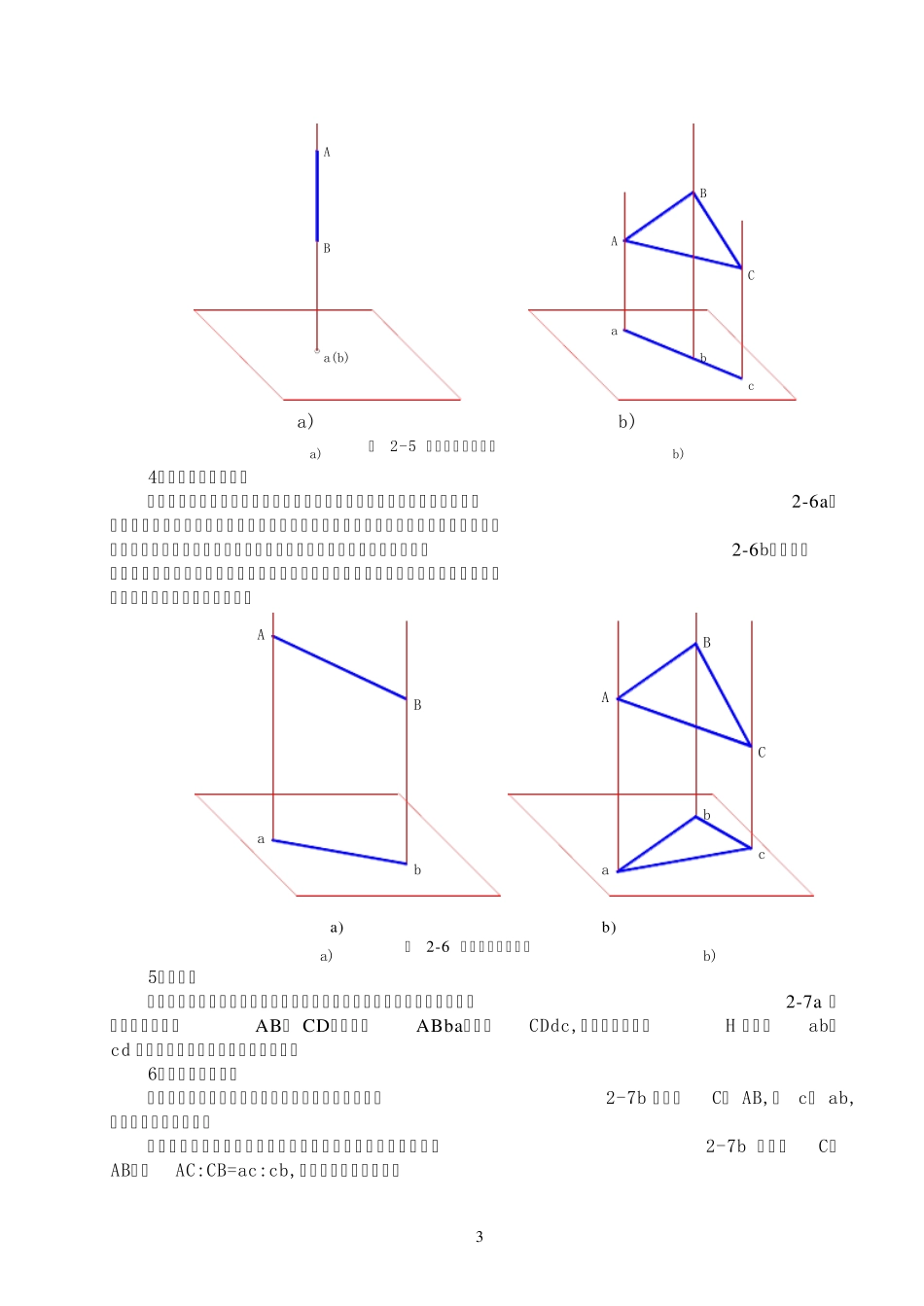

1 第2章 投影的基本知识 2． 1 投影法概述 2． 1． 1 投影的概念 在日常生活中，人们经常可以看到，物体在日光或灯光的照射下，就会在地面或墙面上留下影子，如图2-1a 所示。人们对自然界的这一物理现象经过科学的抽象，逐步归纳概括，就形成了投影方法。在图2-1b 中，把光源抽象为一点，称为投射中心，把光线抽象为投射线，把物体抽象为形体（只研究其形状、大小、位置，而不考虑它的物理性质和化学性质的物体），把地面抽象为投影面，即假设光线能穿透物体，而将物体表面上的各个点和线都在承接影子的平面上落下它们的投影，从而使这些点、线的投影组成能够反映物体形状的投影图。这种把空间形体转化为平面图形的方法称为投影法。 投影面影子物体光线投射线投影物体投影面a)影子b)投影 a)影子 b)投影 图2-1 影子与投影 要产生投影必须具备：投射线、形体、投影面，这是投影的三要素。 2． 1． 2 投影的分类 根据投射线之间的相互关系，可将投影法分为中心投影法和平行投影法。 1．中心投影法 当投射中心S 在有限的距离内，所有的投射线都汇交于一点，这种方法所得到的投影，称为中心投影，如图2-2 所示。在此条件下，物体投影的大小，随物体距离投射中心S 及投影面P 的远近的变化而变化，因此，用中心投影法得到物体的投影不能反映该物体真实形状和大小。 SABCDabcd投影中心投射线物体投影投影面 图2 -2 中心投影 2．平行投影法 2 把投射中心S 移到离投影面无限远处，则投射线可看成互相平行，由此产生的投影称为平行投影。因其投射线互相平行，所得投影的大小与物体离投影中心及投影面的远近均无关。 在平行投影中，根据投射线与投影面之间是否垂直，又分为斜投影和正投影两种：投射线与投影面倾斜时称为斜投影，如图2-3a 所示；投射线与投影面垂直时称为正投影，如图2-3b 所示。 ABCDABCDabcdabcda)斜投影法b)正投影法 a)斜投影法 b)正投影法 图2-3 平行投影 2． 1． 3 平行投影的特性 1．同素性 在通常情况下，直线或平面不平行（垂直）于投影面，因而点的投影仍是点，直线的投影仍是直线。这一性质称为同素性。 2．显实性（真形性） 当直线或平面平行于投影面时，它们的投影反映实长或实形。如图2-4a 所示，直线AB 平行于H 面，其投影ab 反映AB 的真实长度，即ab=AB。如图2-4b 所示，平面ABCD 平行于H 面，其投影反映实形，即三角形abc≌三角形ABC。这一性质称为显实性。 ABA...
