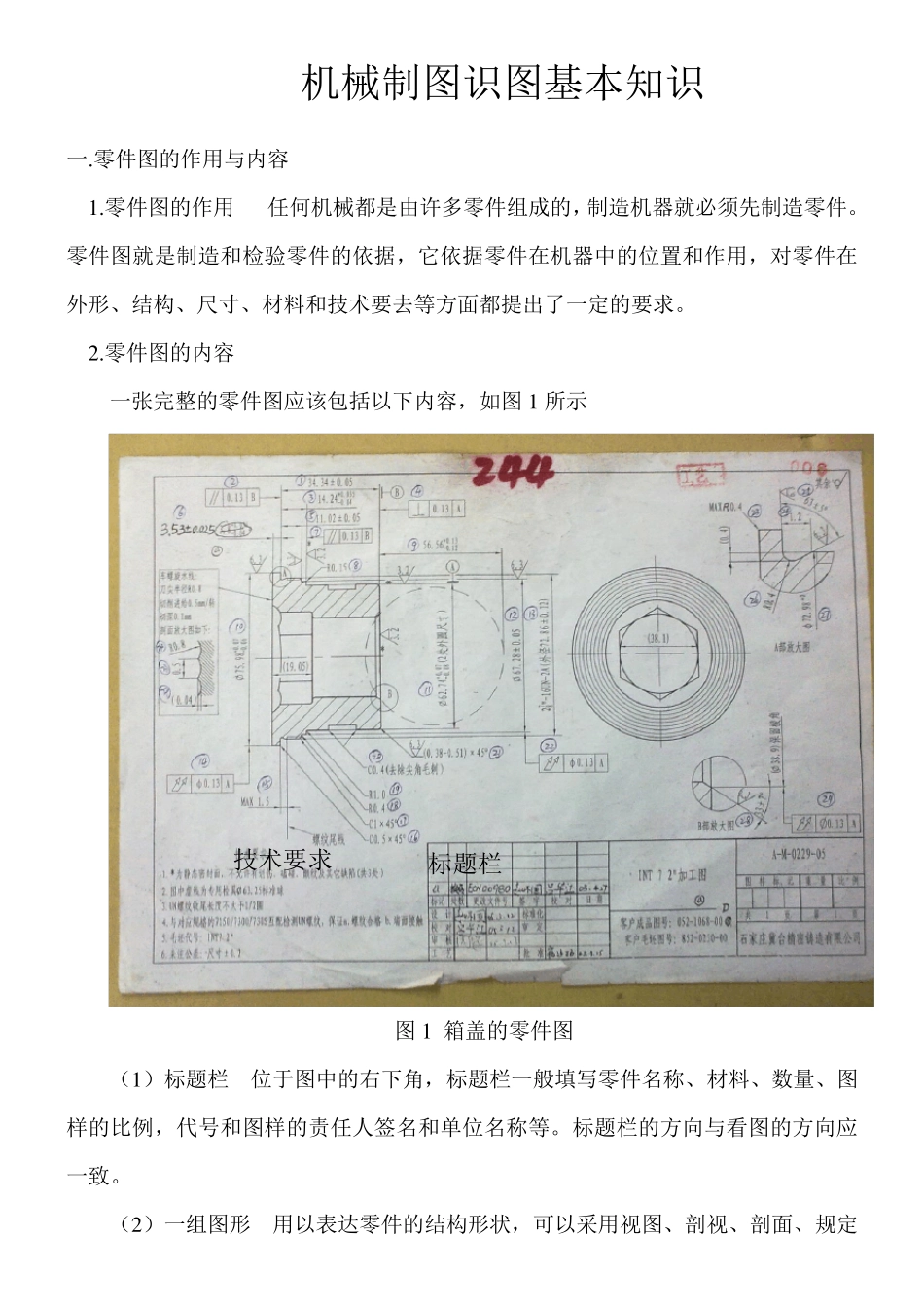

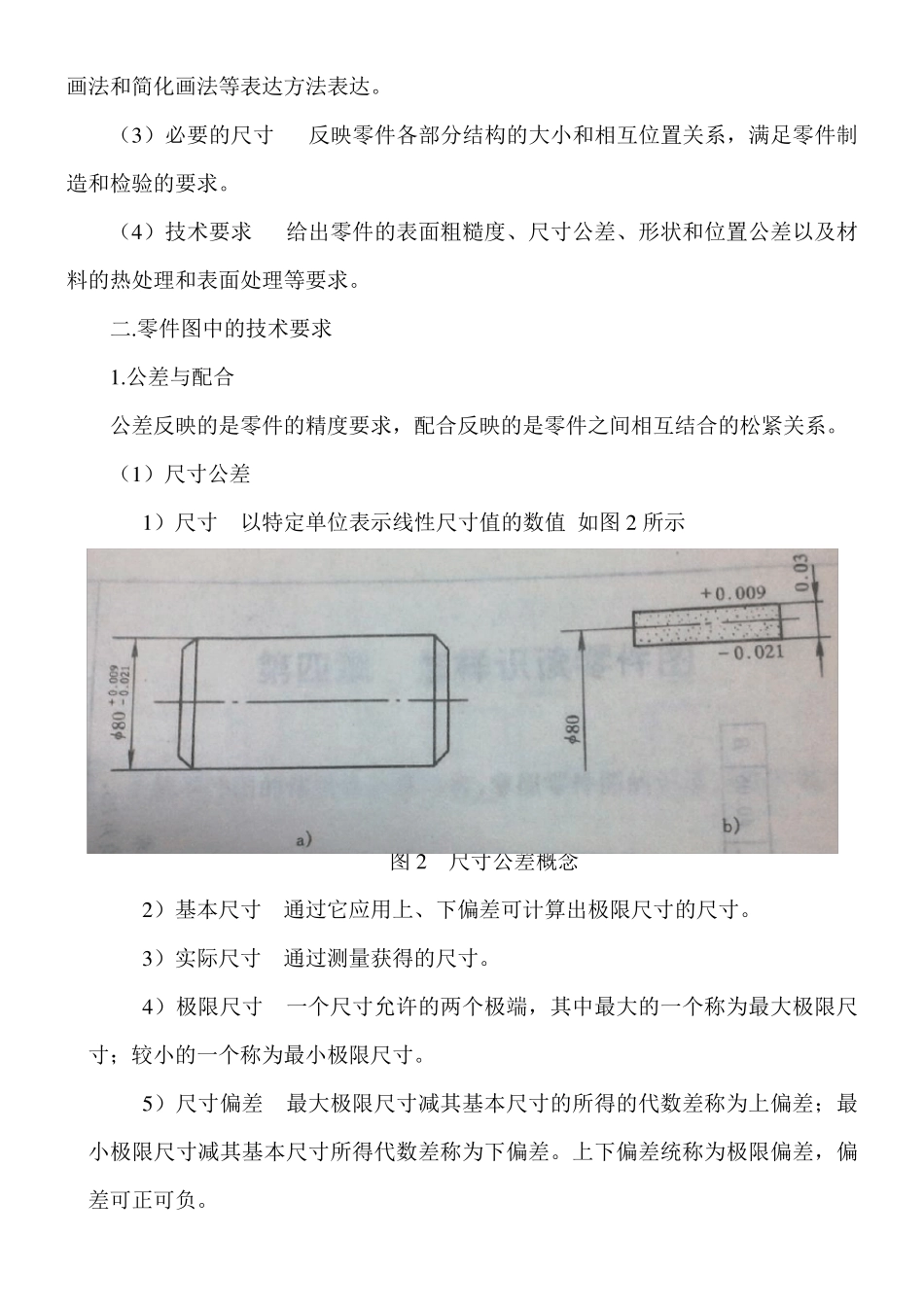

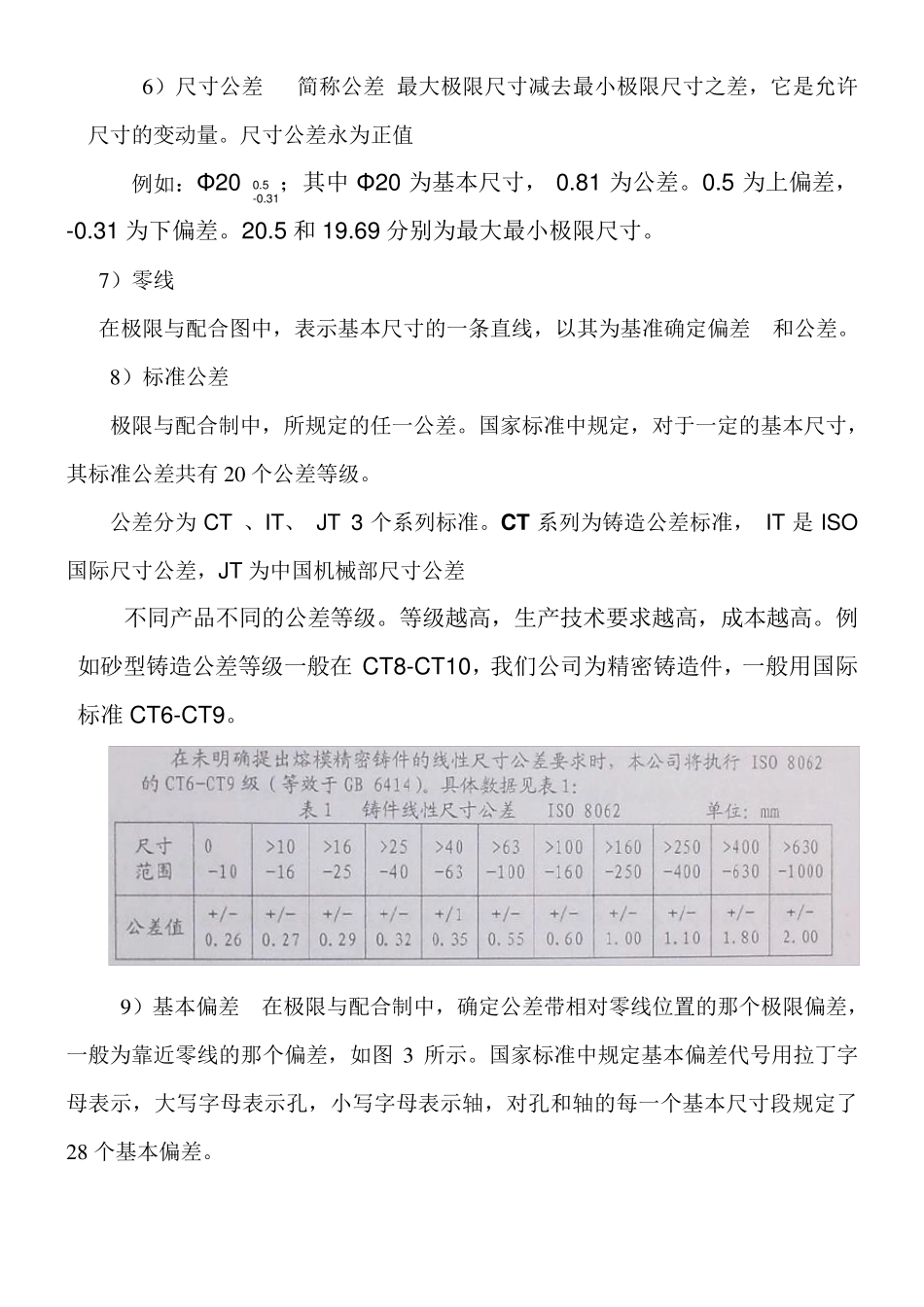

机械制图识图基本知识 一.零件图的作用与内容 1 .零件图的作用 任何机械都是由许多零件组成的，制造机器就必须先制造零件。零件图就是制造和检验零件的依据，它依据零件在机器中的位置和作用，对零件在外形、结构、尺寸、材料和技术要去等方面都提出了一定的要求。 2 .零件图的内容 一张完整的零件图应该包括以下内容，如图1 所示 图1 箱盖的零件图 （1 ）标题栏 位于图中的右下角，标题栏一般填写零件名称、材料、数量、图样的比例，代号和图样的责任人签名和单位名称等。标题栏的方向与看图的方向应一致。 （2 ）一组图形 用以表达零件的结构形状，可以采用视图、剖视、剖面、规定标题栏 技术要求 画法和简化画法等表达方法表达。 （3 ）必要的尺寸 反映零件各部分结构的大小和相互位置关系，满足零件制造和检验的要求。 （4 ）技术要求 给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。 二.零件图中的技术要求 1 .公差与配合 公差反映的是零件的精度要求，配合反映的是零件之间相互结合的松紧关系。 （1 ）尺寸公差 1 ）尺寸 以特定单位表示线性尺寸值的数值 如图 2 所示 图 2 尺寸公差概念 2 ）基本尺寸 通过它应用上、下偏差可计算出极限尺寸的尺寸。 3 ）实际尺寸 通过测量获得的尺寸。 4 ）极限尺寸 一个尺寸允许的两个极端，其中最大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。 5 ）尺寸偏差 最大极限尺寸减其基本尺寸的所得的代数差称为上偏差；最小极限尺寸减其基本尺寸所得代数差称为下偏差。上下偏差统称为极限偏差，偏差可正可负。 6 ）尺寸公差 简称公差 最大极限尺寸减去最小极限尺寸之差，它是允许尺寸的变动量。尺寸公差永为正值 例如：Φ20 0.5 -0.31；其中Φ20 为基本尺寸， 0.81 为公差。0.5 为上偏差，-0.31 为下偏差。20.5 和19.69 分别为最大最小极限尺寸。 7 ）零线 在极限与配合图中，表示基本尺寸的一条直线，以其为基准确定偏差 和公差。 8 ）标准公差 极限与配合制中，所规定的任一公差。国家标准中规定，对于一定的基本尺寸，其标准公差共有2 0 个公差等级。 公差分为CT 、IT、 JT 3 个系列标准。CT 系列为铸造公差标准， IT 是ISO国际尺寸公差，JT 为中国机械部尺寸公差 不同产品不同的公差等级。等级越高，生产技术要求越高，成本越高。例如砂型铸造公差等级一般在CT8-CT10，...
