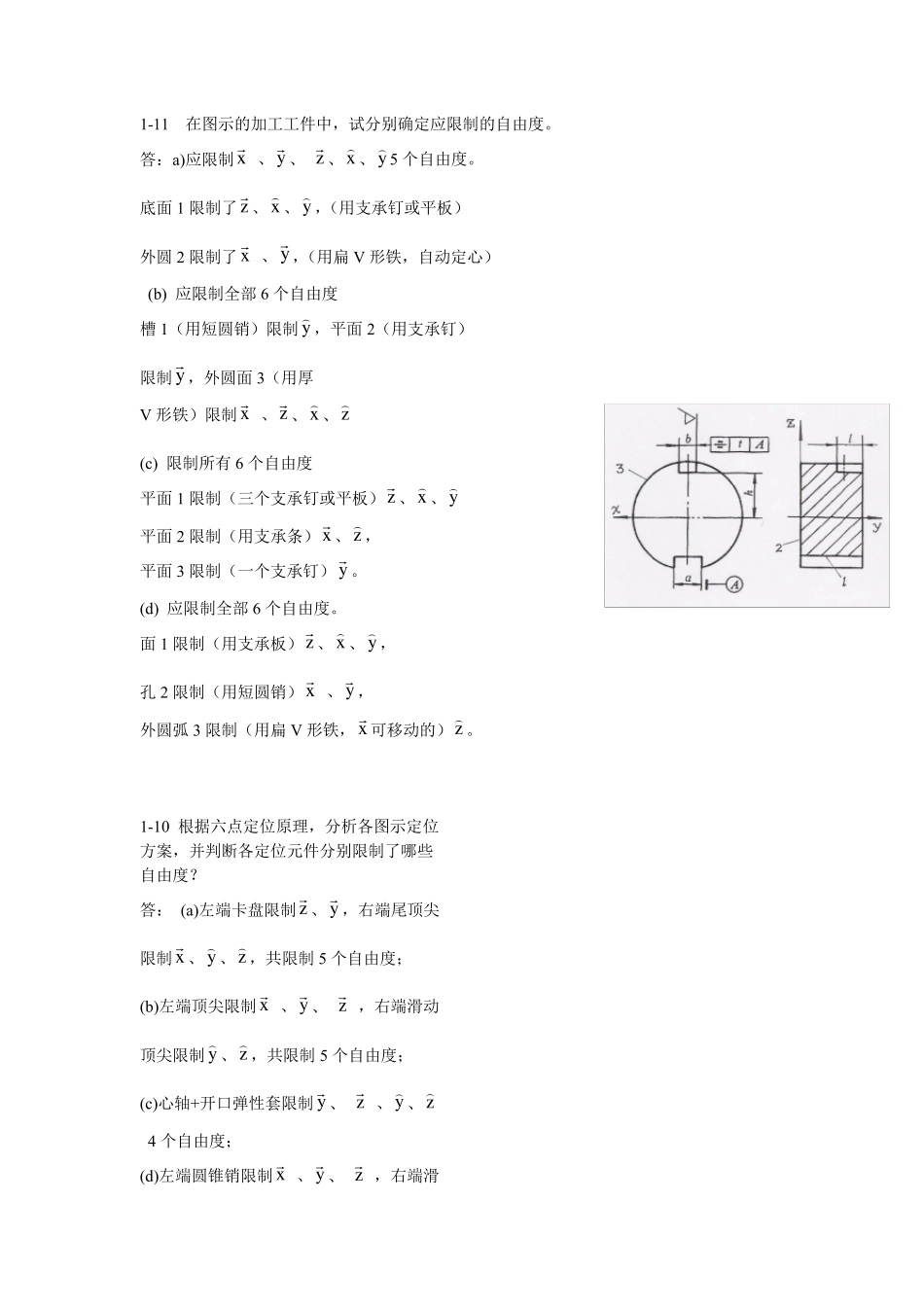

1-11 在图示的加工工件中，试分别确定应限制的自由度。 答：a)应限制x 、 y、 z、 x 、 y 5 个自由度。 底面 1 限制了z、 x 、 y ，（用支承钉或平板） 外圆 2 限制了x 、 y，（用扁 V 形铁，自动定心） (b) 应限制全部 6 个自由度 槽 1（用短圆销）限制y ，平面 2（用支承钉） 限制y，外圆面 3（用厚 V 形铁）限制x 、z、 x 、z (c) 限制所有 6 个自由度 平面 1 限制（三个支承钉或平板）z、 x 、 y 平面 2 限制（用支承条）x、 z ， 平面 3 限制（一个支承钉） y。 (d) 应限制全部 6 个自由度。 面 1 限制（用支承板）z、 x 、 y ， 孔 2 限制（用短圆销）x 、 y， 外圆弧 3 限制（用扁 V 形铁，x可移动的）z 。 1-10 根据六点定位原理，分析各图示定位 方案，并判断各定位元件分别限制了哪些 自由度？ 答： (a)左端卡盘限制z、 y，右端尾顶尖 限制x、 y 、z ，共限制5 个自由度； (b)左端顶尖限制x 、 y、 z ，右端滑动 顶尖限制y 、 z ，共限制5 个自由度； (c)心轴+开口弹性套限制y、 z 、 y 、 z 4 个自由度； (d)左端圆锥销限制x 、 y、 z ，右端滑 动圆锥销限制y 、z，共限制5 个自由度； (e)左侧两个短V 形块限制x 、y、x 、y 4 个自由度，右侧一个短V 形块限制z、z 2 个自由度，共限制6 个自由度，完全定位； (f) 底面两块长支撑板限制 z 、x 、y ，侧面下端两个支撑钉限制x 、z ，侧面上端菱形销限制y，共限制6 个自由度，完全定位。 6-3 图2—96a 所示套筒零件上铣键槽，要保证尺寸 54 00 .1 4-m m及对称度。现有三种定位方案，分别如图b、c、d 所示。试计算三种不同定位方案的定位误差，并从中选择最优方案(已知内孔与外圆的同轴度误差不大于 0.02m m )。 答：方案(b)：对尺寸014.054，]1sin451[21.0]12sin1[2T0d不重合位定0.0207 对槽对称度，0 方案(c) 对尺寸014.054，不重合位定 指定边接触（上母线），位=01.0)03.002.0(21e)TT(21D心轴，式中DT 为零件内孔公差，e 为心轴与内孔的最小间隙。 不重合=dT21=1.021 不重合位定=0.085 对槽对称度，不重...
