机械制造技术试题

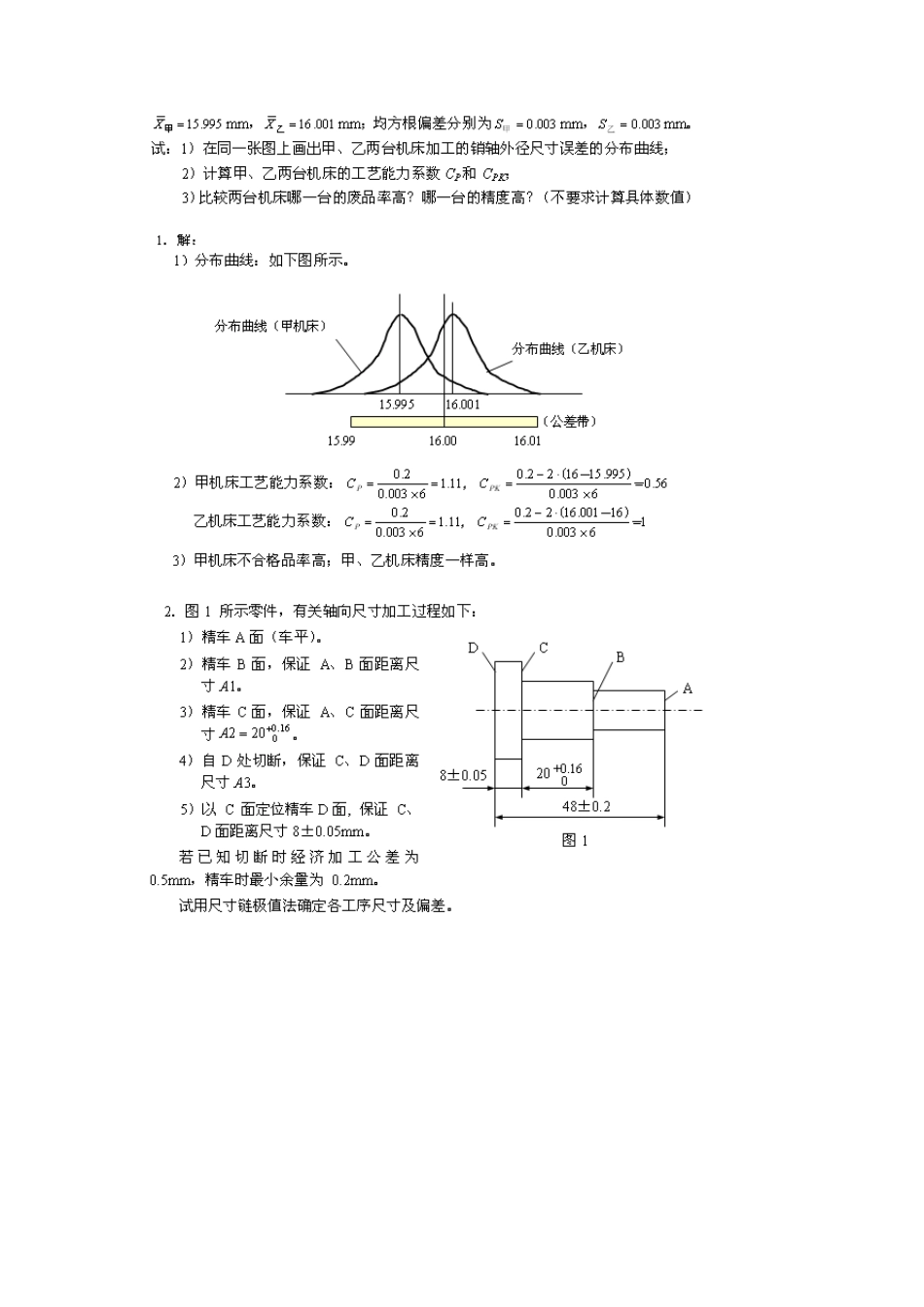

八、制订下述零件的机械加工工艺过程，具体条件：45 钢，圆料ф 70，单件生产。（12 分） 其余 工序1：粗测各外圆、端面、钻Φ 14孔，精车Φ 40外圆及端面；以Φ 40为基准面，精镗Φ 30孔，精车Φ 60及端面（车床）。 工序2：铣键槽（铣床）;工序3：钻4－Φ 6孔（钻床）;工序4：去毛刺（钳工台） 四、 图示拨叉零件，材料HT300，单件小批生产（12 分） 1．对零件进行工艺分析。 2．制订该零件的加工工艺过程。 其余A±工序1： 粗精铣尺寸40 左右端面（铣床）;工序2： 钻绞Φ 24孔（车床） 工序3： 粗精铣尺寸12左右端面、R25圆弧面（铣床）;工序4： 钻攻 M8螺纹孔（钻床） 工序5： 去毛刺（钳工台） 1. 从结构工艺性考虑哪个方案较好，并说明理由？ a b 【答案】B结构的工艺性好，钻头切入和切出表面应与孔的轴线垂直，否则钻头易引偏，甚至折断。 2. 图示毛坯在铸造时内孔2与外圆 1有偏心。如果要求：（1）与外圆有较高同轴度的孔；（2）内孔2的加工余量均匀。请分别回答如何选择粗基准为好？ 1122 【答案】（1）为保证与外圆有较高的同轴度的孔应与外圆表面，即 1为基准加工内孔，加工后孔壁厚薄均匀。 （2）因要求内孔2的加工余量均匀，则以内孔2自为基准加工，即可保证。 3.从装配工艺性特点指出图示结构哪个方案较好，并说明理由？ 【答案】右边的结构(B)较好,支承孔内安装滚动轴承时，应使支承内孔台肩直径大于轴承外圈内径，以便于拆卸方便。 5． 图示零件的 A、B、C 面，710H及730H孔均已经加工。试分析加工712H孔时，选用哪些表面定位比较合理？为什么？ 答：选 A 面（定位元件为支承板）、730H孔（定位元件为圆柱销）、710H（定位元件为削边销）作为定位基准。选730H孔和 A 面可以符合基准重合原则。 3 5 ±0.240±0.2? 3 0 H 7? 10 H7? 12 H7BCA 6． 从结构工艺性考虑哪个方案较好，并说明理由？ a b 答：图示b 方案较好，凹槽尺寸相同，可以减少刀具的种类，较少换刀的时间。 7．下图中存在结构工艺不合理之处，并说明理由。 【答案】 为便于装配，在设计不穿透的柱销孔和柱销时，应设置逸气口，以便装入销钉。 8． 从结构工艺性考虑哪个方案较好，并说明理由？ a b 【答案】图A 中孔太深，加工不方便，而图B 结构中孔加工较容易。 9． 指出图示哪种粗加工方案较好并说明理由？ 答：图示a 方案较好，a 方案先以导轨面为粗基准加工床...
