机械原理习题答案安子军VIP专享

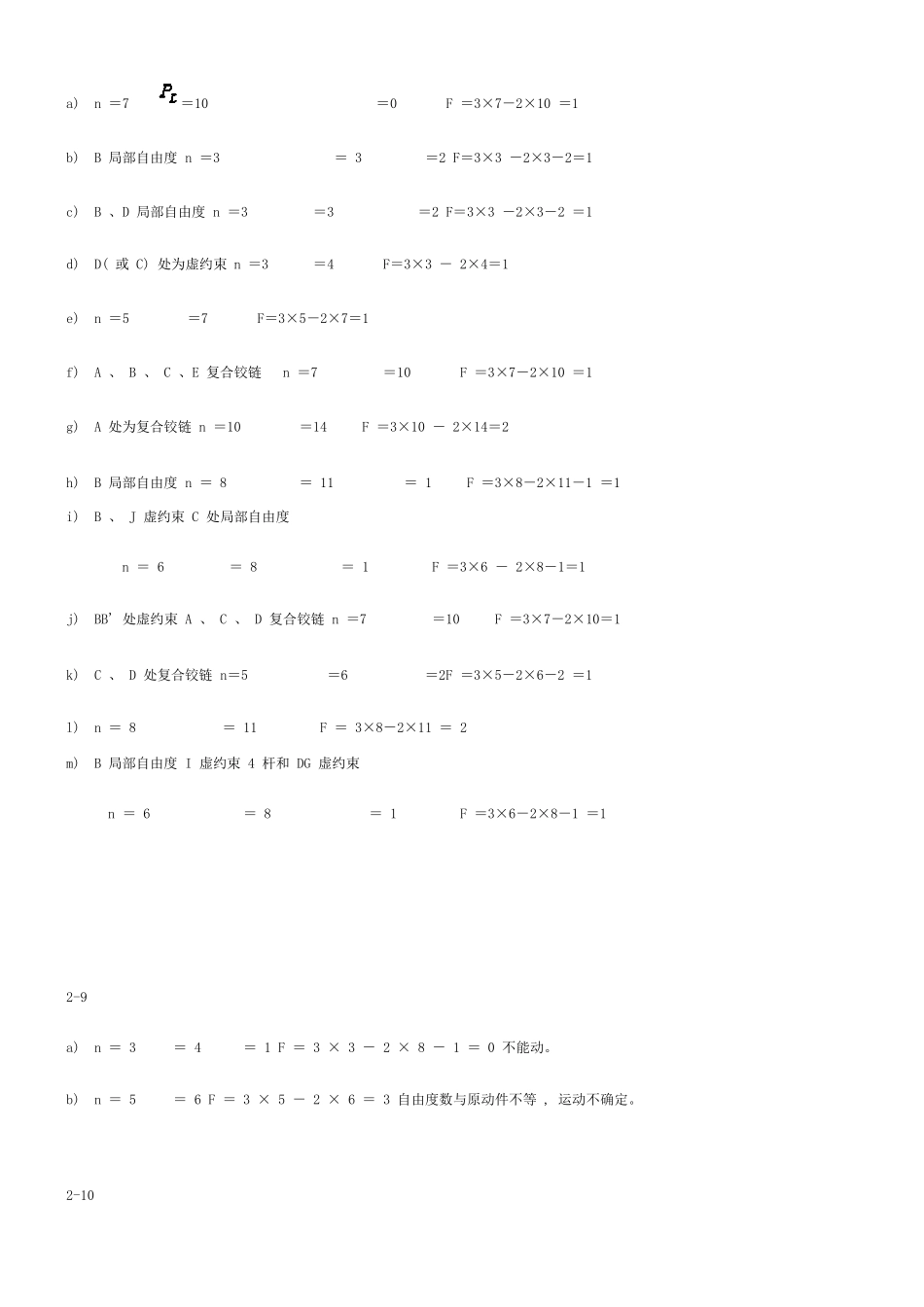

习题解答 第一章 绪论 1-1 答： 1 ）机构是实现传递机械运动和动力的构件组合体。如齿轮机构、连杆机构、凸轮机构、螺旋机构等。 2 ）机器是在组成它的实物间进行确定的相对运动时，完成能量转换或做功的多件实物的组合体。如电动机、内燃机、起重机、汽车等。 3 ）机械是机器和机构的总称。 4 ） a. 同一台机器可由一个或多个机构组成。 b. 同一个机构可以派生出多种性能、用途、外型完全不同的机器。 c. 机构可以独立存在并加以应用。 1-2 答：机构和机器，二者都是人为的实物组合体，各实物之间都具有确定的相对运动。但后者可以实现能量的转换而前者不具备此作用。 1-3 答： 1 ）机构的分析：包括结构分析、运动分析、动力学分析。 2 ）机构的综合：包括常用机构设计、传动系统设计。 1-4 略 习题解答 第二章 平面机构的机构分析 2－1 ～ 2－5 （答案略） 2-6 (a) 自由度 F＝1 (b) 自由度 F＝1 (c) 自由度 F＝1 2-7 题 2 － 7 图 F ＝ 3 × 7 － 2 × 9 － 2 ＝ 1 2 -8 a) n ＝7 ＝10 ＝0 F ＝3×7－2×10 ＝1 b) B 局部自由度 n ＝3 ＝ 3 ＝2 F＝3×3 －2×3－2＝1 c) B 、D 局部自由度 n ＝3 ＝3 ＝2 F＝3×3 －2×3－2 ＝1 d) D( 或 C) 处为虚约束 n ＝3 ＝4 F＝3×3 － 2×4＝1 e) n ＝5 ＝7 F＝3×5－2×7＝1 f) A 、 B 、 C 、E 复合铰链 n ＝7 ＝10 F ＝3×7－2×10 ＝1 g) A 处为复合铰链 n ＝10 ＝14 F ＝3×10 － 2×14＝2 h) B 局部自由度 n ＝ 8 ＝ 11 ＝ 1 F ＝3×8－2×11－1 ＝1 i) B 、 J 虚约束 C 处局部自由度 n ＝ 6 ＝ 8 ＝ 1 F ＝3×6 － 2×8－1＝1 j) BB' 处虚约束 A 、 C 、 D 复合铰链 n ＝7 ＝10 F ＝3×7－2×10＝1 k) C 、 D 处复合铰链 n＝5 ＝6 ＝2F ＝3×5－2×6－2 ＝1 l) n ＝ 8 ＝ 11 F ＝ 3×8－2×11 ＝ 2 m) B 局部自由度 I 虚约束 4 杆和 DG 虚约束 n ＝ 6 ＝ 8 ＝ 1 F ＝3×6－2×8－1 ＝1 2-9 a) n ＝ 3 ＝ 4 ＝ 1 F ＝ 3 × 3 － 2 × 8 － 1 ＝ 0 不能动。 b) n ＝ 5 ＝ 6 F ＝ 3 × 5 － 2 × 6 ＝ 3 自由度数与原动件不等 , 运动不确定。 2-10 a) n ＝ 7 ＝ 10 F ＝ 3 × 7 － 2 × 10 ＝ 1 二...
