机械原理课程设计铰链式颚式破碎机

机械原理课程设计铰链式颚式破碎机_第1页
1/16
机械原理课程设计铰链式颚式破碎机_第2页
2/16
机械原理课程设计铰链式颚式破碎机_第3页
3/16

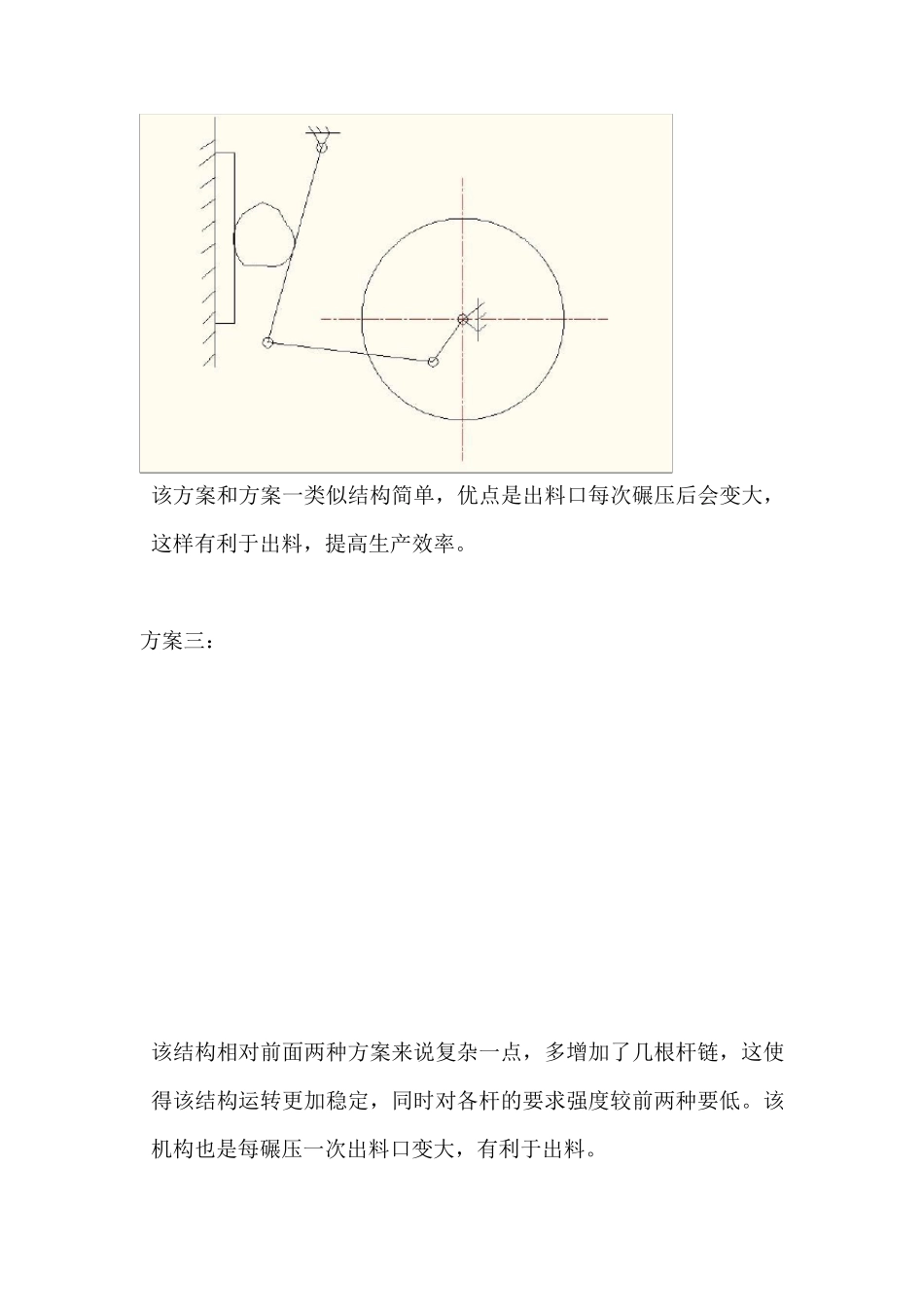

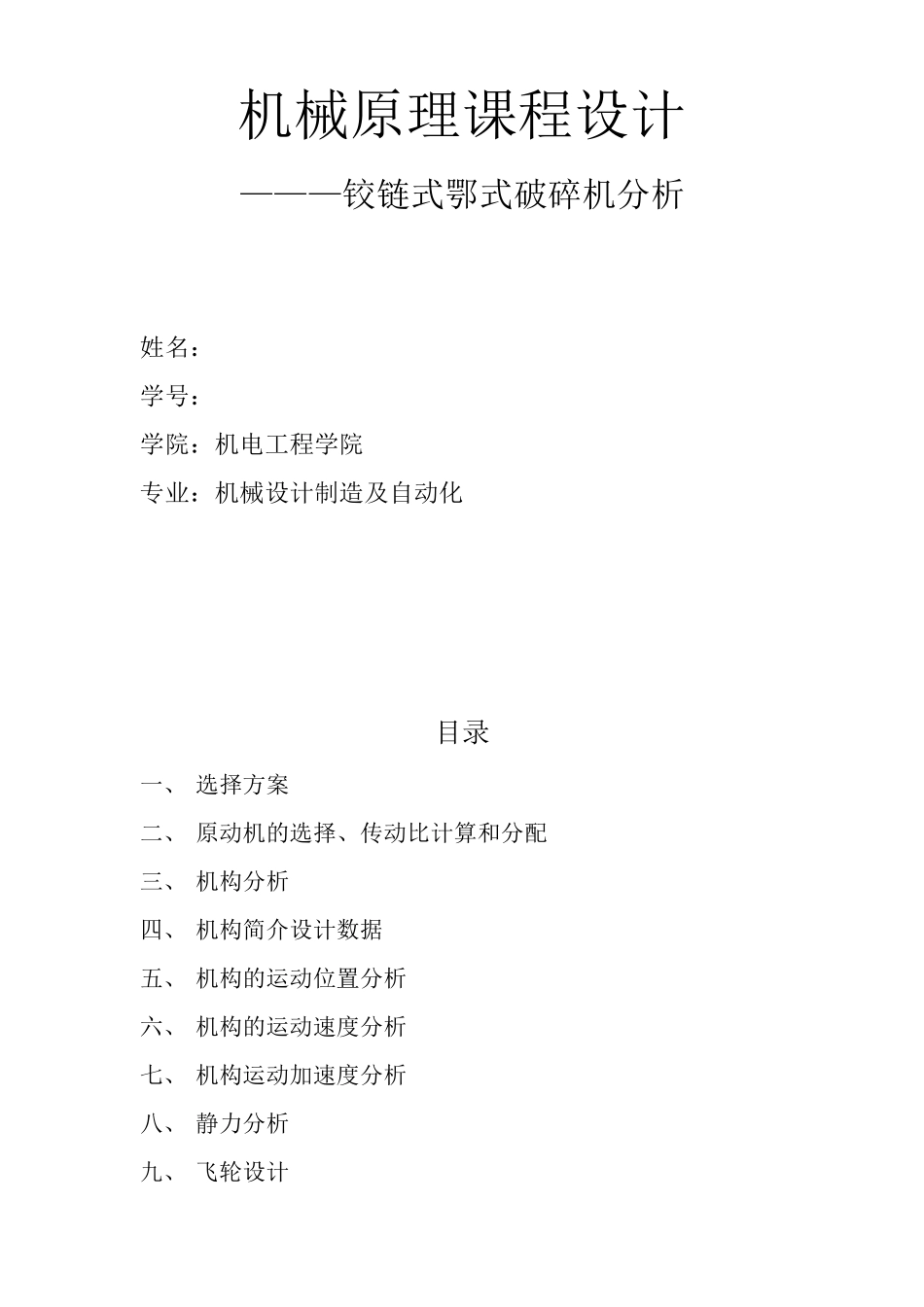

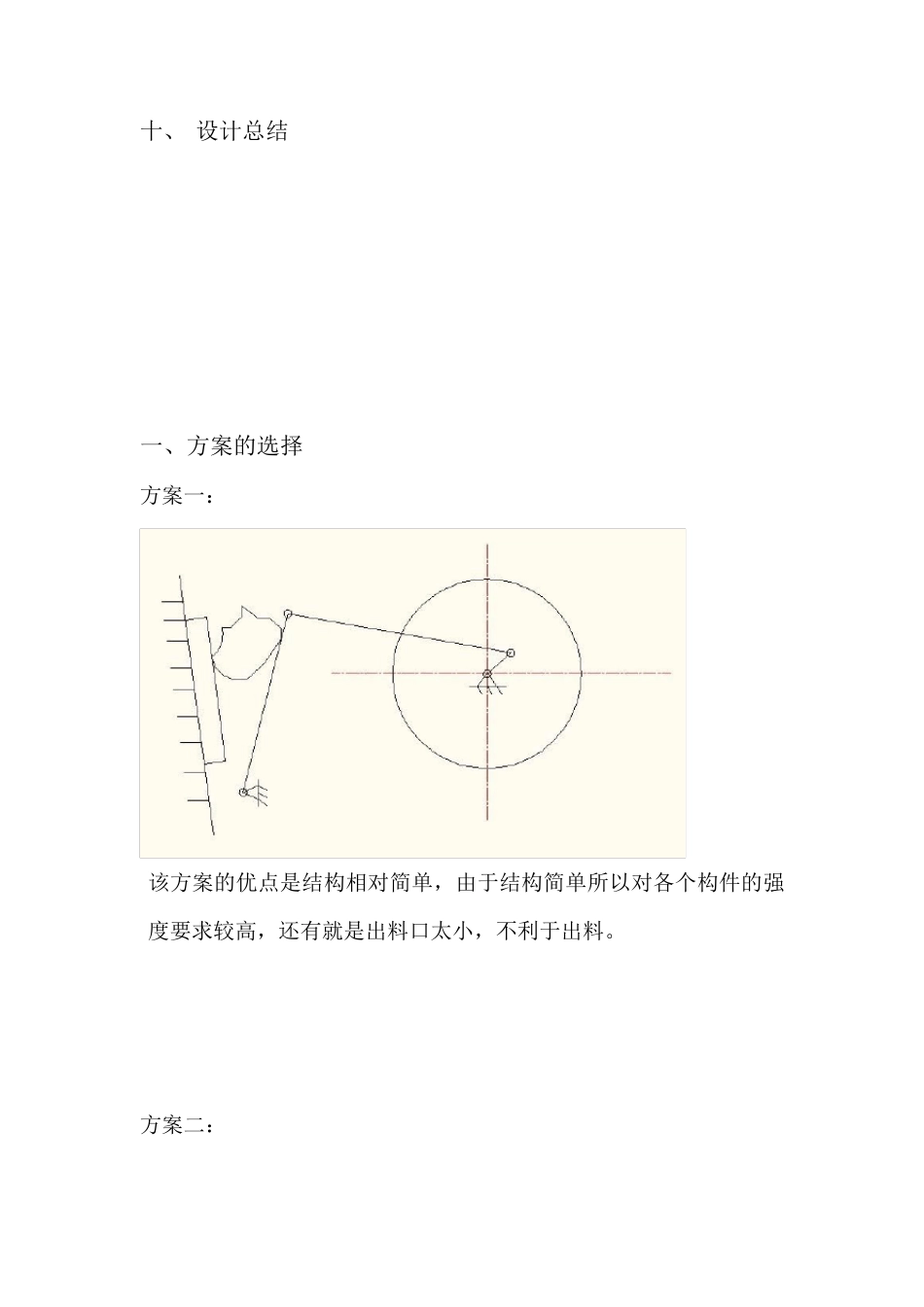

机械原理课程设计 ———铰链式鄂式破碎机分析 姓名: 学号: 学院:机电工程学院 专业:机械设计制造及自动化 目录 一、 选择方案 二、 原动机的选择、传动比计算和分配 三、 机构分析 四、 机构简介设计数据 五、 机构的运动位置分析 六、 机构的运动速度分析 七、 机构运动加速度分析 八、 静力分析 九、 飞轮设计 十、 设计总结 一、方案的选择 方案一: 该方案的优点是结构相对简单,由于结构简单所以对各个构件的强度要求较高,还有就是出料口太小,不利于出料。 方案二: 该方案和方案一类似结构简单,优点是出料口每次碾压后会变大,这样有利于出料,提高生产效率。 方案三: 该结构相对前面两种方案来说复杂一点,多增加了几根杆链,这使得该结构运转更加稳定,同时对各杆的要求强度较前两种要低。该机构也是每碾压一次出料口变大,有利于出料。 综合以上三个方案,方案三最优,故选择方案三。 二、原动机的选择、传动比计算和分配 2.1 原动机的选择 电动机有很多种类,一般用得最多的是交流异步电动机。它价格低廉,功率范围宽,具有自调性,其机械特性能满足大多数机械设备的需要。它的同步转速有 3000r/min、1500r/min、1000r/min、750r/min、600r/min 等五种规格。在输出同样的功率时,电动机的转速越高,其尺寸和重量也越小,价格也越低廉。但当执行机构的速度很低时,若选用高速电动机,势必要增大减速装置,反而可能会造成机械系统总体成本的增加。 由于该机构曲柄转速 170r/min,故综合考虑选择Y132S1-2,转速为2900r/min。 2.2 传动机构的设计 由于电动机的转速为 2900r/min,而曲柄转速要求为 170r/min,所以要采取减速传动装置。设计的传动机构如下: 2.3 传动比计算和分配 (1)总传动比:0 6.1 71 7 02 9 0 0 iwnni (2)分配各级传动比:齿轮传动比在2-6 之间,不能太大,也不能太小,故设置齿轮1 和齿轮2 传动比为5.21 2 i,齿轮2 和齿轮3 的传动比为32 3 i,齿轮4 和齿轮5 的传动比为2 7.24 5 i,这样总传动比4 52 31 2iiii••,经过减速传动后达到预期转速。 三、结构分析 机构结构简图如下: 该机构为六杆铰链式破碎机可拆分为机架和主动件2,构件3 和构件4 组成阿苏尔杆组,构件5 和构件6 组成阿苏尔杆组。图如下: 四、机构简介和设计数据 4 .1 机构简介 颚式破碎机是一种用来破碎矿石的机械,如图9-4 所示....
