机械图纸使用管理规定

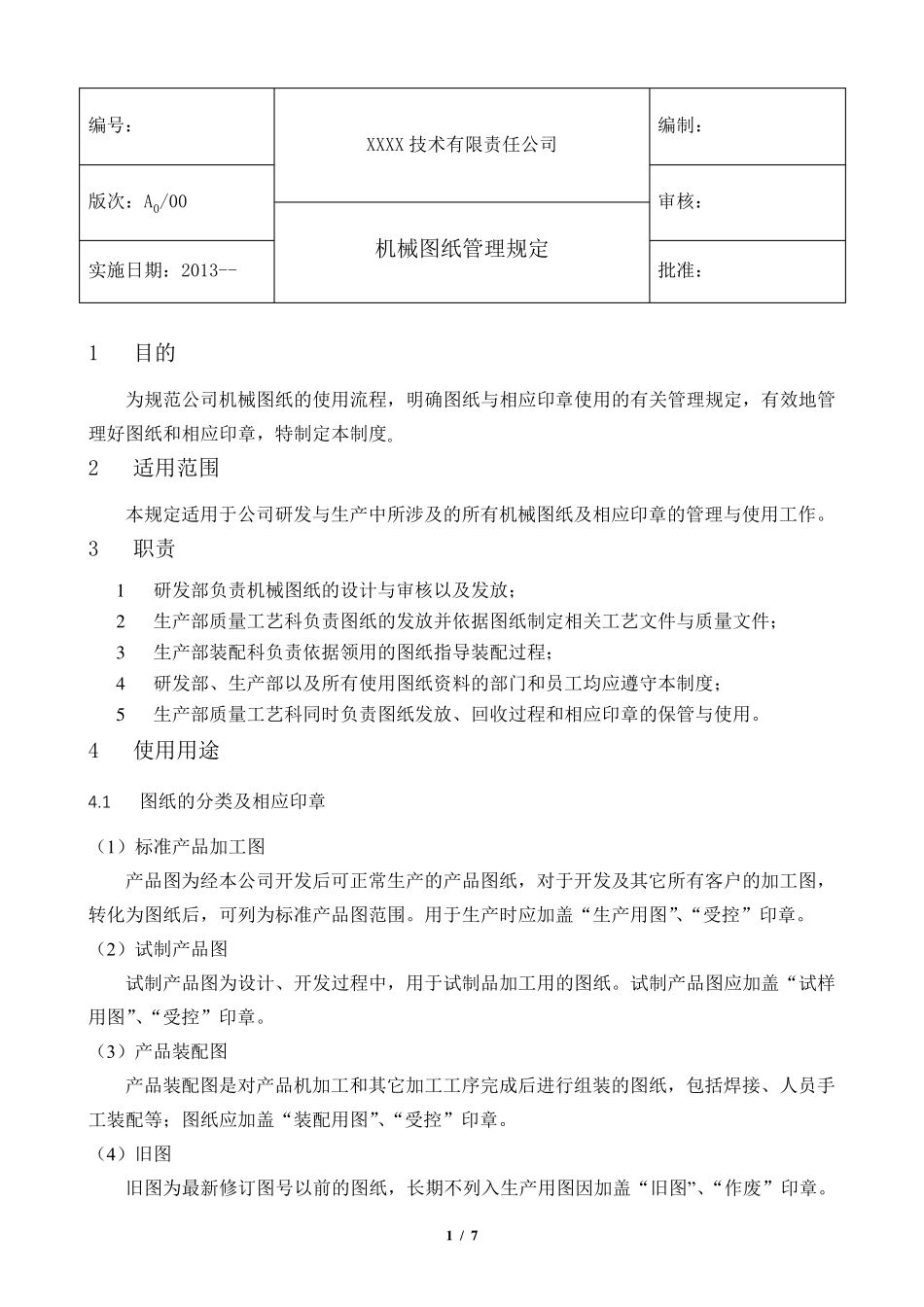

机械图纸使用管理规定_第1页
1/7

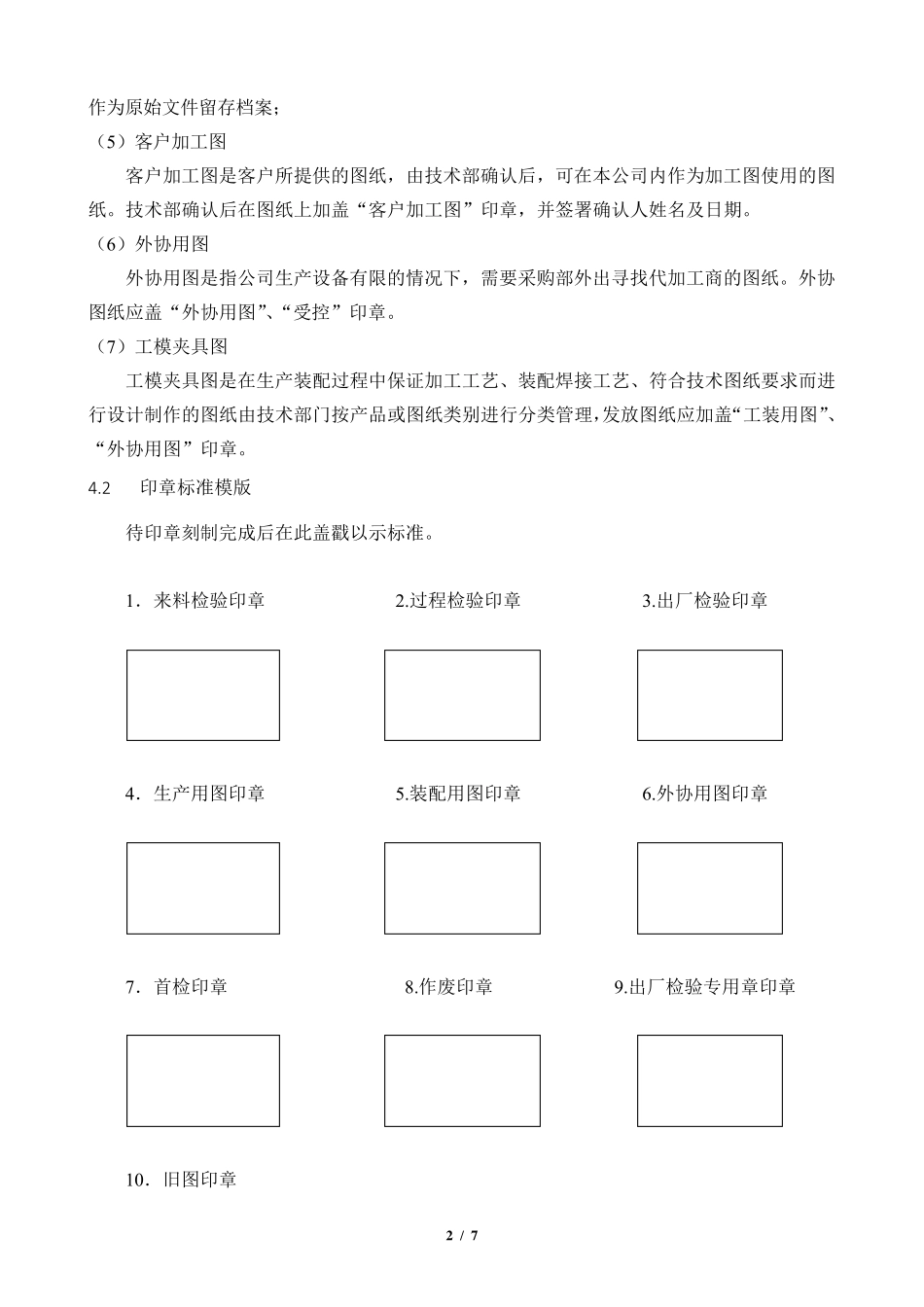

机械图纸使用管理规定_第2页
2/7

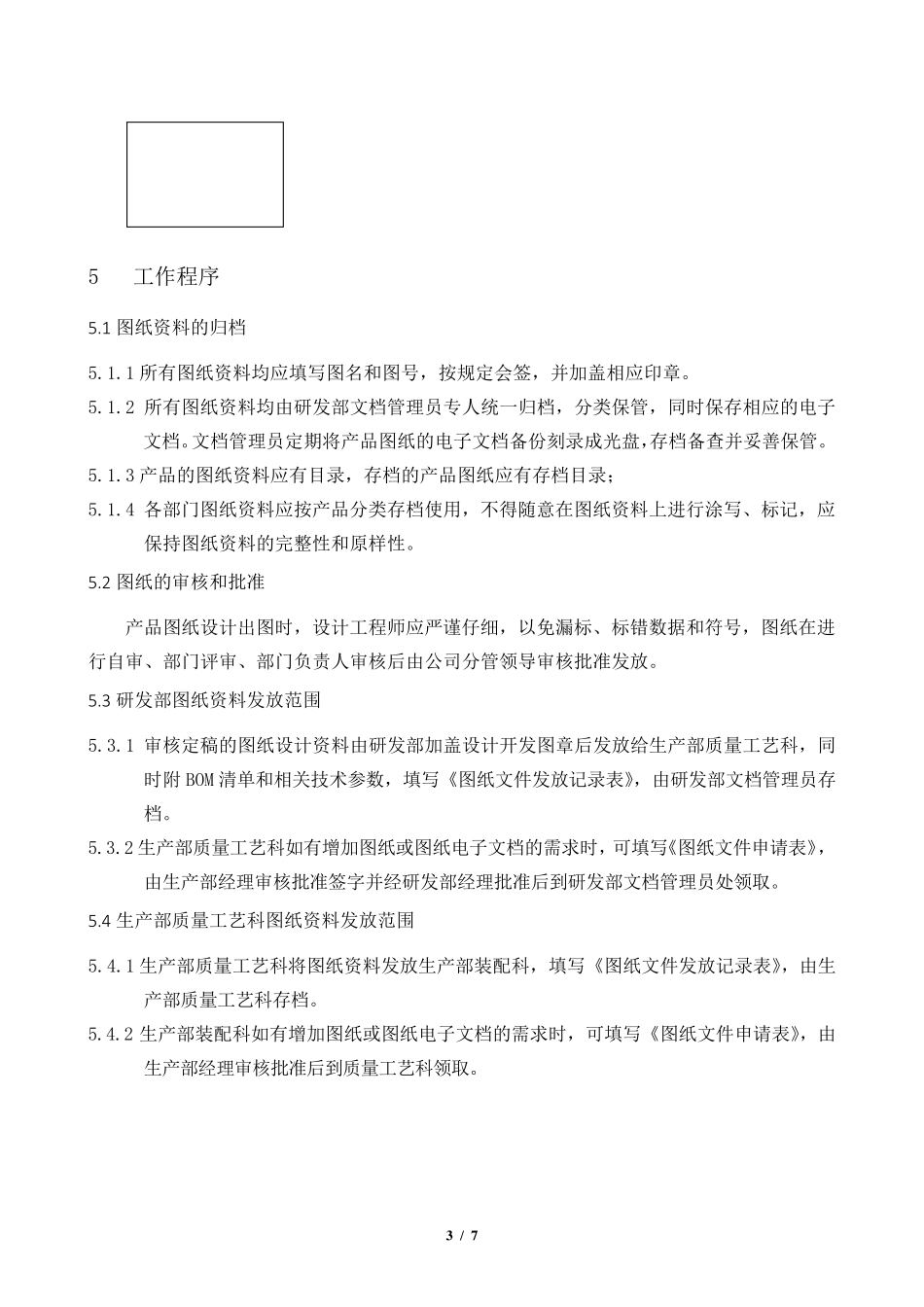

机械图纸使用管理规定_第3页
3/7
1 / 7 编号: XXXX 技术有限责任公司 编制: 版次:A0/00 审核: 机械图纸管理规定 实施日期:2013-- 批准: 1 目的 为规范公司机械图纸的使用流程,明确图纸与相应印章使用的有关管理规定,有效地管理好图纸和相应印章,特制定本制度。 2 适用范围 本规定适用于公司研发与生产中所涉及的所有机械图纸及相应印章的管理与使用工作。 3 职责 1 研发部负责机械图纸的设计与审核以及发放; 2 生产部质量工艺科负责图纸的发放并依据图纸制定相关工艺文件与质量文件; 3 生产部装配科负责依据领用的图纸指导装配过程; 4 研发部、生产部以及所有使用图纸资料的部门和员工均应遵守本制度; 5 生产部质量工艺科同时负责图纸发放、回收过程和相应印章的保管与使用。 4 使用用途 4.1 图纸的分类及相应印章 (1)标准产品加工图 产品图为经本公司开发后可正常生产的产品图纸,对于开发及其它所有客户的加工图,转化为图纸后,可列为标准产品图范围。用于生产时应加盖“生产用图”、“受控”印章。 (2)试制产品图 试制产品图为设计、开发过程中,用于试制品加工用的图纸。试制产品图应加盖“试样用图”、“受控”印章。 (3)产品装配图 产品装配图是对产品机加工和其它加工工序完成后进行组装的图纸,包括焊接、人员手工装配等;图纸应加盖“装配用图”、“受控”印章。 (4)旧图 旧图为最新修订图号以前的图纸,长期不列入生产用图因加盖“旧图”、“作废”印章。2 / 7 作为原始文件留存档案; (5)客户加工图 客户加工图是客户所提供的图纸,由技术部确认后,可在本公司内作为加工图使用的图纸。技术部确认后在图纸上加盖“客户加工图”印章,并签署确认人姓名及日期。 (6)外协用图 外协用图是指公司生产设备有限的情况下,需要采购部外出寻找代加工商的图纸。外协图纸应盖“外协用图”、“受控”印章。 (7)工模夹具图 工模夹具图是在生产装配过程中保证加工工艺、装配焊接工艺、符合技术图纸要求而进行设计制作的图纸由技术部门按产品或图纸类别进行分类管理,发放图纸应加盖“工装用图”、“外协用图”印章。 4.2 印章标准模版 待印章刻制完成后在此盖戳以示标准。 1.来料检验印章 2.过程检验印章 3.出厂检验印章 4.生产用图印章 5.装配用图印章 6.外协用图印章 7.首检印章 8.作废印章 9.出厂检验专用章印章 10.旧图印章 3 / 7 5 工作程序 5.1 图纸资料的归档 5.1.1...
