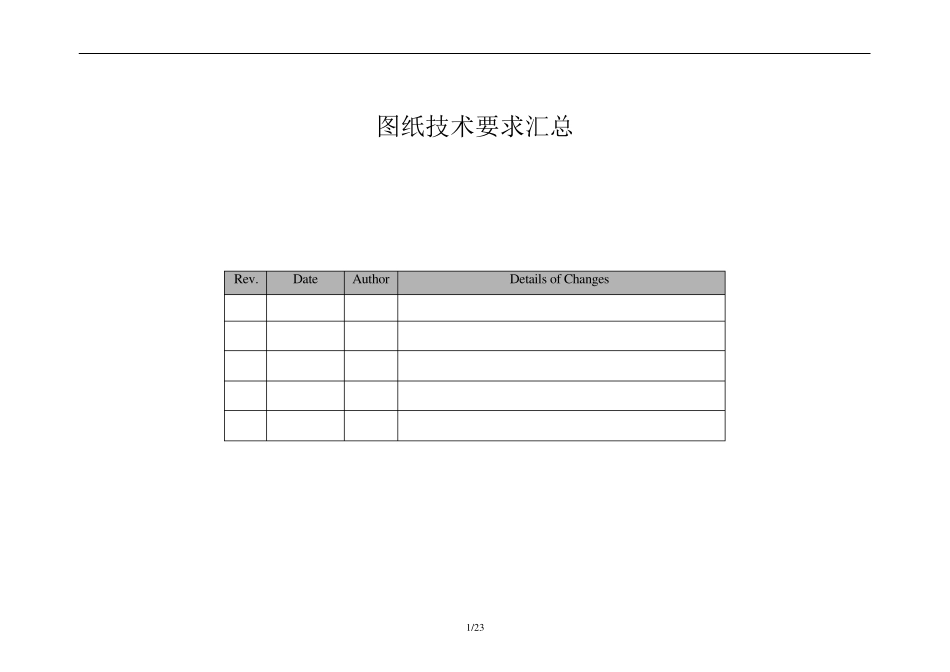

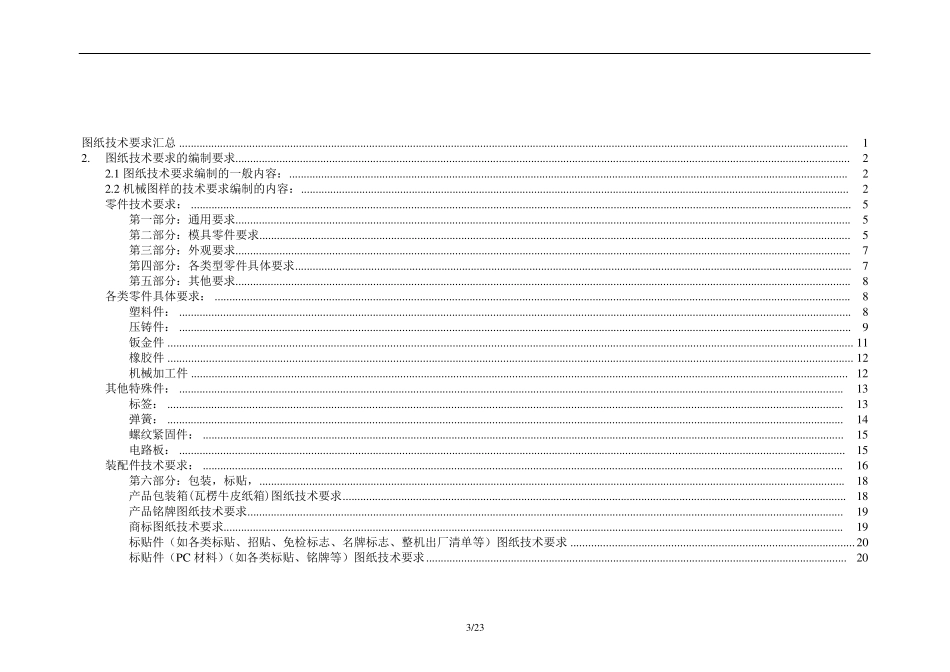

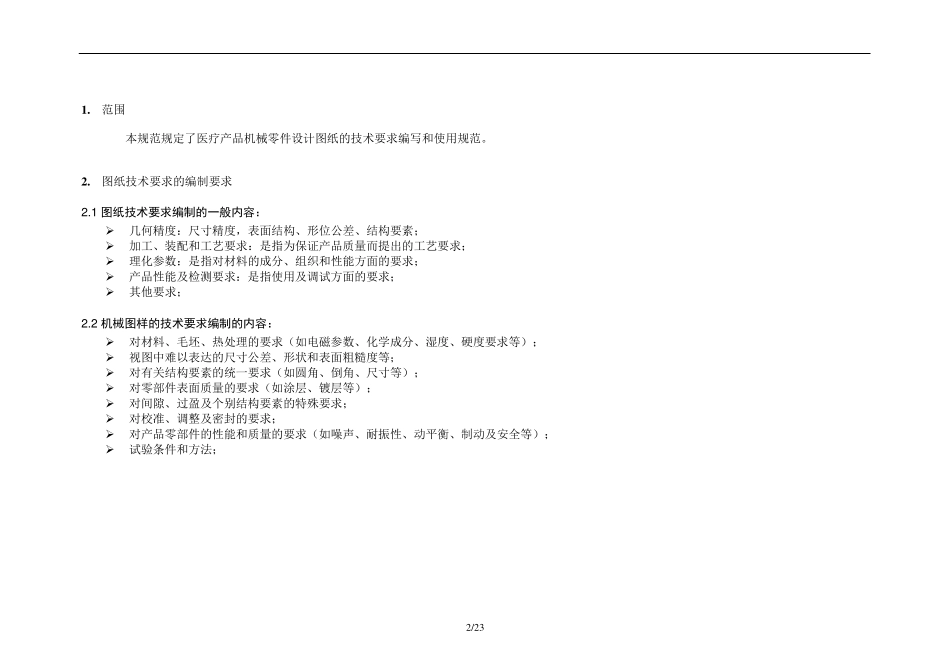

1/23 图纸技术要求汇总 Rev . Date Au thor Details of Changes 2 /2 3 1 . 范围 本规范规定了医疗产品机械零件设计图纸的技术要求编写和使用规范。 2 . 图纸技术要求的编制要求 2 .1 图纸技术要求编制的一般内容： ➢ 几何精度：尺寸精度，表面结构、形位公差、结构要素； ➢ 加工、装配和工艺要求：是指为保证产品质量而提出的工艺要求； ➢ 理化参数：是指对材料的成分、组织和性能方面的要求； ➢ 产品性能及检测要求：是指使用及调试方面的要求； ➢ 其他要求； 2 .2 机械图样的技术要求编制的内容： ➢ 对材料、毛坯、热处理的要求（如电磁参数、化学成分、湿度、硬度要求等）； ➢ 视图中难以表达的尺寸公差、形状和表面粗糙度等； ➢ 对有关结构要素的统一要求（如圆角、倒角、尺寸等）； ➢ 对零部件表面质量的要求（如涂层、镀层等）； ➢ 对间隙、过盈及个别结构要素的特殊要求； ➢ 对校准、调整及密封的要求； ➢ 对产品零部件的性能和质量的要求（如噪声、耐振性、动平衡、制动及安全等）； ➢ 试验条件和方法； 3/23 图纸技术要求汇总 ..................................................................................................................................................................................................................................... 1 2. 图纸技术要求的编制要求.................................................................................................................................................................................................................. 2 2.1 图纸技术要求编制的一般内容： ................................................................................................................................................................................................ 2 2.2 机械图样的技术要求编制的内容： ............................................................................................................................................................................................ 2 零件技术要求： .............................................................................................................
