机械基础(齿轮传动的设计)

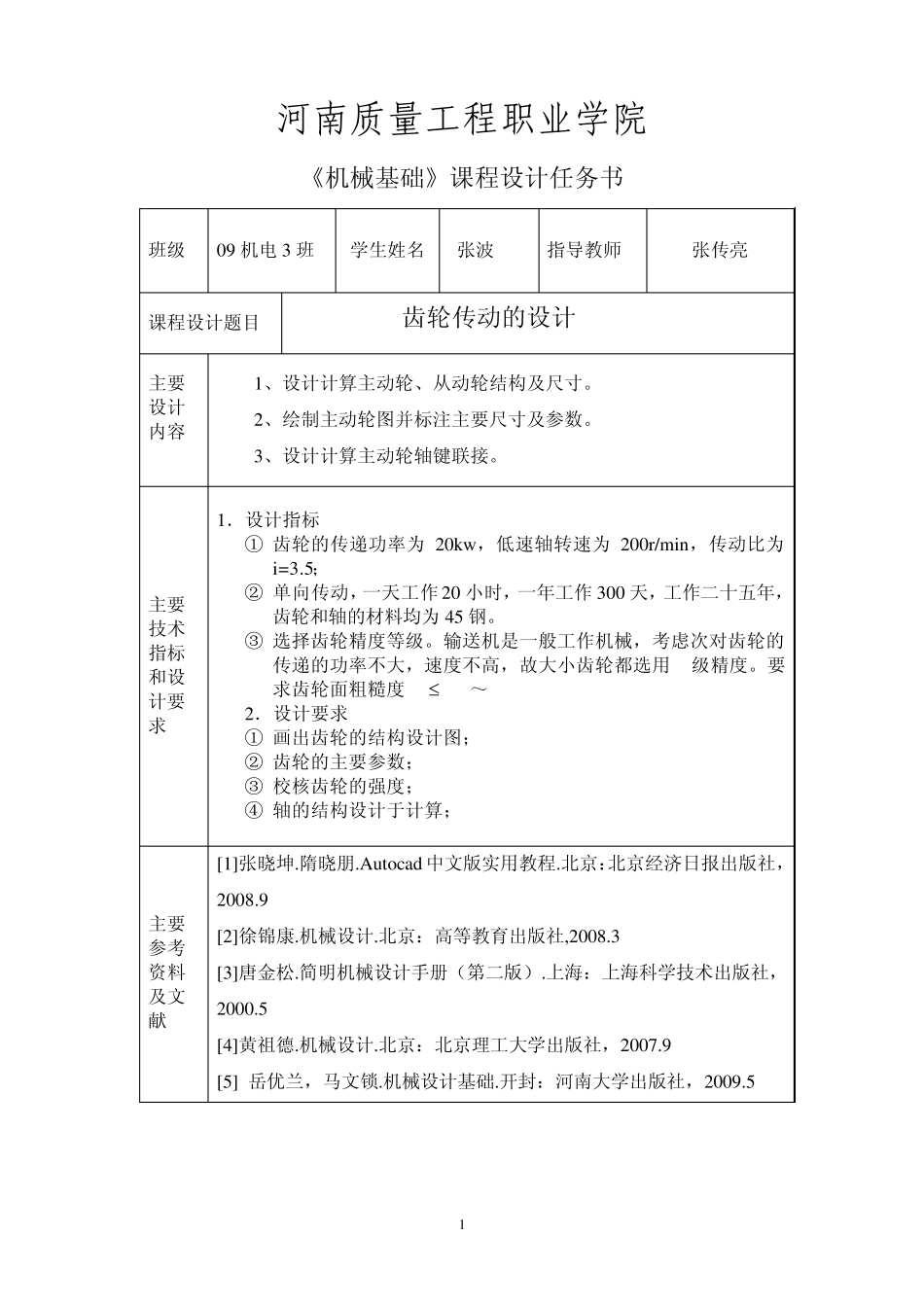

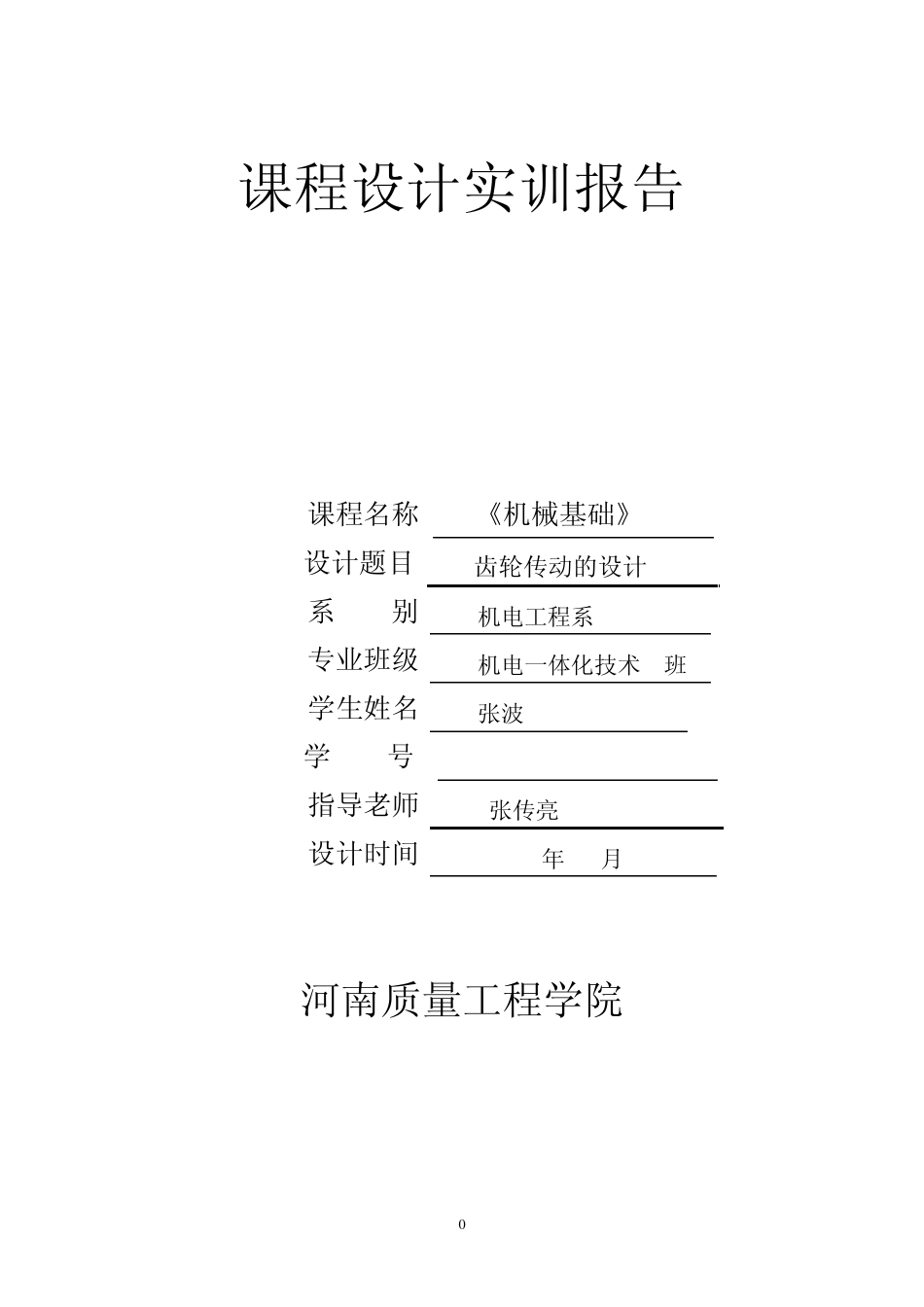

0 课程设计实训报告 课程名称: 《机械基础》 设计题目: 齿轮传动的设计 系 别: 机电工程系 专业班级: 机电一体化技术 3班 学生姓名: 张波 学 号: 20093121325 指导老师: 张传亮 设计时间: 2010年 12月 河南质量工程学院 1 河南质量工程职业学院 《机械基础》课程设计任务书 班级 09 机电3 班 学生姓名 张波 指导教师 张传亮 课程设计题目 齿轮传动的设计 主要 设计 内容 1、设计计算主动轮、从动轮结构及尺寸。 2、绘制主动轮图并标注主要尺寸及参数。 3、设计计算主动轮轴键联接。 主要 技术指标 和设 计要 求 1．设计指标 ① 齿轮的传递功率为 20kw ，低速轴转速为 200r/min，传动比为i=3.5； ② 单向传动，一天工作 20 小时，一年工作 300 天，工作二十五年，齿轮和轴的材料均为 45 钢。 ③ 选择齿轮精度等级。输送机是一般工作机械，考虑次对齿轮的传递的功率不大，速度不高，故大小齿轮都选用8级精度。要求齿轮面粗糙度Ra1.6～3.2um.. 2．设计要求 ① 画出齿轮的结构设计图； ② 齿轮的主要参数； ③ 校核齿轮的强度； ④ 轴的结构设计于计算； 主要 参考 资料 及文 献 [1]张晓坤.隋晓朋.Autocad 中文版实用教程.北京：北京经济日报出版社，2008.9 [2]徐锦康.机械设计.北京：高等教育出版社,2008.3 [3]唐金松.简明机械设计手册（第二版）.上海：上海科学技术出版社，2000.5 [4]黄祖德.机械设计.北京：北京理工大学出版社，2007.9 [5] 岳优兰，马文锁.机械设计基础.开封：河南大学出版社，2009.5 2 目 录 1 方案的选择与确定.................................................................................................... 2 1 .1 齿轮参数的选择.............................................................................................. 3 1.2设计和计算及说明.......................................................................................... 3 2轴的设计..................................................................................................................... 7 2.1选择轴的材料.................................................................................................. 7 2.2轴的最小直径的估算：................................................................
