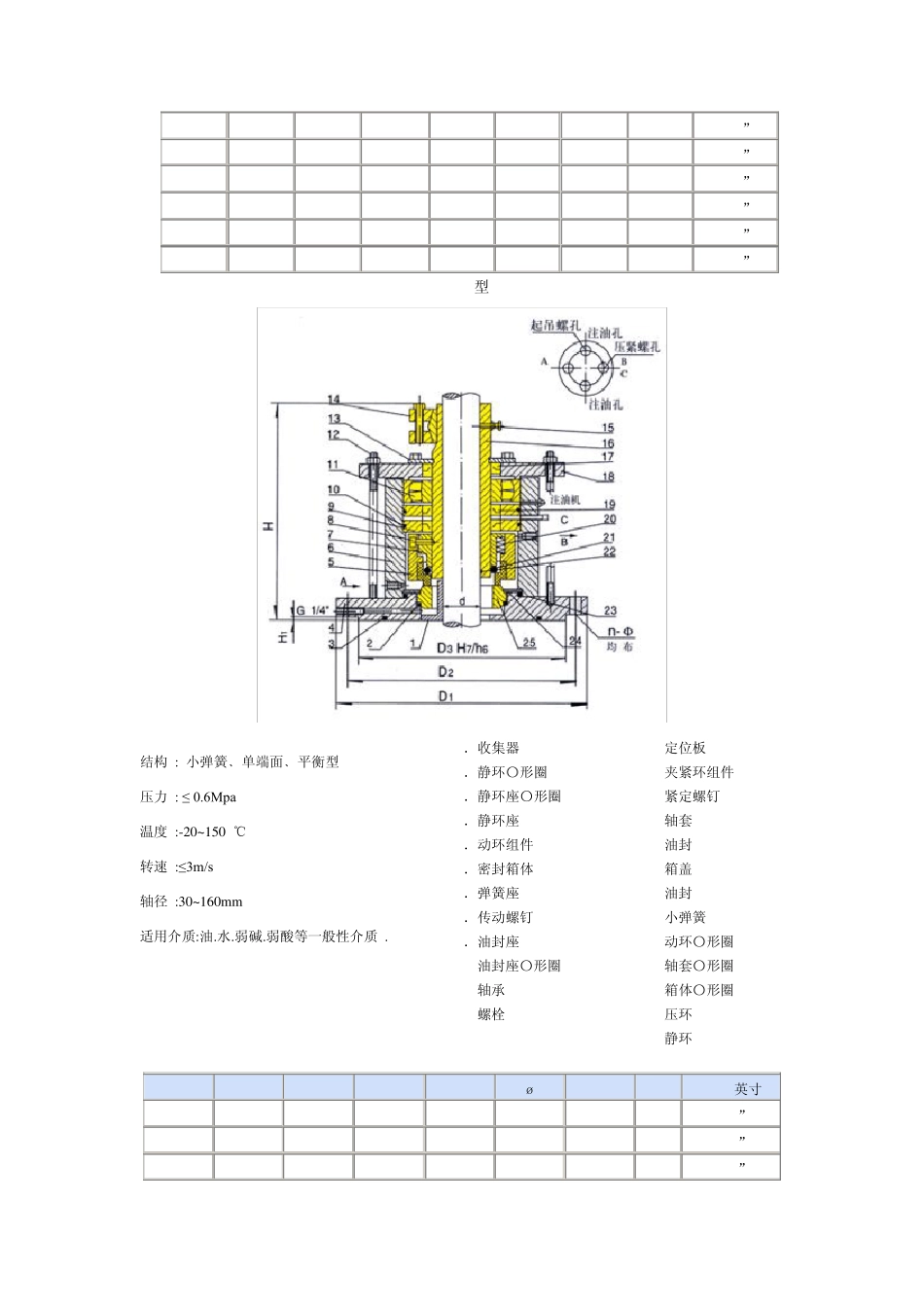

釜用机械密封系列 泵用机械密封系列 2001 型 结构 : 小弹簧 ﹑ 单端面 ﹑平衡型 压力 : ≤ 0.6Mpa 温度 :-20~300 ℃ 转速 : <3m/s 轴径 :30~160mm 适用介质 : 油﹑水﹑弱碱﹑弱酸等一般性介质 1.静环〇形圈 2.静环座〇形圈 3.静环座 4.动环组体 5.螺栓 6.传动螺钉 7.弹簧座 8.定位块 9.夹紧环组体 10.紧定螺钉 11.轴套 12.油封 13.箱盖 14.箱盖〇形圈 15.小弹簧 16.密封箱体 17.动环〇形圈 18.轴套〇形圈 19.箱盖〇形圈 20.轴套压环 21.油封静环 d D1 D2 D3 H7/h6 n Ø H H1 A .B(英寸) 30 175 145 110 4 18 135 4 G1/4” 40 175 145 110 4 18 135 4 G1/4” 50 240 210 176 8 18 140 4 G1/4” 60 240 210 176 8 18 150 4 G1/4” 70 240 210 176 8 18 160 4 G1/4” 80 275 240 204 8 22 160 4 G1/4” 90 305 270 234 8 22 170 4 G1/4” 100 305 270 234 8 22 170 4 G1/4” 110 330 295 260 8 22 195 4 G1/4” 120 330 295 260 8 22 195 4 G1/4” 130 330 295 260 8 22 200 4 G1/4” 140 395 350 313 12 22 200 4 G1/4” 160 395 350 313 12 22 205 4 G1/4” 2002 型 结构 : 小弹簧﹑单端面﹑平衡型 压力 : ≤ 0.6Mpa 温度 :-20~150 ℃ 转速 :≤ 3m/s 轴径 :30~160mm 适用介质:油.水.弱碱.弱酸等一般性介质 . 1 .收集器 2 .静环〇形圈 3 .静环座〇形圈 4 .静环座 5 .动环组件 6 .密封箱体 7 .弹簧座 8 .传动螺钉 9 .油封座 10. 油封座〇形圈 11. 轴承 12. 螺栓 13. 定位板 14. 夹紧环组件 15. 紧定螺钉 16. 轴套 17. 油封 18. 箱盖 19. 油封 20. 小弹簧 21. 动环〇形圈 22. 轴套〇形圈 23. 箱体〇形圈 24. 压环 25. 静环 d D1 D2 D3 H7/h6 n ø H H1 A . B( 英 寸 ) 30 175 145 110 4 18 215 4 G1/4” 40 175 145 110 4 18 215 4 G1/4” 50 240 210 176 8 18 230 4 G1/4” 60 240 210 176 8 18 240 4 G1/4” 70 240 210 176 8 18 280 4 G1/4” 80 275 240 204 8 22 280 4 G1/4” 90 305 270 234 8 22 280 4 G1/4” 100 305 270 234 8 22 280 4 G1/4” 110 330 295 260 8 22...
