机械设备进出场计划方案

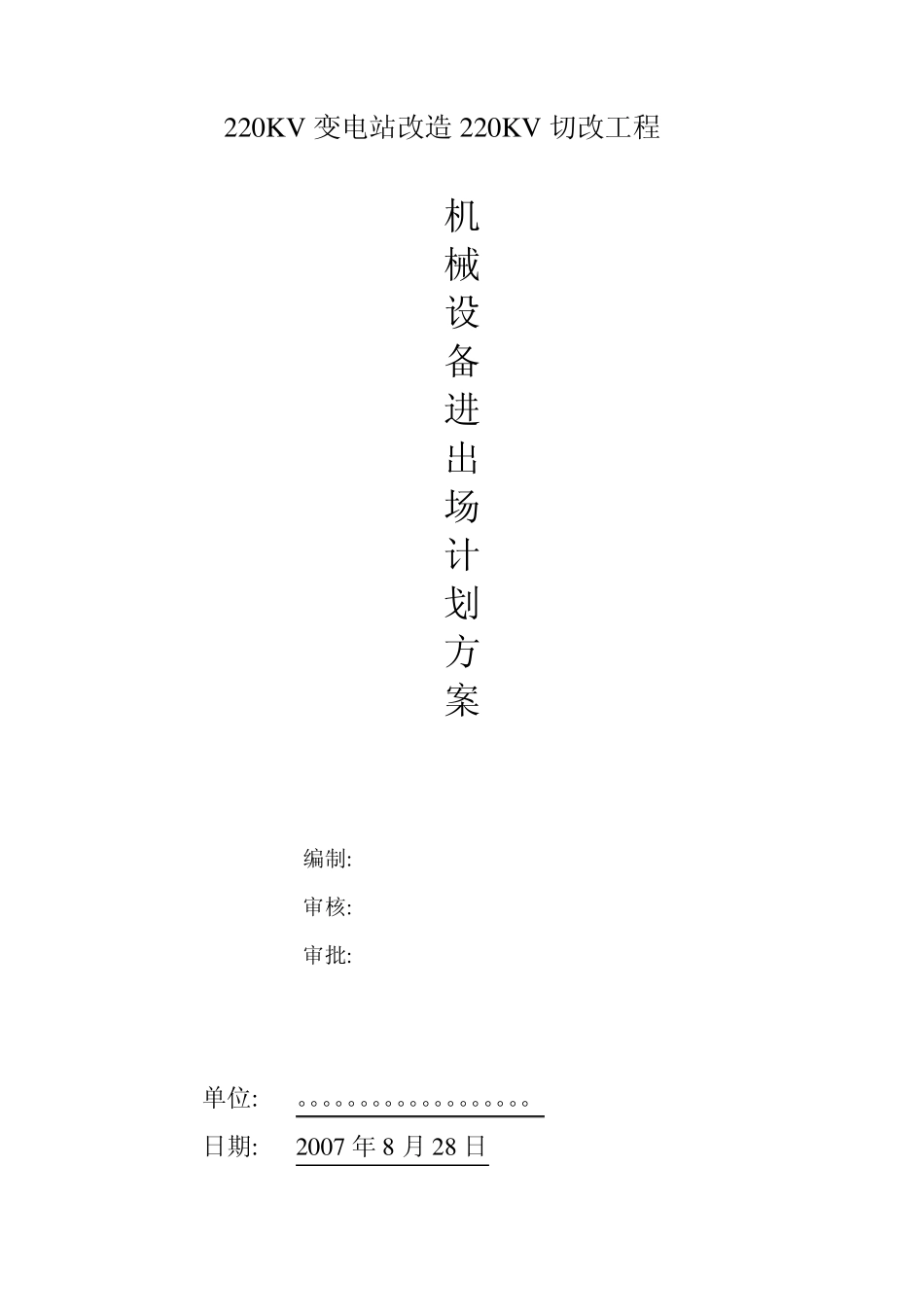

220K V 变电站改造220K V 切改工程 机 械 设 备 进 出 场 计 划 方 案 编制: 审核: 审批: 单位: 。。。。。。。。。。。。。。。。。。。 日期: 2007 年 8 月 28 日 。。220KV 变电站改造220KV 切改工程 机械设备进出场计划方案 一. 工程概况 本工程是为配合。。。220KV变电站改造220/110/10KV电缆切改而新建的电缆隧道，以满足电缆进出线的要求。 根据本工程招标文件及设计图纸，本工程新建电缆隧道包括1条主隧道及7条支线。有φ 5.3m双层直线井一处，φ 8.5m双层三通井一处，φ 5.3m双层三通井一处，明开异型三通井一处，4.0m×7.0m竖井2处，2.0m×2.0m三通井两处。 二. 编制依据 机械设备进场方案的编制依据为施工进度关键计划网络图。根据施工计划和现场工程情况的实时变化，对机械设备的进场出场进行合理安排。 三．施工总体计划说明 本工程主要施工段为浅埋暗挖隧道，计划在恩济东街主线上的三个竖井 （2座φ 5.3m圆竖井和一座φ 8.5m圆竖井）以及新建2#变电楼南侧的7#4×7m竖井同时开挖，5#4×7m竖井由于现场情况（主变楼施工进场通道正好经过 5#竖井）暂时不能开工。由于工作面比较多，施工断面比较复杂，必须要求对现场资源特别是机械设备的合理配制，综合管理，保证施工进度。 四．工程需要的机械设备说明及进场日期 1．龙门架，电葫芦，主梁及横梁立柱均采用I32a工字钢，现场吊装焊接成型，主梁长12米，横梁长5.6米，龙门架高5.6米，采取双轨作业，需要四套龙门架同时作业。 7#竖井龙门架支设加固日期：8月30日-9月1日 1#竖井龙门架支设加固日期：9月8日-9月10日 2#竖井龙门架支设加固日期：9月9日-9月11日 3#竖井龙门架支设加固日期：9月10日-9月12日 5#竖井龙门架支设加固日期：暂定10月1日-10月3日 电葫芦采用5t×30m型号。8台电葫芦同时作业。 2．吊车 计划采用荷载 8吨吊车在龙门架进场时辅助吊装作业。 3．挖铲 在开挖路面到圈梁底部的土方开挖需要使用挖铲，现场采用WLY25型轮胎式单斗挖掘机进行土方开挖装车的施工。 4．装卸土车 计划根据工作面的进展情况合理安排夜间土车的数量，车次。 5．混凝土搅拌机 对每个竖井设置容量为 350L混凝土搅拌机一台。 6．混凝土搅拌运输车及泵车 根据施工需要定购商用混凝土。 7．木工用多功能电锯 现场设置木工用台式多功能电锯（刨）一台，手提电剧 4台。 8．电焊机 计划一个工作组一台焊机，考虑到竖井马头门的...
